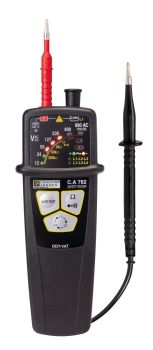

Chauvin Arnoux P01191762Z CA 762 Spannungsprüfer content_copy

Beschreibung auf Deutsch:

Der zweipolige Spannungsprüfer CA 762 ist ein hochsicheres und unverzichtbares Werkzeug für Elektriker. Er ermöglicht eine zuverlässige Prüfung der Spannungsfreiheit in Elektroanlagen und erfüllt die Norm IEC 61243-3 Ausg. 3. Dank seiner robusten Bauweise, IP65-Schutzart und Abdeckung der Kategorie CAT IV 600 V ist der Spannungsprüfer sowohl für Innen- als auch Außenanwendungen geeignet.

Stärken und Funktionen:

• Vollständiger Selbsttest: Überprüfung der elektrischen Schaltkreise, Stromversorgung, Anzeigen und Messleitungen.
• Spannungsprüfung: Bis 690 V AC (16 2/3 Hz – 800 Hz) / 750 V DC.
• Einpolige Außenleitererkennung: Phasentest mit nur einer Prüfspitze.
• Drehfeldrichtungsanzeige: Bis 400 Hz mit der 2-Leiter-Methode.
• Durchgangsprüfung: Akustische und visuelle Anzeige bei R < 100 Ω sowie erweiterte visuelle Anzeige für R < 2 kΩ, 60 kΩ und 300 kΩ.
• Abnehmbare Prüfspitzen und Messleitungen: Für flexible Anwendungen und einfachen Austausch.
• Zusätzliche Sicherheit: ELV-LED blinkt bei Spannungen > 50 VAC / 120 VDC.

Technische Daten:

• Spannungsbereich: 12 bis 690 V AC / 750 V DC.
• Polaritätserkennung: Automatische Anzeige von AC-/DC-Spannungen und Polarität.
• Durchgangsprüfung: Akustisch und visuell bei R < 100 Ω; erweiterte Prüfung für R < 2 kΩ, 60 kΩ und 300 kΩ.
• Schutzart: IP65 (staub- und spritzwassergeschützt).
• Installationskategorie: CAT IV 600 V.
• Normen: EN 61243-3, DIN VDE 0682-401.

Besonderheiten:

• Sicher und flexibel: Abnehmbare Prüfspitzen und kompatibel mit dem optionalen CA 753 Adapter für einfache Steckdosenprüfungen.
• Erweiterte Funktionen: Drehfeldrichtungsanzeige und erweiterte Durchgangsprüfung bieten vielseitige Einsatzmöglichkeiten.
• Robust: Staub-, spritzwassergeschützt und stoßfest.

Anwendungsbereiche:

• Spannungsprüfungen in elektrischen Installationen.
• Drehfeld- und Durchgangsprüfungen in industriellen und gewerblichen Anlagen.
• Phasentests zur sicheren Außenleitererkennung.

Lieferumfang:

• Spannungsprüfer CA 762.
• Abnehmbare Prüfspitzen und Messleitungen.
• Bedienungsanleitung.
• Optional: CA 753 Adapter für Schukosteckdosen.

Highlights:

• Hohe Sicherheit durch vollständigen Selbsttest und Schutz vor Spannungen > 50 VAC.
• Vielseitige Anwendungen dank flexibler Prüfspitzen und Drehfeldanzeige.
• Robust und wetterfest für den Einsatz in anspruchsvollen Umgebungen.

Eigenschaften
Spannungsdetektion, Spannung	12 Vac ≤ U ≤ 690 Vac 12 Vdc ≤ U ≤ 750 Vdc
Spannungsdetektion, Frequenz	Gleichstrom, 16 2/3 bis 800 Hz
Spannungsdetektion, Impedanz	> 400 kΩ
Spannungsdetektion, Maximalstrom	3,5 mA RMS
Spannungsdetektion, Gefährliche Spannungsanzeige	Die rote ELV (Extra Niederspannung) Anzeige zeigt an, dass die Spannung über der SELV (Sichere Extra Niederspannung) liegt und schneller blinkt, je höher die anliegende Spannung ist.
Phasen-/Neutralidentifikation	Über 120* V (45 - 65 Hz) Über 400 V (16 2/3 - 45 Hz)
Kontinuität mit Summer, Auslöseschwelle	100 Ω typisch (150 Ω max.)
Kontinuität mit Summer, Erweiterter Kontinuitätstest	2 kΩ, 60 kΩ, 300 kΩ
Kontinuität mit Summer, Teststrom	≤ 1 mA
Kontinuität mit Summer, Spannung im offenen Stromkreis	≤ 3,3 V
Kontinuität mit Summer, Schutz	Bis zu 1000 V
Kontinuität mit Summer, Phasenrotation	2-Draht-Methode
Kontinuität mit Summer, Phasen-zu-Phasen-Spannung	50 V ≤ U ≤ 690 Vac
Kontinuität mit Summer, Frequenz	Zwischen 45 und 400 Hz
Summer	Intermittierender Piepton zur Spannungsdetektion und kontinuierlicher Piepton zur Kontinuität
Schutzgrad des Gehäuses	Gehäuse: IP65 Spitzen (optional): IP2X
Klimatische Bedingungen	Verwendung von -15 °C bis +45 °C / 20 bis 95 % RH
Stromversorgung	2 Batterien 1,5V (LR03)
Autonomie	7000 Messungen von 10 s
Abmessungen / Gewicht	163 x 64 x 40 mm / 210 g
Spannungsdetektion, Polaritätsanzeige

---
