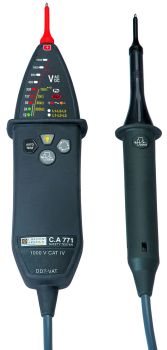

Chauvin Arnoux P01191771 CA 771 Spannungsprüfer content_copy

Beschreibung auf Deutsch:

Der Spannungsprüfer C.A 771 ist ein hochwertiges und unverzichtbares Werkzeug für Elektriker, um vor jedem Eingriff die Spannungsfreiheit in Netzschaltungen, Geräten oder Anlagen sicherzustellen. Dank der Schutzklasse CAT IV 1000 V, IP65 und der erweiterten Klimaklasse S ist der C.A 771 für anspruchsvolle Anwendungen sowohl in Innenräumen als auch unter extremen Außenbedingungen geeignet.

Stärken und Funktionen:

• Erstklassige Sicherheit:
- Schutzklasse CAT IV 1000 V.
- Schutzart IP65 für robusten Einsatz.
- Warn-LED (ELV) bei Spannungen > 50 VAC / 120 VDC.

• Vollständiger Selbsttest: Überprüfung von Stromkreisen, Stromversorgung, Anzeigen und Messleitungen.
• Erweiterte Funktionen:
- Spannungserkennung bis 1000 V AC / 1400 V DC.
- Erkennung von Phantomspannungen und einpolige Phasenerkennung.
- Auslöseprüfung von FI-Schutzschaltern bis 30 mA mit zusätzlicher Absicherung durch Zweihandbedienung.
- Drehfeldrichtungsanzeige bis 400 Hz (Mikroprozessor gesteuert).
- Durchgangsprüfung mit akustischer und optischer Anzeige, einschließlich erweiterter Prüfung für R < 2 kΩ, 60 kΩ und 300 kΩ.

• Hohe Flexibilität:
- Abnehmbare Prüfspitzen und Messleitungen.
- Zwei Einklipsstellungen für Prüfspitzenabstände von 16 mm oder 19 mm.


Technische Daten:

• Spannungserkennung: 12 VAC ≤ U ≤ 1000 VAC / 12 VDC ≤ U ≤ 1400 VDC.
• Frequenzbereich: DC, 16 2/3 Hz bis 800 Hz.
• Durchgangsprüfung:
- Optische und akustische Anzeige bei R < 100 Ω.
- Erweiterte optische Anzeige bei R < 2 kΩ, 60 kΩ und 300 kΩ.

• Drehfeldrichtungsanzeige: Zweileiter-Methode, keine zusätzliche Hand notwendig.
• Klimabedingungen: -30 °C bis +60 °C (Klimaklasse S).
• Batteriebetrieb: Über 5000 Messungen mit jeweils 10 Sekunden.
• Normen: EN 61243-3 (2009 und 2010), IEC 61010 CAT IV 1000 V.

Besonderheiten:

• Flexibilität bei Prüfspitzen: Zwei Einklipsstellungen (16 mm / 19 mm) für verschiedene Anwendungen.
• Zusätzlicher Steckdosenadapter: Optionaler C.A 753 Adapter für einfache Prüfungen an Schutzkontakt-Steckdosen.
• Erkennung von Phantomspannungen: Zusätzliche Sicherheit und Zuverlässigkeit.

Anwendungsbereiche:

• Spannungsprüfung in elektrischen Anlagen.
• Auslöseprüfung von FI-Schutzschaltern.
• Drehfeldrichtungs- und Durchgangsprüfungen.
• Einpolige Phasenerkennung und Sicherheitsprüfungen bei Geräten.

Lieferumfang:

• Spannungsprüfer C.A 771.
• Abnehmbare Prüfspitzen und Messleitungen.
• Bedienungsanleitung.
• Optional: C.A 753 Steckdosenadapter.

Highlights:

• Maximale Sicherheit durch CAT IV 1000 V und umfassenden Selbsttest.
• Vielseitige Einsatzmöglichkeiten durch erweiterte Prüf- und Messfunktionen.
• Robuste Bauweise für den Einsatz unter extremen Klimabedingungen.

Eigenschaften
Anzeige	LEDs
Spannungsdetektion (DDT) Spannung Frequenz Impedanz Maximalstrom	12 Vac ≤ U ≤ 1000 Vac 12 Vdc ≤ U ≤ 1400 Vdc DC, 16 bis 800 Hz 2/3 > 500 kΩ 3,5 mA RMS
Phantomspannungserkennung	Ja (durch Umschalten auf niederohmige Last)
Auslösung des Differenzschutzes	Ja (durch Umschalten auf niederohmige Last) 30 mA ca. bei 230 V
Redundante Anzeige von gefährlicher Spannung	Die ELV-LED (Extra Niederspannung) zeigt eine Spannung über der TBT (Sehr Niederspannung) mit einer Blinkfrequenz an, die proportional zur Spannung ist
Phasen-/Neutralidentifikation	Über 50 V (45 - 65 Hz) Über 150 V (16 - 45 Hz) 2/3
Kontinuität & Widerstand, Auslöseschwelle des Summers	100 Ω typisch (150 Ω max.)
Kontinuität & Widerstand, Erweiterter Kontinuitätstest (Widerstand)	2 kΩ, 60 kΩ, 300 kΩ
Kontinuität & Widerstand, Teststrom / Spannung im offenen Stromkreis	≤ 1 mA / ≤ 3,3 V
Phasenrotation	2-Draht-Methode
Phasen/Phasen-Spannung	50 V ≤ U ≤ 1000 Vac (45 - 400 Hz)
Summer	Intermittierender Piepton zur Spannungsdetektion / Dauerpiepton zur Kontinuität
Normen und elektrische Sicherheit	CEI 61243-3:2009, EN 61243-3:2010 CEI 61010 1000 V CAT IV
Schutzgrad des Gehäuses	IP65
Klimatische Bedingungen	-30 °C bis +60 °C (Bereich 'Klasse S')
Autonomie	> 5000 Messungen von 10s
Polaritätsanzeige

---
