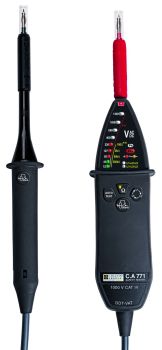

Chauvin Arnoux P01191771A CA 771 Spannungsprüfer mit IP2X-Prüfspitzen content_copy

Beschreibung auf Deutsch:

Der zweipolige Spannungsprüfer C.A 771 ist ein unverzichtbares Werkzeug für Elektriker, um die Spannungsfreiheit von Schaltungen, Geräten oder Anlagen sicher und normgerecht zu prüfen. Mit seiner Schutzklasse CAT IV 1000 V, der Schutzart IP65 und der erweiterten Klimaklasse S ist er auch für anspruchsvollste Anwendungen in Innenräumen und bei extremen Außenbedingungen geeignet.

Stärken und Funktionen:

• Höchste Sicherheit:
- Schutzklasse CAT IV 1000 V für maximale Sicherheit.
- Schutzart IP65 für robuste Einsätze in widrigen Umgebungen.
- LED-Warnleuchte (ELV) signalisiert Spannungen > 50 VAC / 120 VDC.

• Erweiterte Funktionen:
- Spannungserkennung bis 1000 V AC / 1400 V DC.
- Einpolige Phasenerkennung für schnelle Tests.
- Phantomspannungen erkennen.
- Auslöseprüfung von FI-Schutzschaltern bis 30 mA mit Zweihandbedienung.
- Mikroprozessorgesteuerte Drehfeldrichtungsprüfung mit nur zwei Leitern.
- Durchgangsprüfung mit akustischer und optischer Anzeige, inklusive erweiterter Durchgangsprüfung für R < 2 kΩ, 60 kΩ und 300 kΩ.

• Hohe Flexibilität:
- Abnehmbare Prüfspitzen und Messleitungen.
- Zwei Einklipsstellungen für Prüfspitzenabstände von 16 mm oder 19 mm.

• Erweiterte Klimabeständigkeit: Für Temperaturen von -30 °C bis +60 °C (Klasse S).

Technische Daten:

• Spannungserkennung: 12 VAC ≤ U ≤ 1000 VAC / 12 VDC ≤ U ≤ 1400 VDC.
• Frequenzbereich: DC, 16 2/3 Hz bis 800 Hz.
• Durchgangsprüfung:
- Akustische und optische Anzeige bei R < 100 Ω.
- Erweiterte Anzeige bei R < 2 kΩ, 60 kΩ und 300 kΩ.

• Drehfeldrichtungsanzeige: Zweileiter-Methode, keine dritte Hand notwendig.
• Klimabedingungen: -30 °C bis +60 °C.
• Batteriebetrieb: Über 5000 Messungen mit jeweils 10 Sekunden Dauer.
• Normen: EN 61243-3 (Ausg. 2009 und 2010), IEC 61010 für 1000 V CAT IV.

Besonderheiten:

• Flexibilität bei Prüfspitzen: Zwei Einklipsstellungen (16 mm / 19 mm) ermöglichen vielseitige Anwendungen.
• Zusätzlicher Steckdosenadapter: Der optionale Adapter C.A 753 erleichtert Prüfungen an Steckdosen.
• Sicherheitsmerkmale: Integrierter Selbsttest und Phantomspannungserkennung sorgen für zuverlässige Ergebnisse.

Anwendungsbereiche:

• Spannungsprüfung in elektrischen Anlagen.
• Drehfeldrichtungsprüfung.
• Durchgangsprüfung mit erweiterten Funktionen.
• Auslöseprüfung von FI-Schutzschaltern.
• Phasenerkennung und Sicherheitsprüfungen.

Lieferumfang:

• Spannungsprüfer C.A 771.
• Abnehmbare Prüfspitzen und Messleitungen.
• Bedienungsanleitung.
• Optional: Steckdosenadapter C.A 753.

Highlights:

• Höchste Sicherheit mit CAT IV 1000 V und umfassendem Selbsttest.
• Vielseitige Anwendungen durch erweiterte Prüf- und Messfunktionen.
• Robust und langlebig für den Einsatz unter extremen Bedingungen.

Eigenschaften
Anzeige	LEDs
Spannungsdetektion (DDT) Spannung Frequenz Impedanz Maximalstrom	12 Vac ≤ U ≤ 1000 Vac 12 Vdc ≤ U ≤ 1400 Vdc DC, 16 bis 800 Hz 2/3 > 500 kΩ 3,5 mA RMS
Phantomspannungserkennung	Ja (durch Umschalten auf niederohmige Last)
Auslösung des Differenzschutzes	Ja (durch Umschalten auf niederohmige Last) 30 mA ca. bei 230 V
Redundante Anzeige von gefährlicher Spannung	Die ELV-LED (Extra Niederspannung) zeigt eine Spannung über der TBT (Sehr Niederspannung) mit einer Blinkfrequenz an, die proportional zur Spannung ist
Phasen-/Neutralidentifikation	Über 50 V (45 - 65 Hz) Über 150 V (16 - 45 Hz) 2/3
Kontinuität & Widerstand, Auslöseschwelle des Summers	100 Ω typisch (150 Ω max.)
Kontinuität & Widerstand, Erweiterter Kontinuitätstest (Widerstand)	2 kΩ, 60 kΩ, 300 kΩ
Kontinuität & Widerstand, Teststrom / Spannung im offenen Stromkreis	≤ 1 mA / ≤ 3,3 V
Phasenrotation	2-Draht-Methode
Phasen/Phasen-Spannung	50 V ≤ U ≤ 1000 Vac (45 - 400 Hz)
Summer	Intermittierender Piepton zur Spannungsdetektion / Dauerpiepton zur Kontinuität
Normen und elektrische Sicherheit	CEI 61243-3:2009, EN 61243-3:2010 CEI 61010 1000 V CAT IV
Schutzgrad des Gehäuses	IP65
Klimatische Bedingungen	-30 °C bis +60 °C (Bereich 'Klasse S')
Autonomie	> 5000 Messungen von 10s
Polaritätsanzeige

---
