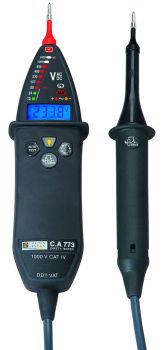

Chauvin Arnoux P01191773 CA 773 Spannungsprüfer content_copy

Der Spannungsprüfer C.A 773 ist ein unverzichtbares Hilfsmittel für den Elektriker, um vor jedem Eingriff die Spannungsfreiheit einer mit dem Netz verbundenen Schaltung, eines Geräts oder einer Anlage zu prüfen.

Der Prüfer erfüllt die IEC-Norm 61243-3, und ist für alle Anlagen bis 1000 V CAT IV, in Räumen und im Freien zugelassen.

Um die unterschiedlichen Vorschriften einiger Länder zu erfüllen, ist der Spannungsprüfer in zwei Ausführungen erhältlich: mit oder ohne besonders geschützte Prüfspitzen IP2X.

Der C.A 773 verfügt zusätzlich zu den LEDs über eine beleuchtete Digitalanzeige, in der die Messwerte angezeigt werden.

Er ist außerdem mit einem redundanten Sicherheitssystem ausgerüstet: die LED-Warnleuchte »ELV« blinkt, sobald die anliegende Spannung 50 VAC / 120 VDC übersteigt.

Der integrierte Selbsttest beim C.A 773 überwacht die einwandfreie Funktion der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und der Messleitungen.

Das Gerät ist praktisch, einfach und schnell zu benutzen, und die Drehfeldrehrichtungs­prüfung erfolgt durch Mikroprozessor an nur zwei Leitern.

Die Prüfung der Auslöseschwelle von FI-Schutzschaltern (RCD) ist durch eine Zweihand­bedienung zusätzlich abgesichert.

Die Durchgangsprüfung mit optischer und akustischer Anzeige entspricht den Empfehlungen von Anhang B der Norm. Die Erkennung von Phantomspannungen und die einpolige Phasenanzeige sind ebenfalls vorhanden.

Die Prüfspitzen und die Messleitungen sind abnehmbar. Als Option ist der Steckdosen­adapter C.A 753 lieferbar, der die Kontrolle von 2P+E-Europa-Steckdosen und von Schuko-Steckdosen erheblich vereinfacht.

Technische Daten:

IP65
CAT IV 1000V
Vollständiger Selbsttest
Spannungserkennung und Anzeige durch LED + beleuchtete Digitalanzeige: • 12 VAC ≤ U ≤ 1000 VAC
12 VDC ≤ U ≤ 1400 VDC
Frequenzen DC, 16 2/3 bis 800 Hz
Erkennung von Phantomspannungen
Einpolige Phasenerkennung (an einem Leiter)
Zweileiter-Erkennung der Drehfeldrichtung (keine dritte Hand notwendig)
Durchgangsprüfung mit optischer und akustischer Anzeige (R < 100 Ω)
Erweiterte Durchgangsprüfung mit optischer Anzeige bei R < 0,5 Ω bis 2,999 kΩ
Auslöseprüfung von FI-Schutzschaltern
Entspricht den Normen EN 61243-3, IEC 61010 für 1000 V CAT IV
Klimabedingungen -15 °C bis +45 °C (Klimaschutzklasse N)
Batteriebetrieb:

2500 Messungen zu je 10 s

Prüfspitzen und Messleitungen abnehmbar
Vollständige, einsatzbereite Lieferung

Eigenschaften
Anzeige	LEDs + Hinterleuchtetes digitales Display
Spannungsdetektion (DDT) Spannung Frequenz Impedanz Maximalstrom	12 Vac ≤ U ≤ 1000 Vac 12 Vdc ≤ U ≤ 1400 Vdc DC, 16 bis 800 Hz 2/3 > 500 kΩ 3,5 mA RMS
Phantomspannungsdetektion	Ja (durch Umschalten der Niedrigimpedanzlast)
Differenzschutzauslösung	Ja (durch Umschalten der Niedrigimpedanzlast) 30 mA ca. bei 230 V
Redundante Anzeige gefährlicher Spannung	Die ELV (Extra Niederspannung) LED zeigt eine Spannung über der SELV (Sichere Extra Niederspannung) mit einer Blinkrate an, die proportional zur Spannung ist
Phasen-/Neutralidentifikation	Über 50 V (45 - 65 Hz) Über 150 V (16 - 45 Hz) 2/3
Kontinuität & Widerstand, Buzzer-Auslöseschwelle	100 Ω typisch (150 Ω max.)
Kontinuität & Widerstand, Erweiterter Kontinuitätstest (Widerstand)	0,5 Ω bis 2,999 kΩ
Kontinuität & Widerstand, Teststrom / Leerlaufspannung	≤ 1 mA / ≤ 3,3 V
Phasenrotation	2-Draht-Methode
Phasen-/Phasenspannung	50 V ≤ U ≤ 1000 Vac (45 - 400 Hz)
Summer	Intermittierender Piepton zur Spannungsdetektion / Dauerpiepton für die Kontinuität
Normen und elektrische Sicherheit	CEI 61243-3:2009, EN 61243-3:2010 CEI 61010 1000 V CAT IV
Schutzgrad des Gehäuses	IP65
Klimatische Bedingungen	-15 °C bis +45 °C ("Klasse N")
Autonomie	> 2500 Messungen von 10s
Polaritätsanzeige

---
