DEHN 101110 FSPS 10 1000 W55 FK AL Fangspitze D:10 mm L:1000 mm mit 2 Falzklemmen

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 101110 FSPS 10 1000 W55 FK AL Fangspitze D:10 mm L:1000 mm mit 2 Falzklemmen
( 4.5 / 5 ) 34 Wertungen

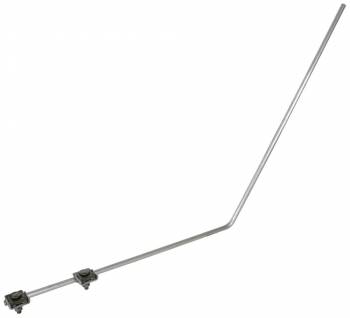

DEHN 101110
Abbildung kann vom Original abweichen !
DEHN 101110DEHN 101110
24,89 EUR
( 29,62 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 101110 FSPS 10 1000 W55 FK AL Fangspitze D:10 mm L:1000 mm mit 2 Falzklemmen
Datenblatt:file_download Download
Lieske-Nr.:852510
Hersteller-Nr.: 101110
EAN-Code: 4013364138704
Gewicht:0.305 kg
Typ:FSPS 10 1000 W55 FK AL
Staffelpreise netto
Ab AnzahlPreis pro Stück
1523,40 EUR
3021,90 EUR
7020,41 EUR
10018,92 EUR

Produktinformationen zu DEHN 101110:

Die DEHN Fangspitze Typ FSPS 10 1000 W55 FK AL ist ein Blitzschutzkomponente für die Installation in PV-Freiflächenanlagen oder Carports mit Photovoltaik-Modulen. Sie dient als Fangpunkt für direkte Blitzeinschläge und wird an metallischen Unterkonstruktionen der Module befestigt. Die Konstruktion umfasst eine abgewinkelte Aluminiumspitze mit einem Durchmesser von 10 mm und einer Gesamtlänge von 1000 mm, ergänzt um zwei Falzklemmen zur sicheren und blitzstromtragfähigen Verbindung. Die Falzklemmen sind für einen Klemmbereich von 0,7 bis 8 mm ausgelegt, was die Montage an verschiedenen metallischen Trägerprofilen ermöglicht.

Einsatzbereiche
Die Fangspitze ist speziell für den Einsatz in Photovoltaikanlagen konzipiert, insbesondere in Freiflächenanlagen und Carports, wo eine direkte Blitzableitung erforderlich ist. Sie schützt die Module und die Unterkonstruktion vor direkten Blitzeinschlägen, indem sie als bevorzugter Fangpunkt fungiert. Die Montage erfolgt an metallischen Trägerstrukturen, die als Ableitungswege für Blitzströme dienen.

Funktionen und Ausstattung im Detail
Die Fangspitze wird über zwei integrierte Falzklemmen an der metallischen Unterkonstruktion befestigt. Diese Klemmen gewährleisten eine mechanisch feste und elektrisch leitfähige Verbindung, die für die Ableitung hoher Blitzströme erforderlich ist. Die Klemmen sind für Querschnitte von 0,7 bis 8 mm ausgelegt, was eine Anpassung an verschiedene Profilarten ermöglicht. Die Montage erfordert einen Abstand der beiden Klemmen von 15 bis 20 cm sowie eine freie Länge der Spitze von 80 bis 85 cm, um die Funktionalität und die Blitzstromtragfähigkeit sicherzustellen.

Technik verständlich erklärt
Die Aluminiumspitze hat eine abgewinkelte Form (W55), die eine optimale Positionierung und Montage an geneigten oder flachen Trägern ermöglicht. Die Blitzstromtragfähigkeit beträgt 100 kA bei einer Impulsdauer von 10/350 µs, was die Fähigkeit der Fangspitze beschreibt, hohe Energiemengen sicher abzuleiten. Bei fachgerechter Montage ist die mechanische Festigkeit gegeben, sodass die Spitze auch unter extremen Belastungen stabil bleibt. Die Verwendung von Aluminium sorgt für gute Korrosionsbeständigkeit und elektrische Leitfähigkeit.

Kompatibilität und Zubehör
Die Fangspitze ist für die Verwendung mit metallischen Unterkonstruktionen in PV-Anlagen konzipiert. Die Falzklemmen ermöglichen eine direkte und leitfähige Verbindung zu Profilen im angegebenen Klemmbereich. Die Montage erfolgt direkt an der Struktur, ohne zusätzliche Verbindungselemente.

Montage und Installation
Die Montage erfordert die Befestigung der beiden Falzklemmen an der metallischen Unterkonstruktion mit einem Abstand von 15 bis 20 cm. Die freie Länge der Fangspitze muss 80 bis 85 cm betragen, um die erforderliche Blitzstromtragfähigkeit zu gewährleisten. Die Verbindung muss blitzstromtragfähig sein, was durch die speziellen Falzklemmen sichergestellt wird. Eine fachgerechte Montage ist Voraussetzung für die Funktionalität und Sicherheit des Systems.

Vorteile im Betrieb
Die Fangspitze bietet eine zuverlässige Blitzschutzfunktion für PV-Anlagen, indem sie als primärer Fangpunkt für Blitzeinschläge dient. Die integrierten Falzklemmen ermöglichen eine schnelle und sichere Montage an metallischen Trägern. Die hohe Blitzstromtragfähigkeit von 100 kA (10/350 µs) gewährleistet, dass auch starke Blitze sicher abgeleitet werden. Die Aluminiumkonstruktion ist korrosionsbeständig und für den Einsatz im Außenbereich geeignet.

Allgemein
Durchmesser10 mm
Gesamtlänge1000 mm
Blitzstromtragfähigkeit100 kA
WerkstoffAl
Durchmesser Ø10 mm
Impulsdauer10/350 µs
Klemmbereich0,7-8 mm
Max. Böenwindgeschwindigkeit224 km/h
Winkel55 °
Anzahl Falzklemmen2


Produktdatenblatt
Datenblatt zu DEHN 101110, EAN: 4013364138704
