DEHN 103124 TBM 9M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 103124 TBM 9M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament
( 4.5 / 5 ) 4 Wertungen
DEHN 103124

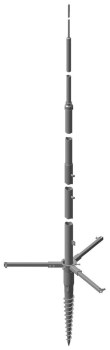

Abbildung kann vom Original abweichen !
DEHN 103124DEHN 103124
2.566,04 EUR
( 3.053,59 EUR inkl. MwSt. )
oder ab 50,69 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 103124 TBM 9M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament
Datenblatt:file_download Download
Lieske-Nr.:571384
Hersteller-Nr.: 103124
EAN-Code: 4013364112742
Gewicht:37.6 kg
Typ:TBM 9M SCFU STTZN AL
Staffelpreise netto
Ab AnzahlPreis pro Stück
22.450,57 EUR
42.335,10 EUR
62.219,62 EUR
82.104,15 EUR

Produktinformationen zu DEHN 103124:

Der DEHN Tele-Blitzschutzmast Typ TBM 9M SCFU STTZN AL ist ein speziell für den Einsatz in besonderen Anlagen wie Biogas- oder Photovoltaikanlagen auf Freiflächen entwickeltes Blitzschutzsystem. Er dient dem Schutz vor direktem Blitzeinschlag und wird mit einem Schraubfundament montiert, wodurch auf umfangreiche Grabungs- oder Gründungsarbeiten verzichtet werden kann. Die Konstruktion ist für eine maximale Böenwindgeschwindigkeit von 159 km/h ausgelegt, gemäß Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA), und gewährleistet somit eine stabile Befestigung unter extremen Wetterbedingungen. Die Gesamthöhe des Mastes beträgt 9000 mm über Flur, wodurch eine ausreichende Blitzableitungsreichweite erreicht wird.

Einsatzbereiche
Der Blitzschutzmast ist primär für den Einsatz in Freiflächenanlagen vorgesehen, insbesondere in der Erneuerbaren-Energien-Technik. Typische Anwendungsfälle sind Photovoltaikanlagen, die auf offenen Flächen installiert sind, sowie Biogasanlagen, die aufgrund ihrer Größe und Lage einem erhöhten Blitzschlagrisiko ausgesetzt sind. Die Konstruktion ist so ausgelegt, dass sie in verschiedenen Bodenarten, einschließlich gewachsenem Boden, sicher verankert werden kann, ohne dass zusätzliche Fundamentarbeiten erforderlich sind.

Funktionen und Ausstattung im Detail
Der Mast besteht aus einem metallischen Rohr, das in einem Schraubfundament befestigt wird. Das Schraubfundament wird direkt in den Boden eingeschraubt, wodurch eine schnelle und werkzeugarme Montage ermöglicht wird. Zur zusätzlichen Stabilisierung wird das Fundament mit Tiefenerdern fixiert, was die mechanische Festigkeit erhöht. Die gesamte Konstruktion ist geprüft nach DIN EN 62561-(1+2), einer Norm, die Anforderungen an Blitzschutzsysteme für Gebäude und Anlagen festlegt. Die Ausführung erfolgt in einer Höhe von 9000 mm über Flur, was eine ausreichende Blitzschutzreichweite für die jeweilige Anlage gewährleistet.

Technik verständlich erklärt
Die Technik des Blitzschutzmastes basiert auf dem Prinzip der Blitzableitung: Der Mast fungiert als Aufnahme- und Ableitpunkt für einen direkten Blitzeinschlag. Durch seine Höhe über dem zu schützenden Objekt wird ein Schutzraum (Schutzzone) erzeugt, innerhalb dessen die Wahrscheinlichkeit eines direkten Einschlags in die Anlage verringert wird. Die Verankerung im Schraubfundament ermöglicht eine schnelle Installation ohne Baugrube, wodurch die Montagezeit und die Kosten für die Installation reduziert werden. Die Befestigung mit Tiefenerdern sorgt für zusätzliche Stabilität, insbesondere bei windbelasteten Standorten.

Kompatibilität und Zubehör
Der Blitzschutzmast ist für den Einsatz in Anlagen konzipiert, die eine erhöhte Blitzschlaganfälligkeit aufweisen. Er ist kompatibel mit den Anforderungen der Norm DIN EN 62561-(1+2) und kann in Kombination mit weiteren Blitzschutzkomponenten wie Erdungsleitungen und Ableitern eingesetzt werden. Die Verwendung von Tiefenerdern zur zusätzlichen Fixierung des Schraubfundaments ist Teil der empfohlenen Montagevorschrift, um die mechanische Stabilität zu gewährleisten.

Montage und Installation
Die Montage erfolgt durch Einschrauben des Schraubfundaments in den gewachsenen Boden. Dies erfordert keine speziellen Vorbereitungsarbeiten wie Graben oder Betonieren. Nach der Befestigung wird der Mast in das Fundament eingeführt und mit Tiefenerdern zusätzlich gesichert. Die gesamte Installation ist werkzeugarm und kann schnell durchgeführt werden, wodurch die Montagezeit im Vergleich zu herkömmlichen Fundamentlösungen deutlich verkürzt wird.

Vorteile im Betrieb
Der Einsatz des DEHN Tele-Blitzschutzmastes bietet den Vorteil einer schnellen und kosteneffizienten Installation ohne umfangreiche Baumaßnahmen. Die Stabilität bei Windbelastungen bis zu 159 km/h gewährleistet eine sichere Funktion auch unter extremen Wetterbedingungen. Die Konformität mit DIN EN 62561-(1+2) sichert die Einhaltung der geltenden Normen für Blitzschutzsysteme. Die Kombination aus Schraubfundament und Tiefenerdern sorgt für eine robuste Verankerung, die langfristig die Funktion des Blitzschutzes gewährleistet.

Allgemein
Schutzartgeprüft nach DIN EN 62561-(1+2)
WerkstoffSt/tZn / Al
Höhe über Flur (l1)9000 mm
Maximale Böenwindgeschwindigkeit159 km/h
FundamentartSchraubfundament
Länge Rohr Ø70 mm (über Flur)1700 mm
Befestigungmit Tiefenerdern
Länge Rohr Ø60 mm (l2)3300 mm
AnwendungsbereichBiogas-Anlagen, PV-Anlagen auf Freiflächen
Länge Rohr Ø40 mm (l3)1500 mm
Fangstange (d1) (l4)22/16/10 / 2500 mm
NormDIN EN 1991-1-4 + DIN EN 1991-1-4/NA
Max. Böenwindgeschwindigkeitsiehe Windlastbroschüre
NormenbezugDIN EN 62561-(1+2)


Produktdatenblatt
Datenblatt zu DEHN 103124, EAN: 4013364112742
