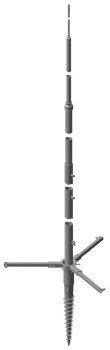

DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament
( 4.5 / 5 ) 13 Wertungen
DEHN 103126
Abbildung kann vom Original abweichen !
DEHN 103126DEHN 103126
2.867,10 EUR
( 3.411,85 EUR inkl. MwSt. )
oder ab 56,64 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament
Datenblatt:file_download Download
Lieske-Nr.:1313822
Hersteller-Nr.: 103126
EAN-Code: 4013364112841
Gewicht:42.4 kg
Typ:TBM 11M SCFU STTZN AL
Staffelpreise netto
Ab AnzahlPreis pro Stück
22.695,07 EUR
42.523,05 EUR
62.351,02 EUR
82.179,00 EUR

Produktinformationen zu DEHN 103126:

Der DEHN Tele-Blitzschutzmast Typ TBM 11M SCFU STTZN AL ist ein speziell für den Einsatz in besonderen Anlagen konzipierter Blitzschutzmast mit integriertem Schraubfundament. Er dient dem Schutz vor direktem Blitzeinschlag und ist insbesondere für Anlagen wie Biogasanlagen oder Photovoltaik-Anlagen auf Freiflächen vorgesehen. Der Mast erreicht eine Höhe von 11.000 mm über Flur und ist für den Einsatz im Außenbereich ausgelegt. Er ist geprüft nach DIN EN 62561-(1+2), einer Norm, die Anforderungen an Blitzschutzsysteme für Gebäude und Anlagen festlegt.

Einsatzbereiche
Der Blitzschutzmast ist für den Einsatz in Anlagen konzipiert, die aufgrund ihrer Bauweise oder Lage einem erhöhten Blitzeinschlagrisiko ausgesetzt sind. Dazu gehören insbesondere Freiflächenanlagen wie Photovoltaik-Freifeldanlagen oder Biogasanlagen, bei denen eine konventionelle Blitzschutzinstallation aufwendig oder nicht möglich wäre. Die Konstruktion ermöglicht eine schnelle und einfache Installation ohne umfangreiche Erdarbeiten.

Funktionen und Ausstattung im Detail
Der Mast wird über ein Schraubfundament im Boden verankert. Dieses Fundament wird ohne vorherige Bodenbearbeitung direkt in den gewachsenen Boden eingeschraubt. Die Befestigung erfolgt durch das Schraubfundament, das zusätzlich mit Tiefenerdern fixiert wird, um eine stabile Verankerung zu gewährleisten. Dadurch entfallen Grabungsarbeiten und konventionelle Gründungsmaßnahmen. Die Konstruktion ist so ausgelegt, dass sie auch unter Windbelastung stabil bleibt.

Technik verständlich erklärt
Der Blitzschutzmast ist nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert, was bedeutet, dass er für eine maximale Böenwindgeschwindigkeit von 112 km/h ausgelegt ist. Diese Normierung gewährleistet, dass der Mast auch unter extremen Wetterbedingungen seine Funktion erfüllt. Die Höhe von 11.000 mm über Flur sorgt dafür, dass der Mast eine ausreichende Blitzableitungsfläche bietet und die zu schützende Anlage im Schutzraum liegt. Die Verwendung eines Schraubfundaments ermöglicht eine schnelle und ressourcenschonende Montage, da keine Betonierarbeiten oder tiefe Gründungen erforderlich sind.

Kompatibilität und Zubehör
Der Blitzschutzmast ist als eigenständiges System ausgeführt und erfordert keine zusätzlichen Komponenten zur Funktionsfähigkeit. Die Verbindung zum Erdungssystem erfolgt über die Tiefenerder, die mit dem Schraubfundament verbunden werden.

Montage und Installation
Die Montage erfolgt durch Einschrauben des Schraubfundaments in den gewachsenen Boden. Dies erfordert keine speziellen Vorarbeiten am Boden. Nach dem Einbringen des Fundaments wird der Mast aufgesetzt und mit den Tiefenerdern verbunden, um eine feste Verankerung zu gewährleisten. Die Installation ist somit schnell und ohne spezielle Baumaßnahmen möglich.

Vorteile im Betrieb
Der Einsatz des Blitzschutzmastes reduziert die Installationszeit und die Kosten für Erdarbeiten. Die Konstruktion ist robust und für den Einsatz im Außenbereich ausgelegt. Die Prüfung nach DIN EN 62561-(1+2) sichert die Zuverlässigkeit des Systems. Die maximale Böenwindgeschwindigkeit von 112 km/h zeigt, dass der Mast auch unter extremen Wetterbedingungen stabil bleibt. Die einfache Montage ohne Grabungsarbeiten macht ihn besonders für temporäre oder schnell zu installierende Anlagen geeignet.

Allgemein
PrüfungDIN EN 62561-(1+2)
WerkstoffSt/tZn / Al
DimensionierungEurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Höhe über Flur (l1)11000 mm
Länge Rohr Ø70 mm (über Flur)1700 mm
Maximale Böenwindgeschwindigkeit112 km/h
FundamentartSchraubfundament
Länge Rohr Ø60 mm (l2)5300 mm
Länge Rohr Ø40 mm (l3)1500 mm
VerankerungTiefenerder
Fangstange (d1) (l4)22/16/10 / 2500 mm
Max. Böenwindgeschwindigkeitsiehe Windlastbroschüre
NormenbezugDIN EN 62561-(1+2)


Bitte beachten Sie...
Dieser Artikel hat Übergröße und muss beim Transport gesondert behandelt werden. Daher möchten wir Sie darauf hinweisen, dass die Berechnung der Versandkosten im Warenkorb dies nicht berücksichtigt und daher nachträglich noch entsprechende Aufschläge berechnet werden.
Produktdatenblatt
Datenblatt zu DEHN 103126, EAN: 4013364112841

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament?

Der Artikel DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 103126 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 2 Stück bieten wir DEHN 103126 TBM 11M SCFU STTZN AL Tele Blitzschutzmast ÜFL mit Schraubfundament für nur 2.695,07 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
