DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm
( 4.4 / 5 ) 11 Wertungen
DEHN 478450

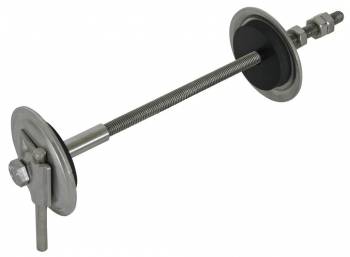

Abbildung kann vom Original abweichen !
DEHN 478450DEHN 478450
70,97 EUR
( 84,45 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 5 Arbeitstageinfo_outline
Bestand: >5 Stück
1x DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm
Datenblatt:file_download Download
Lieske-Nr.:527799
Hersteller-Nr.: 478450
EAN-Code: 4013364136359
Gewicht:0.78 kg
Typ:EWD MVK8.10 M10 L500 700 V4A
Staffelpreise netto
Ab AnzahlPreis pro Stück
666,71 EUR
1262,45 EUR
2458,20 EUR
3653,94 EUR

Produktinformationen zu DEHN 478450:

Die Erder- und Wanddurchführung EWD MVK8.10 M10 L500 700 V4A von DEHN ist ein speziell für den Einsatz im Erd- und Potentialausgleich konzipiertes Bauteil. Es dient der druckwasserdichten Durchführung von Erd- oder Potentialausgleichsleitern durch Mauern und Wände, wobei die Verbindung über eine MV-Klemme aus NIRO (V4A) erfolgt. Die Durchführung ist für Rundleiter mit einem Durchmesser von 8 bis 10 mm ausgelegt und verfügt über eine Gewindestange M10 aus NIRO, die eine sichere Befestigung im Bauteil ermöglicht. Die Konstruktion ist für den nachträglichen Einbau vorgesehen, wobei eine Bohrung mit einem Durchmesser von 14 mm oder die Nutzung einer Fertigspreize in der Schalung möglich ist. Die Druckwasserprüfung bis 1 bar entspricht einer Einbausituation bis zu einer Tiefe von 10 m gegenüber stehendem Wasser, was die Einsatzfähigkeit in nassen oder unter Wasser liegenden Bereichen gewährleistet.

Erder- und Wanddurchführung ist die Produktart, die hier spezifisch für den Einsatz im elektrischen Schutzsystem entwickelt wurde. Die MV-Klemme ermöglicht eine feste und korrosionsbeständige Verbindung mit dem Leiter, wobei die Verwendung von NIRO (V4A) als Werkstoff für die Klemme und den Dichtteller eine hohe Korrosionsbeständigkeit und Langzeitstabilität gewährleistet. Die Werkstoff-Nr. 1.4571, 1.4404 und 1.4401 sowie die ASTM / AISI-Bezeichnungen 316Ti, 316L und 316 belegen die Verwendung von hochwertigen nichtrostenden Stählen, die auch in aggressiven Umgebungen beständig sind. Die Dichtungen aus Neopren sorgen für eine dichte Abdichtung und verhindern das Eindringen von Feuchtigkeit oder Wasser in die Bauteile.

Einsatzbereiche umfassen insbesondere den Einsatz in Gebäuden, wo Erd- oder Potentialausgleichsleitungen durch Wände oder Mauern geführt werden müssen, insbesondere in Bereichen mit erhöhter Feuchtigkeit, wie beispielsweise in Kellerräumen, bei Fundamenten oder in der Nähe von Wasseranschlüssen. Die Durchführungslänge beträgt 500 bis 700 mm, wobei die Gesamtlänge der Gewindestange 708 mm beträgt. Dies ermöglicht eine flexible Anpassung an unterschiedliche Wandstärken. Die Dichtteller haben einen Durchmesser von 80 mm und sorgen für eine ausreichende Fläche zur Abdichtung und Befestigung.

Funktionen und Ausstattung im Detail beinhalten die MV-Klemme, die speziell für Rundleiter von 8 bis 10 mm ausgelegt ist, sowie die Gewindestange M10 aus NIRO, die eine sichere mechanische Verankerung im Bauteil ermöglicht. Die Dichtungen aus Neopren gewährleisten eine dichte Abdichtung, die auch unter Druckwasserbelastung bis 1 bar hält. Die Prüfung auf Druckwasserdichtheit bis 1 bar entspricht einer Einbausituation bis zu einer Tiefe von 10 m gegenüber stehendem Wasser, was die Einsatzfähigkeit in nassen oder unter Wasser liegenden Bereichen sichert.

Technik verständlich erklärt zeigt, dass die Konstruktion auf eine dauerhafte und sichere Verbindung abzielt. Die Verwendung von NIRO (V4A) für die Klemme und den Dichtteller sowie für die Gewindestange und Mutter sorgt für eine hohe Korrosionsbeständigkeit. Die Neopren-Dichtungen sind elastisch und formstabil, um auch bei Temperaturschwankungen eine dichte Abdichtung zu gewährleisten. Die Kurzschlussstromfestigkeit von 2,7 kA (AC 50 Hz / DC, 1 s, ≤ 300 °C) zeigt die Fähigkeit des Bauteils, kurzzeitige hohe Strombelastungen zu überstehen, was für den Einsatz im Schutzsystem entscheidend ist.

Kompatibilität und Zubehör bezieht sich auf die Verwendung mit Rundleitern von 8 bis 10 mm Durchmesser. Die MV-Klemme ist speziell für diesen Leiterdurchmesser ausgelegt, wodurch eine sichere und feste Verbindung gewährleistet ist. Die Gewindestange M10 ermöglicht die Befestigung in Bauteilen mit entsprechendem Gewinde. Die Normenbezug DIN EN 62561-1 sichert die Einhaltung der erforderlichen Anforderungen für Erder- und Wanddurchführungen.

Montage und Installation erfolgt nach dem nachträglichen Einbau, wobei eine Bohrung mit einem Durchmesser von 14 mm oder die Nutzung einer Fertigspreize in der Schalung möglich ist. Die Gewindestange wird in das Bauteil eingeschraubt, wobei die Dichtteller und Dichtungen die Abdichtung gewährleisten. Die MV-Klemme wird an den Leiter angeschlossen, wodurch die elektrische Verbindung hergestellt wird.

Vorteile im Betrieb liegen in der hohen Korrosionsbeständigkeit durch die Verwendung von NIRO (V4A), der sicheren und dichten Abdichtung durch Neopren-Dichtungen sowie der Fähigkeit, Druckwasserbelastungen bis 1 bar zu widerstehen. Die Kurzschlussstromfestigkeit von 2,7 kA gewährleistet die Sicherheit im Betrieb, auch bei kurzzeitigen hohen Strombelastungen. Die Einhaltung der Norm DIN EN 62561-1 sichert die Qualität und Zuverlässigkeit des Bauteils.

Allgemein
Durchführungslänge (l2)500-700 mm
Gewindestange Länge (l1)708 mm
DichtungenNeopren
Dichtteller Ø80 mm
Werkstoff TellerNIRO (V4A)
Werkstoff-Nr.1.4571 / 1.4404 / 1.4401
ASTM / AISI316Ti / 316L / 316
Werkstoff Gewindestange / MutterNIRO
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)2,7 kA
NormenbezugDIN EN 62561-1


Produktdatenblatt
Datenblatt zu DEHN 478450, EAN: 4013364136359

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm?

Der Artikel DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 5 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 478450 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 6 Stück bieten wir DEHN 478450 EWDMVK8.10 M10 L500 700 V4A Erder-/Wanddurchführung 500–700 mm L720 mm für nur 66,71 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
