DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer
( 4.6 / 5 ) 11 Wertungen
DEHN 745903

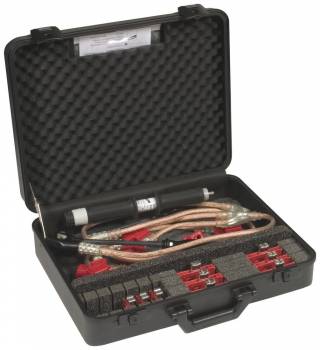

Abbildung kann vom Original abweichen !
DEHN 745903DEHN 745903
2.625,51 EUR
( 3.124,36 EUR inkl. MwSt. )
zzgl. Versandkosten: 100,00 €
oder ab 51,86 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer
Datenblatt:file_download Download
Lieske-Nr.:193146
Hersteller-Nr.: 745903
EAN-Code: 4013364093577
Gewicht:7 kg
Typ:EKS VI 2F KVS KK
Staffelpreise netto
Ab AnzahlPreis pro Stück
22.507,36 EUR
42.389,21 EUR
62.271,07 EUR
82.152,92 EUR

Produktinformationen zu DEHN 745903:

Das Produkt ist ein dreipoliges Erdungs- und Kurzschließset VI (EKS VI 2F KVS KK) des Herstellers DEHN, speziell für den Einsatz an NS-Kabelverteilern (KVS) konzipiert. Es dient der sicheren Erde und Kurzschließung elektrischer Anlagen an der Arbeitsstelle gemäß DIN VDE 0105-100 (EN 50110) als Potentialausgleichsmaßnahme. Die Vorrichtung ist vollisoliert (VI) und berührungssicher ausgeführt, um bei Wartungs- und Instandhaltungsarbeiten einen elektrischen Schutz für den Bediener zu gewährleisten. Das Set wird in einem Kunststoffkoffer geliefert, der die einzelnen Komponenten ordnungsgemäß aufnimmt und den Transport sowie die Lagerung erleichtert.

Einsatzbereiche
Das Erdungs- und Kurzschließset ist für den Einsatz in Niederspannungsanlagen vorgesehen, insbesondere an Kabelverteilern (KVS) im industriellen und gewerblichen Bereich. Es wird eingesetzt, um während Wartungsarbeiten oder bei Reparaturen die elektrische Anlage sicher zu erden und zu kurzschließen, um einen gefährlichen Restspannungszustand zu vermeiden. Die Anwendung erfolgt gemäß den Vorgaben der DIN VDE 0683-100 (EN/IEC 61230), die die technischen Anforderungen an Erdungs- und Kurzschließvorrichtungen regeln.

Funktionen und Ausstattung im Detail
Das Set umfasst alle notwendigen Komponenten für die sichere Erdung und Kurzschließung an einem Kabelverteiler. Es beinhaltet Erdungspatronen mit T-Anschluss, die über einen isolierten Erdungsgriff VI bedient werden. Dieser Griff dient sowohl zum Einsetzen und Herausnehmen der Patronen als auch zum Aufschrauben der Erdungs- und Kurzschließvorrichtung. Die Seilführung und das Knotenstück sind wasserdicht kunststoffummantelt und verfügen über einen zusätzlichen Knickschutz, um mechanische Belastungen zu minimieren und die Lebensdauer zu verlängern. Die Varianten-Nr. der EuK-Vorrichtung lautet V162LDM.

Technik verständlich erklärt
Die vollisolierte Ausführung (VI) bedeutet, dass alle leitfähigen Teile der Vorrichtung elektrisch isoliert sind, sodass ein Berührungsschutz gewährleistet ist. Dies ist besonders wichtig, wenn die Vorrichtung in Bereichen mit erhöhtem Risiko für elektrische Gefährdung eingesetzt wird. Die wasserdichte Ummantelung der Seilführung schützt vor Feuchtigkeitseinwirkung, was die Zuverlässigkeit im Außen- oder feuchten Innenbereich erhöht. Die Temperaturbeständigkeit des Sets liegt zwischen –25 °C und +55 °C, was eine Verwendung in einer Vielzahl von Umgebungen ermöglicht. Die Abmessungen des Koffers betragen 450 x 350 x 110 mm.

Kompatibilität und Zubehör
Das Set ist speziell für NS-Kabelverteiler (KVS) konzipiert und passt sich an die Standardabmessungen dieser Schaltanlagen an. Andere Seillängen können über den EuK-Konfigurator online unter www.dehn.de/de/euk ausgewählt werden, um individuelle Anforderungen an die Installation zu erfüllen. Die Kompatibilität mit anderen DEHN-Erdungs- und Kurzschließkomponenten ist gegeben, da die Bauteile nach einheitlichen Normen gefertigt sind.

Montage und Installation
Die Montage erfolgt durch das Einsetzen der Erdungspatronen in die vorgesehenen Anschlussstellen des Kabelverteilers. Der isolierte Erdungsgriff VI ermöglicht eine sichere Handhabung, ohne dass der Bediener direkten Kontakt mit leitfähigen Teilen hat. Die Erdungs- und Kurzschließvorrichtung wird anschließend aufgeschraubt, wobei die Seile die Verbindung zwischen den einzelnen Polen herstellen. Die Installation erfolgt gemäß den Vorgaben der DIN VDE 0105-100, die die Arbeitsschutzmaßnahmen bei elektrischen Anlagen regeln.

Vorteile im Betrieb
Die vollisolierte Ausführung und die berührungssichere Konstruktion erhöhen die Sicherheit für den Bediener. Die wasserdichte Ummantelung der Seilführung sorgt für eine hohe Zuverlässigkeit auch unter feuchten Bedingungen. Die integrierte Seilführung mit Knickschutz verlängert die Lebensdauer der Vorrichtung. Die Komplettierung des Sets in einem Kunststoffkoffer erleichtert den Transport und die Lagerung, wodurch die Verfügbarkeit am Einsatzort gewährleistet ist. Die Einhaltung der Norm DIN VDE 0683-100 (EN/IEC 61230) stellt sicher, dass das Produkt den anerkannten technischen Standards entspricht.

Allgemein
Varianten-Nr. der EuK-VorrichtungV162LDM
Abmessung450 x 350 x 110 mm
NormDIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich–25 °C ... +55 °C


Produktdatenblatt
Datenblatt zu DEHN 745903, EAN: 4013364093577

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer?

Der Artikel DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 745903 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 2 Stück bieten wir DEHN 745903 EKSVI2FKVSKK Erdungs- und Kurzschluss-Set VI für KVS mit KSkoffer für nur 2.507,36 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
