DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme
( 4.6 / 5 ) 28 Wertungen

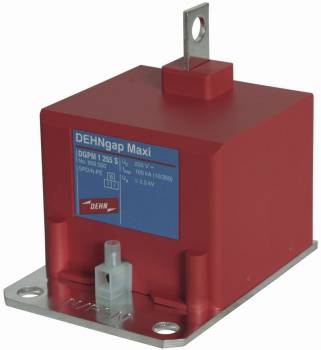

DEHN 900050
Abbildung kann vom Original abweichen !
416,10 EUR 420,95 EUR
( 495,16 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme
Datenblatt:file_download Download
Lieske-Nr.:225324
Hersteller-Nr.: 900050
EAN-Code: 4013364107496
Gewicht:0.539 kg
Typ:DGPM 1 255 S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4391,13 EUR
8366,17 EUR
12341,20 EUR
16316,24 EUR

Produktinformationen zu DEHN 900050:

Der DEHN DGPM 1 255 S ist ein einpoliger, koordinierter N-PE-Blitzstromableiter der Baureihe DEHNgap Maxi S, speziell konzipiert für den Einsatz in TT-Systemen. Er dient als Summenstrom-Ableiter und wird in der 3+1- sowie 1+1-Schaltung gemäß DIN VDE 0100-534 zwischen dem Neutralleiter (N) und dem Schutzleiter (PE) installiert. Die Montage erfolgt auf industriellen Sammelschienensystemen, um Niederspannungs-Verbraucheranlagen vor Überspannungen zu schützen, auch bei direkten Blitzeinschlägen. Der Ableiter ist Teil des Blitz-Schutzzonen-Konzepts und wird an der Schnittstelle zwischen Zone 0A und Zone 1 in der 3+1-Schaltungsvariante eingesetzt.

Blitzstromableiter
Der DGPM 1 255 S ist ein Typ-1-Überspannungsschutzgerät gemäß EN 6143-11. Typ-1-Geräte sind für die Aufnahme von Blitzströmen ausgelegt, die bei direkten Blitzeinschlägen auftreten können. Sie bieten den ersten Schutz im Gebäude, bevor die Energie in die innere Elektroinstallation gelangt. Die Koordination des Ableiters gewährleistet, dass er im Falle einer Überspannung zuerst aktiviert wird, um nachfolgende Schutzgeräte zu schützen.

Einsatzbereiche
Der Ableiter ist speziell für TT-Systeme vorgesehen, bei denen der Neutralleiter und der Schutzleiter im Netzwerk getrennt sind. Er wird in industriellen Anlagen eingesetzt, wo hohe Energieflüsse und erhöhte Überspannungsrisiken bestehen. Die Montage auf Sammelschienensystemen ermöglicht eine flexible Integration in bestehende Installationen und eine sichere Befestigung im elektrischen Verteilungssystem.

Funktionen und Ausstattung im Detail
Der DGPM 1 255 S ist ein N-PE-Ableiter, der die Überspannungen zwischen dem Neutralleiter und dem Schutzleiter ableitet. Er ist für die Verwendung in der 3+1- und 1+1-Schaltung konzipiert, wobei die 3+1-Schaltung die klassische Konfiguration für industrielle Anlagen darstellt. Die Koordination des Geräts sorgt dafür, dass es im Falle einer Überspannung zuerst aktiviert wird, um die nachfolgenden Schutzstufen zu schützen.

Technik verständlich erklärt
Der Ableiter arbeitet nach dem Prinzip der Spannungsbegrenzung. Bei Überspannungen, die über einen bestimmten Schwellenwert liegen, schaltet er innerhalb von Millisekunden und leitet den Überspannungsstrom über den Schutzleiter ab. Die Technologie basiert auf einem Gasentladungsdurchbruch (GAP), der bei Überspannung aktiviert wird. Die Schutzfunktion erfolgt ohne mechanische Bewegung, was eine hohe Lebensdauer und Zuverlässigkeit gewährleistet.

Kompatibilität und Zubehör
Der Ableiter ist für die Montage auf industriellen Sammelschienensystemen ausgelegt. Er ist Teil eines umfassenden Überspannungsschutzkonzepts und wird in Kombination mit weiteren Schutzgeräten im Blitz-Schutzzonen-Konzept eingesetzt. Die Verwendung in der 3+1-Schaltung erfordert die Integration in ein bestehendes Verteilungssystem, das die entsprechenden Anschlüsse für N und PE bereitstellt.

Montage und Installation
Die Montage erfolgt direkt auf industriellen Sammelschienensystemen. Es ist sicherzustellen, dass die elektrischen Verbindungen zwischen dem Ableiter und den Leitern (N und PE) fest und korrekt hergestellt sind. Die Installation erfolgt im Rahmen der Blitzschutzmaßnahmen an der Schnittstelle zwischen Zone 0A und Zone 1, wobei die 3+1-Schaltung die empfohlene Konfiguration darstellt.

Vorteile im Betrieb
Der DGPM 1 255 S bietet einen zuverlässigen Schutz vor Überspannungen, insbesondere bei direkten Blitzeinschlägen. Die Koordination mit nachfolgenden Schutzstufen minimiert das Risiko von Schäden an elektrischen Geräten und Anlagen. Die Montage auf Sammelschienensystemen ermöglicht eine flexible und sichere Integration in bestehende Installationen. Die Verwendung in TT-Systemen gewährleistet eine optimale Schutzfunktion in Anlagen, die auf getrennten Neutral- und Schutzleitern basieren.

Allgemein
SchutzartTyp 1
SPD nach EN 61643-11 / IEC 61643-11Typ 1 / Class I
Höchste Dauerspannung AC (UC)255 V (50 / 60 Hz)
NormEN 6143-11
Blitzstoßstrom (10/350 µs) (Iimp)100 kA
Schaltungsvariante3+1 und 1+1
Spezifische Energie (W/R)2,50 MJ/Ohm
SystemtypTT-System
Montageartauf industrielle Sammelschienensysteme
Schutzpegel (UP)≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Folgestromlöschfähigkeit AC (Ifi)100 Aeff
FunktionN-PE-Blitzstromableiter
Ansprechzeit (tA)≤ 100 ns
SchutzkonzeptBlitz-Schutzzonen-Konzept
Schnittstelle0A - 1
TOV-Spannung1200 V / 200 ms
TOV-Spannung (UT) – Charakteristik1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Anzahl der Ports1
Montage aufN-Sammelschiene min. 35 mm2
Anschlussdurch Kabelschuh min. 35 mm2 / max. 50 mm2
Funktionsüberwachungüber DEHNsignal DSI E 3
Anschluss für DSI E 3 (S) min.1 mm2 ein- / feindrähtig
Anschluss für DSI E 3 (S) max.2,5 mm2 ein- / feindrähtig
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
Einbaumaße (b x h x t)72 x 89 x 100 mm


Produktdatenblatt
Datenblatt zu DEHN 900050, EAN: 4013364107496

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme?

Der Artikel DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 900050 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir DEHN 900050 DGPM1255S N-PE-Blitzstromableiter gap Maxi 1 für TT-Systeme für nur 391,13 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
