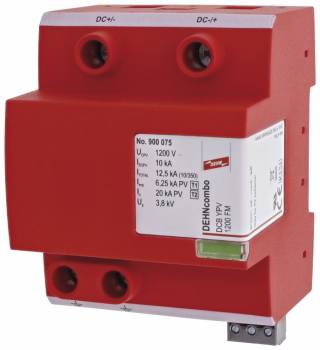

DEHN 900075 DCB YPV 1200 FM Kombiableiter combo für Photovoltaik-Systeme 1200 V
|
367,27 EUR 371,55 EUR |
|||||||||||
|
( 437,05 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1593933 | ||||||||||
| Hersteller-Nr.: | 900075 | ||||||||||
| EAN-Code: | 6942299504538 | ||||||||||
| Gewicht: | 0.588 kg | ||||||||||
| Typ: | DCB YPV 1200 FM | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu DEHN 900075:
Einsatzbereiche
Der DEHNcombo YPV 1200 FM wird in Photovoltaik-Anlagen eingesetzt, wo eine hohe Schutzanforderung an die DC-Stromkreise besteht. Er ist geeignet für Anlagen, die in Bereichen mit erhöhtem Blitzschlagrisiko installiert sind, und bietet einen zuverlässigen Schutz für die elektronischen Komponenten der Anlage, insbesondere für Wechselrichter. Die Anwendung erfolgt in der Regel im Generatorbereich, also zwischen der Photovoltaik-Modulreihen und dem Wechselrichter, um die gesamte DC-Leitung vor Überspannungen zu schützen.
Funktionen und Ausstattung im Detail
Der Ableiter verfügt über eine 3-stufige DC-Schaltvorrichtung, die sowohl die Abtrennung als auch die Kurzschließfunktion in einem Gerät vereint. Diese Kombination ermöglicht eine sichere Abschaltung des Stromkreises im Fehlerfall, wodurch die Gefahr von Bränden oder weiteren Schäden minimiert wird. Die integrierte Schaltvorrichtung reagiert auf Überlastungen oder Kurzschlüsse und trennt den Stromkreis automatisch, ohne dass zusätzliche Sicherungen oder Schalter benötigt werden.
Technik verständlich erklärt
Der DEHNcombo YPV 1200 FM arbeitet nach den Normen für Überspannungsschutzgeräte in DC-Anlagen. Die Typ-1-Schutzfunktion schützt vor direkten Blitzeinschlägen, die hohe Energie freisetzen, während die Typ-2-Funktion für indirekte Überspannungen, wie sie durch induktive Effekte entstehen, ausgelegt ist. Die Kombination beider Typen in einem Gerät gewährleistet einen umfassenden Schutz. Die 3-stufige Schaltvorrichtung sorgt dafür, dass im Fehlerfall sowohl der Stromkreis abgetrennt als auch kurzgeschlossen wird, um die Energieentladung sicher zu kontrollieren.
Kompatibilität und Zubehör
Der Ableiter ist speziell für Photovoltaik-Generatorstromkreise konzipiert und wird in Anlagen mit DC-Spannungen bis 1200 V eingesetzt. Er ist kompatibel mit den Anforderungen der Norm IEC 60364-7-712:2002-05, die die Errichtung von Photovoltaik-Versorgungssystemen regelt.
Montage und Installation
Die Montage erfolgt in der Regel im DC-Teil der Photovoltaik-Anlage, zwischen den Modulen und dem Wechselrichter. Die Installation erfordert die Einhaltung der Vorgaben der Norm IEC 60364-7-712:2002-05, insbesondere hinsichtlich der Befestigung, der Verdrahtung und der Sicherheitsabstände. Es sind keine spezifischen Werkzeuge oder zusätzliche Bauteile erforderlich, die nicht standardmäßig im Elektrohandwerk üblich sind.
Vorteile im Betrieb
Der DEHNcombo YPV 1200 FM bietet einen zuverlässigen, integrierten Schutz für Photovoltaik-Anlagen. Die Kombination aus Typ-1- und Typ-2-Schutz in einem Gerät reduziert die Anzahl der notwendigen Bauteile und vereinfacht die Installation. Die 3-stufige Schaltvorrichtung erhöht die Sicherheit, da sie sowohl die Abtrennung als auch die Kurzschließfunktion in einem Gerät vereint. Dies führt zu einer reduzierten Fehleranfälligkeit und einer verbesserten Betriebssicherheit der gesamten Anlage.
| Allgemein | |
| Schutzart | Typ 1 + Typ 2 |
| Norm | EN 61643-31 |
| Anwendungsbereich | Photovoltaik-Generatorstromkreise |
| Schaltvorrichtung | 3-stufige DC-Schaltvorrichtung |
| Funktion | Kombinierte Abtrenn- und Kurzschließvorrichtung |
| Einsatznorm | IEC 60364-7-712:2002-05 |
| Erweiterte technische Daten | |
| Einsatz in DC Batteriespeichersystemen bis ISCCR | ≤ 100 kA (t ≤ 5,83 ms) |
| Vorsicherung für DC Batteriespeichersystemen bis ISCCR | Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040, Mersen Protistor D122SD20C200QF 200A 2000V DC aR |
| Technische Daten | |
| SPD nach EN 61643-31 / ... IEC 61643-31 | Typ 1 + Typ 2 / Class I + Class II |
| Max. PV-Spannung [DC+ - DC-] (UCPV) | ≤ 1200 V |
| Max. PV-Spannung [DC+/DC- - PE] (UCPV) | ≤ 1200 V |
| Kurzschlussfestigkeit (ISCPV) | 10 kA |
| Nennableitstoßstrom (8/20 µs) (In) | 20 kA |
| Max. Ableitstoßstrom (8/20 µs) (Imax) | 40 kA |
| Gesamtableitstoßstrom (8/20 µs) [DC+/DC- - PE] (Itotal) | 40 kA |
| Gesamtableitstoßstrom (10/350 µs) [DC+/DC- - PE] (Itotal) | 12,5 kA |
| Blitzstoßstrom (10/350 µs) [DC+ - PE/DC- - PE] (Iimp) | 6,25 kA |
| Schutzpegel [(DC+/DC-) - PE] (UP) | < 3,8 kV |
| Schutzpegel [DC+ - DC-] (UP) | < 3,8 kV |
| Ansprechzeit (tA) | ≤ 25 ns |
| Betriebstemperaturbereich (TU) | -40 °C ... +80 °C |
| Funktions- / Defektanzeige | grün / rot |
| Anzahl der Ports | 1 |
| Anschlussquerschnitt (min.) | 1,5 mm2 ein- / feindrähtig |
| Anschlussquerschnitt (max.) | 35 mm2 mehrdrähtig / 25 mm2 feindrähtig |
| Montage auf | 35 mm Hutschiene nach EN 60715 |
| Gehäusewerkstoff | Thermoplast, Farbe rot, UL 94 V-0 |
| Einbauort | Innenraum |
| Schutzart | IP 20 |
| Einbaumaße | 4 TE, DIN 43880 |
| Zulassungen | KEMA, UL |
| FM-Kontakte / Kontaktform | Wechsler |
| Schaltleistung AC | 250 V / 0,5 A |
| Schaltleistung DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Anschlussquerschnitt für FM-Klemmen | max. 1,5 mm2 ein- / feindrähtig |
