DEHN 900220 DBM1255S Blitzstromableiter Typ 1 bloc Maxi S 1-polig 255 V AC

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 900220 DBM1255S Blitzstromableiter Typ 1 bloc Maxi S 1-polig 255 V AC
( 4.4 / 5 ) 63 Wertungen

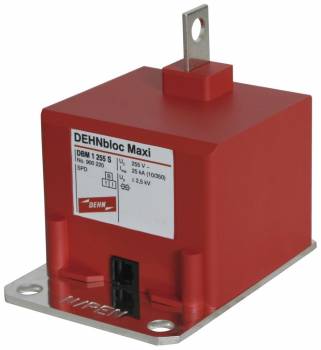

DEHN 900220
Abbildung kann vom Original abweichen !
DEHN 900220DEHN 900220
455,81 EUR 461,14 EUR
( 542,41 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 900220 DBM1255S Blitzstromableiter Typ 1 bloc Maxi S 1-polig 255 V AC
Datenblatt:file_download Download
Lieske-Nr.:225823
Hersteller-Nr.: 900220
EAN-Code: 4013364106734
Gewicht:0.731 kg
Typ:DBM 1 255 S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4428,46 EUR
8401,11 EUR
12373,76 EUR
16346,42 EUR

Produktinformationen zu DEHN 900220:

Der DEHNbloc Maxi S, Typ 1, Artikelnummer 900220, ist ein einpoliger, koordinierter Blitzstromableiter für die Montage auf industriellen Sammelschienensystemen. Er dient dem Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, die durch direkte Blitzeinschläge oder induzierte Spannungsstöße entstehen können. Der Ableiter ist gemäß EN 61643-11 klassifiziert und eignet sich für den Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A bis 1, also an der Grenze zwischen dem äußeren Blitzschutz und dem inneren Überspannungsschutz. Die Konstruktion basiert auf Funkenstreckentechnik und integriert eine Ableitervorsicherung, die eine sichere Abschaltung im Fehlerfall gewährleistet.

Blitzstromableiter mit Typ 1-Klassifizierung sind für die direkte Aufnahme von Blitzströmen ausgelegt und werden typischerweise an der Eingangsschnittstelle einer Anlage installiert. Der DEHNbloc Maxi S bietet eine hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch die RADAX-Flow-Technologie, die eine sichere Unterbrechung des Folgestroms nach einem Überspannungseinsatz ermöglicht. Dies verhindert Schäden an nachgeschalteten Geräten und schützt die elektrische Installation vor thermischen Belastungen.

Einsatzbereiche umfassen industrielle Anlagen, Produktionshallen, Gebäude mit hohem Blitzschlagrisiko sowie Anlagen, die an das öffentliche Stromnetz angeschlossen sind. Der Ableiter ist speziell für die Montage auf Sammelschienensystemen konzipiert, was eine direkte und sichere Integration in bestehende elektrische Systeme ermöglicht. Die Verwendung an Schnittstellen 0A–1 macht ihn zu einem zentralen Bauteil im Überspannungsschutzkonzept nach der Norm EN 62305.

Funktionen und Ausstattung im Detail beinhalten die integrierte Ableitervorsicherung, die im Falle eines Durchbruchs oder einer Überlastung den Ableiter sicher abschaltet. Die Funkenstreckenbasis gewährleistet eine schnelle Reaktion auf Überspannungen. Die RADAX-Flow-Technologie sorgt für eine effiziente Löschung des Folgestroms, wodurch die Gefahr von thermischen Schäden oder Bränden minimiert wird. Der Ableiter ist für eine Betriebsspannung von 255 V AC ausgelegt, was ihn für typische Niederspannungsanlagen geeignet macht.

Technik verständlich erklärt bedeutet, dass der Ableiter bei Überspannungen über die Funkenstrecke einen leitfähigen Pfad schafft, um den Überspannungsstrom abzuleiten. Die integrierte Vorsicherung schützt den Ableiter selbst und die nachgeschaltete Anlage. Die RADAX-Flow-Technologie unterstützt die Löschung des Stroms nach dem Überspannungseinsatz, was eine sichere Rückkehr in den normalen Betrieb ermöglicht. Die Klassifizierung Typ 1 nach EN 61643-11 bedeutet, dass der Ableiter für die Aufnahme von hohen Blitzströmen ausgelegt ist, wie sie bei direkten Blitzeinschlägen auftreten.

Kompatibilität und Zubehör bezieht sich auf die Montage auf industriellen Sammelschienensystemen. Die Verwendung erfolgt in Kombination mit anderen Überspannungsschutzkomponenten im Rahmen eines gesamten Schutzkonzepts, wobei die genaue Konfiguration je nach Anlage und Normanforderungen variiert.

Montage und Installation erfolgt direkt auf industrielle Sammelschienensysteme. Die Positionierung an der Schnittstelle 0A–1 ist entscheidend für die Wirksamkeit des Schutzes.

Vorteile im Betrieb liegen in der hohen Zuverlässigkeit, der schnellen Reaktionszeit auf Überspannungen und der sicheren Abschaltung durch die integrierte Vorsicherung. Die RADAX-Flow-Technologie erhöht die Lebensdauer des Ableiters und reduziert das Risiko von Folgeschäden. Der Einsatz im Blitz-Schutzzonen-Konzept gewährleistet eine strukturierte und normgerechte Schutzstrategie für die gesamte Anlage.

Allgemein
SchutzartTyp 1
SPD nach EN 61643-11 / IEC 61643-11Typ 1 / Class I
Nennspannung AC (UN)230 V (50 / 60 Hz)
NormEN 61643-11
Höchste Dauerspannung AC (UC)255 V (50 / 60 Hz)
TechnologieFunkenstreckenbasis
Blitzstoßstrom (10/350 µs) (Iimp)25 kA
Folgestrombegrenzungdurch RADAX-Flow-Technologie
Betriebsspannung255 V AC
Spezifische Energie (W/R)156,25 kJ/Ohm
Ableitervorsicherungintegriert
Schutzpegel (UP)≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Einsatzbereichindustrielle Sammelschienensysteme
Folgestromlöschfähigkeit AC (Ifi)50 kAeff
BlitzschutzkonzeptSchnittstellen 0A - 1
Folgestrombegrenzung / SelektivitätNichtauslösen einer 35 A gG Sicherung bis 50 kAeff (prosp.)
Ansprechzeit (tA)≤ 100 ns
Kurzschlussfestigkeit (ISCCR)100 kAeff ( 220 kApeak )
Max. netzseitiger Überstromschutznicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes100 kA
TOV-Spannung (UT) – Charakteristik440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Anzahl der Ports1
Montage aufPEN- / N-Sammelschiene min. 35 mm2
Anschlussdurch Kabelschuh min. 35 mm2/max. 50 mm2
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
Einbaumaße (b x h x t)72 x 89 x 100 mm
Betriebsanzeigemittels LWL über DSI E 3
Erweiterte technische Daten
Max. prospektiver Kurzschlussstrom100 kAeff (220 kApeak)
Begrenzung / Löschung von Netzfolgeströmenbis 100 kAeff (220 kApeak)


Produktdatenblatt
Datenblatt zu DEHN 900220, EAN: 4013364106734
