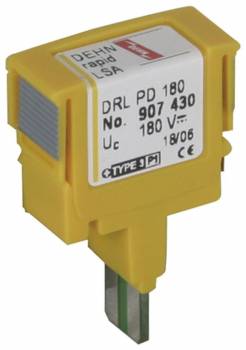

DEHN 907430 DRLPD180 Überspannungsableiter rapid LSA für 1 Dpader Un180V
|
43,60 EUR 44,15 EUR |
|||||||||||
|
( 51,88 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 475557 | ||||||||||
| Hersteller-Nr.: | 907430 | ||||||||||
| EAN-Code: | 4013364107670 | ||||||||||
| Gewicht: | 0.004 kg | ||||||||||
| Typ: | DRL PD 180 | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu DEHN 907430:
Einsatzbereiche
Der DRL PD 180 ist für den Einsatz in Gebäuden konzipiert, wo Datenleitungen gegen transienten Überspannungen geschützt werden müssen. Er ist besonders geeignet für Anwendungen in der Telekommunikation, wo ADSL- oder ISDN-Leitungen angeschlossen sind, sowie für Systeme mit Uk0- oder a/b-Adern. Die Verwendung in Kombination mit dem DRL-Steckmagazin ermöglicht eine modulare und flexible Installation in bestehenden oder neuen Installationssystemen.
Funktionen und Ausstattung im Detail
Der Schutzstecker bietet einen niedrigen Schutzpegel zwischen den Adern (Ader-Ader), was bedeutet, dass er Überspannungen bereits bei relativ geringen Spannungswerten ableitet und somit empfindliche Endgeräte effektiv schützt. Integriert ist ein Überstromschutz, der verhindert, dass bei einem Fehler oder einer Überlastung der Ableiter beschädigt wird. Dies erhöht die Zuverlässigkeit und Lebensdauer des Geräts. Die energetische Koordination mit dem DRL-Steckmagazin sorgt dafür, dass die Ableitungsenergie optimal verteilt wird und keine Überlastung einzelner Komponenten auftritt.
Technik verständlich erklärt
Der DRL PD 180 arbeitet als einstufiger Überspannungsableiter, was bedeutet, dass er direkt an der Stelle installiert wird, an der die Datenleitung an das Endgerät angeschlossen ist. Die Ableitung erfolgt über einen speziellen Halbleiter- oder Gasentladungsschutz, der bei Überspannung aktiv wird. Die integrierte Überstromsicherung schützt den Ableiter selbst vor thermischen Überlastungen. Die Montage erfolgt mittels EF 10 DRL, einem speziellen Befestigungselement, das den Stecker sicher im DRL-Steckmagazin hält.
Kompatibilität und Zubehör
Der Schutzstecker ist ausschließlich für den Einsatz im DRL-Steckmagazin vorgesehen. Die Montage erfolgt mit dem EF 10 DRL, einem speziellen Montageelement, das zur Befestigung im Magazin dient. Die Installation ohne DRL-Steckmagazin ist nicht empfohlen, da die vollen Schutzfunktionen nur in Kombination mit dem Magazin gewährleistet sind.
Montage und Installation
Die Montage erfolgt durch Einsetzen des Schutzsteckers in das DRL-Steckmagazin und Befestigung mittels EF 10 DRL. Die Installation ist nur in Verbindung mit dem DRL-Steckmagazin vorgesehen, da die energetische Koordination und die sichere Befestigung nur in diesem System gewährleistet sind.
Vorteile im Betrieb
Der DRL PD 180 bietet einen zuverlässigen Schutz für Datenleitungen gegen Überspannungen, insbesondere in Anlagen mit ADSL, ISDN, Uk0 oder a/b-Adern. Die integrierte Überstromsicherung erhöht die Lebensdauer und Sicherheit des Geräts. Die energetische Koordination mit dem DRL-Steckmagazin sorgt für eine optimale Energieableitung und verhindert Überlastungen. Die modulare Bauweise ermöglicht eine flexible und einfache Installation in bestehenden Systemen.
| Allgemein | |
| Ableiterklasse | O |
| Schutzart | IP 20 gesteckt |
| Anzahl der Adern | 1 DA |
| Nennspannung (UN) | 180 V |
| Höchste Dauerspannung DC (UC) | 180 V |
| Schutzpegel | niedrig Ader-Ader |
| Höchste Dauerspannung AC (UC) | 127 V |
| Überstromschutz | integriert |
| Montageart | mit EF 10 DRL |
| Nennstrom (IL) | 0,1 A |
| D1 Blitzstoßstrom (10/350 µs) gesamt in Kombination mit DRL 10 B... (Iimp) | 5 kA |
| Kompatibilität | DRL-Steckmagazin |
| D1 Blitzstoßstrom (10/350 µs) pro Ader in Kombination mit DRL 10 B... (Iimp) | 2,5 kA |
| Einsatzbereich | ADSL, ISDN, Uk0, a/b-Adern |
| C2 Nennableitstoßstrom (8/20 µs) gesamt in Kombination mit DRL 10 B... (In) | 10 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader in Kombination mit DRL 10 B... (In) | 5 kA |
| C1 Nennableitstoßstrom (8/20 µs) pro Ader ohne DRL 10 B... (In) | 0,25 kA |
| Schutzpegel Ad-PG bei Iimp D1 in Kombination mit DRL 10 B... (UP) | ≤ 500 V |
| Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP) | ≤ 270 V |
| Serienimpedanz pro Ader | 10 Ohm +/- 15% |
| Grenzfrequenz Ad-Ad (fG) | 61 MHz |
| Kapazität Ad-Ad (C) | ≤ 80 pF |
| Ausführung | Überstromschutz integriert |
| Betriebstemperaturbereich (TU) | 0 °C ... +70 °C |
| Einsteckbar in | LSA-Trennleiste 2/10 oder DRL 10 B... Steckmagazin |
| Gehäusewerkstoff | Polyamid PA 6.6 |
| Farbe | gelb |
| Prüfnormen | IEC 61643-21 / EN 61643-21 |
Fragen & Antworten
Wie ist die Lieferzeit von DEHN 907430 DRLPD180 Überspannungsableiter rapid LSA für 1 Dpader Un180V?
Der Artikel DEHN 907430 DRLPD180 Überspannungsableiter rapid LSA für 1 Dpader Un180V ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 907430 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an DEHN 907430 DRLPD180 Überspannungsableiter rapid LSA für 1 Dpader Un180V bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 907430 DRLPD180 Überspannungsableiter rapid LSA für 1 Dpader Un180V können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 10 Stück bieten wir DEHN 907430 DRLPD180 Überspannungsableiter rapid LSA für 1 Dpader Un180V für nur 40,98 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
