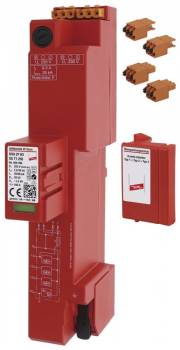

DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3
( 4.4 / 5 ) 7 Wertungen
DEHN 909396
Abbildung kann vom Original abweichen !
DEHN 909396DEHN 909396DEHN 909396
601,82 EUR 608,85 EUR
( 716,17 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 13,18 EUR monatl. Leasingrate
Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline
Bestand: >100 Stück
1x DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3
Datenblatt:file_download Download
Lieske-Nr.:1593916
Hersteller-Nr.: 909396
EAN-Code: 4013364409859
Gewicht:0.646 kg
Typ:DSH ZP B2 SG TT 255
Staffelpreise netto
Ab AnzahlPreis pro Stück
3552,17 EUR
6502,52 EUR
9452,87 EUR
12403,22 EUR

Produktinformationen zu DEHN 909396:

Der DEHN DSH ZP B2 SG TT 255 ist ein geprüfter Kombi-Ableiter der Typen 1+2+3, entwickelt für den Einsatz im Hauptstromversorgungssystem von Gebäuden gemäß DIN VDE 0100-443. Er ist speziell für TT- und TN-S-Systeme mit 3+1-Schaltung ausgelegt und bietet umfassenden Überspannungsschutz. Der Ableiter integriert eine überstromgeschützte 230 V Spannungsversorgung für die Leitungen N und L, wobei jeweils eine Ersatzsicherung für RfZ und APZ gemäß VDE-AR-N 4100 vorgesehen ist. Die Montage erfolgt werkzeuglos über die Click+Power-Anschlusstechnik, die speziell für das 40 mm Sammelschienensystem konzipiert ist, und wird ergänzt durch eine Push-in Erdungsklemme, die eine schnelle und sichere Erdverbindung ermöglicht.

Einsatzbereiche
Der Ableiter ist für den Einsatz in Gebäuden vorgesehen, insbesondere in Systemen mit Freileitungseinspeisung, auch ohne äußeres Blitzschutzsystem. Er schützt die elektrische Anlage vor transienten Überspannungen, die durch Blitzeinschläge oder Schaltvorgänge im Netz entstehen können. Die Anwendung erfolgt im Hauptstromversorgungssystem, wo eine hohe Schutzleistung erforderlich ist, um die gesamte elektrische Installation zu sichern.

Funktionen und Ausstattung im Detail
Der Kombi-Ableiter kombiniert die Schutzfunktionen der Typen 1, 2 und 3 in einem Gerät, wodurch eine kompakte und effiziente Lösung für die Überspannungsschutzanlage entsteht. Die integrierte 230 V Spannungsversorgung für N und L ermöglicht die Versorgung von Zusatzfunktionen wie RfZ oder APZ, wobei die überstromgeschützte Ausführung eine sichere Betriebsweise gewährleistet. Die Ersatzsicherungen sind direkt im Gerät integriert, was den Austausch im Fehlerfall vereinfacht.

Technik verständlich erklärt
Die Click+Power-Anschlusstechnik ermöglicht eine werkzeuglose Montage an das 40 mm Sammelschienensystem, wodurch die Installation schnell und ohne zusätzliche Werkzeuge erfolgen kann. Die Push-in Erdungsklemme sorgt für eine zuverlässige Erdverbindung, die für den ordnungsgemäßen Betrieb des Ableiters erforderlich ist. Die Schutzfunktionen der Typen 1+2+3 decken sowohl direkte Blitzeinschläge (Typ 1) als auch Überspannungen aus dem Netz (Typ 2) und lokale Schaltüberspannungen (Typ 3) ab.

Kompatibilität und Zubehör
Der Ableiter ist für TT- und TN-S-Systeme ausgelegt und passt sich an die gängigen Schaltanlagenkonfigurationen an. Im Lieferumfang sind ein Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld sowie 2 x Buchse und 2 x Stecker enthalten, die zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 dienen. Diese Komponenten ermöglichen die Integration in moderne Messsysteme, ohne dass zusätzliche Anschlussleitungen benötigt werden.

Montage und Installation
Die Montage erfolgt werkzeuglos an das 40 mm Sammelschienensystem mittels der Click+Power-Technik. Die Erdung wird über die Push-in Klemme hergestellt, was eine schnelle und sichere Installation ermöglicht. Die integrierten Ersatzsicherungen für RfZ und APZ erleichtern den Austausch im Fehlerfall. Die Verdrahtung des intelligenten Messsystems erfolgt über die im Lieferumfang enthaltenen Buchsen und Stecker.

Vorteile im Betrieb
Der DEHN DSH ZP B2 SG TT 255 bietet eine kompakte, werkzeuglose Montage und integrierte Funktionen für die Versorgung von Zusatzsystemen. Die Kombination der Schutztypen 1+2+3 in einem Gerät reduziert den Platzbedarf und vereinfacht die Planung der Überspannungsschutzanlage. Die integrierte Ersatzsicherung für RfZ und APZ sowie die werkzeuglose Montage erhöhen die Betriebssicherheit und reduzieren die Installationszeit. Die Verwendung im Hauptstromversorgungssystem gewährleistet einen umfassenden Schutz für die gesamte elektrische Anlage.

Allgemein
SchutztypTyp 1+2+3
SPD nach EN 61643-11 / IEC 61643-11Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 1 + Typ 2 + Typ 3
SystemtypTT- und TN-S-Systeme
Nennspannung AC (UN)230 / 400 V (50 / 60 Hz)
Schaltung3+1-Schaltung
Höchste Dauerspannung AC (UC)255 V (50 / 60 Hz)
Spannungsversorgung230 V V
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal)30 kA
Schutzfunktionüberstromgeschützt
Blitzstoßstrom (10/350 µs) [L-N] (Iimp)7,5 kA
MontagetechnikClick+Power-Anschlusstechnik
ErdungsklemmePush-in
Spezifische Energie [L-N] (W/R)14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp)30 kA
Sammelschienensystem40 mm
Ersatzsicherungfür RfZ / APZ
Spezifische Energie [N-PE] (W/R)225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (In)20 / 80 kA
NormDIN EN 61643-11
AnwendungHauptstromversorgungssystem
Schutzpegel [L-N] (UP)≤ 1,5 kV
EinsatzgebietGebäude mit Freileitungseinspeisung
Schutzpegel [N-PE] (UP)≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC)20 kV
Zubehör im LieferumfangAbdeck-Clip nach DIN VDE 0603-1, 2 x Buchse, 2 x Stecker
Max. netzseitiger Überstromschutz160 A gG
Verdrahtungfür intelligentes Messsystem nach VDE-AR 4100
TOV-Spannung [L-N] (UT) – Charakteristik440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (UT) – Charakteristik1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (PEN, 9 )16-25 mm2 mehrdrähtig, feindrähtig
Montage auf40-mm-Sammelschienensystem
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 30 (mit Abdeckung)
ZulassungenVDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (UN)230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (In)6,3 A
SicherungseinsatzSIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten
Schutzpegel [L-PE] (UP)≤ 1,6 kV


Produktdatenblatt
Datenblatt zu DEHN 909396, EAN: 4013364409859

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3 ?

Der Artikel DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3 ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 3 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 909396 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3 bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3 können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir DEHN 909396 DSH ZP B2 SG TT 255 Kombiableiter TNS-System Typ 1+2+3 für nur 552,17 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
