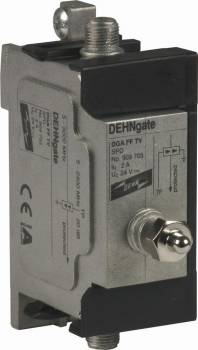

DEHN 909703 DGAFFTV Überspannungsableiter gate für 75 Ohm SAT- und BK
|
107,92 EUR 109,20 EUR |
|||||||||||
|
( 128,42 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 430847 | ||||||||||
| Hersteller-Nr.: | 909703 | ||||||||||
| EAN-Code: | 4013364085664 | ||||||||||
| Gewicht: | 0.233 kg | ||||||||||
| Typ: | DGA FF TV | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu DEHN 909703:
Einsatzbereiche
Der Ableiter ist für den Einsatz in allen gängigen TV- und SAT-Anlagen vorgesehen, insbesondere in Gebäuden, die über Koaxialkabelsysteme für Fernseh- und Breitbandkommunikation verfügen. Er schützt empfindliche Endgeräte wie Satellitenschüsseln, Empfänger, Set-Top-Boxen oder TV-Geräte vor transienten Überspannungen, die durch Blitzentladungen, Stromschwankungen oder andere elektrische Störungen im Netz auftreten können. Die platzsparende Bauform ermöglicht eine einfache Montage in Verteilerkästen, Wanddosen oder anderen Installationsschächten.
Funktionen und Ausstattung im Detail
Der Ableiter verfügt über einen integrierten Messausgang, der es ermöglicht, die Anlage auf ordnungsgemäße Funktion und Erdung zu überprüfen. Dieser Ausgang ist für die Wartung und Diagnose von Schutzsystemen nützlich, da er den Widerstandswert der Erdverbindung überprüfen lässt. Die Schirmung des Ableiters entspricht den erhöhten Anforderungen der Klasse A gemäß der Norm EN 50 083-2. Diese Klasse garantiert eine besonders hohe Schirmwirkung, die für die Vermeidung von Störungen in hochfrequenten Übertragungssystemen wie SAT- und BK-Anlagen erforderlich ist.
Technik verständlich erklärt
Der Ableiter arbeitet nach dem Prinzip der Überspannungsableitung: Bei Auftreten einer Spannung, die über dem zulässigen Betriebsspannungsbereich liegt, leitet er die überschüssige Energie über einen Ableitwiderstand oder einen Varistor (z. B. Metal-Oxide-Varistor) ab, um die nachgeschalteten Geräte zu schützen. Die F-Anschlüsse an beiden Enden ermöglichen eine direkte Verbindung in bestehende Koaxialkabelsysteme. Die Fernspeisetauglichkeit bedeutet, dass der Ableiter die Spannung, die über das Koaxialkabel für die Fernspeisung (z. B. 12 V oder 24 V) übertragen wird, nicht blockiert, sondern durchlässt, sodass die Fernspeisung weiterhin funktioniert.
Kompatibilität und Zubehör
Der Ableiter ist für 75 Ohm-Koaxialkabelsysteme ausgelegt, die in der Regel in SAT- und BK-Anlagen verwendet werden. Er ist kompatibel mit gängigen F-Steckverbindern und kann in bestehende Installationen ohne zusätzliche Adapter eingebaut werden. Die Norm EN 50 083-2 Klasse A stellt sicher, dass er die hohen Schirmanforderungen für professionelle und hochwertige Übertragungssysteme erfüllt.
Montage und Installation
Die Installation erfolgt durch einfaches Einstecken des Ableiters in die bestehende Koaxialleitung, wobei die F-Anschlüsse an den entsprechenden Enden der Leitung angeschlossen werden. Die platzsparende Bauform ermöglicht eine Montage in engen Räumen, wie sie in Verteilerkästen oder Wanddosen üblich sind. Die integrierte Erdverbindung muss gemäß den Vorschriften der jeweiligen Normen (z. B. VDE 0100) an das Erdungssystem angeschlossen werden, um die Schutzfunktion zu gewährleisten.
Vorteile im Betrieb
Der Ableiter bietet einen zuverlässigen Schutz vor Überspannungen, die durch äußere Einflüsse wie Blitzschlag oder Netzstörungen verursacht werden. Die Fernspeisetauglichkeit gewährleistet die Funktionalität der gesamten Anlage, auch wenn Fernspeisung aktiv ist. Die integrierte Messfunktion ermöglicht eine einfache Prüfung der Anlage, was die Wartung und Fehlerdiagnose vereinfacht. Die Schirmung nach Klasse A nach EN 50 083-2 sorgt für eine hohe Störfestigkeit und minimiert die Gefahr von Signalstörungen in der Übertragung.
| Allgemein | |
| Hersteller | DEHN |
| Schutzart | Überspannungsableiter |
| Anschlussart | F-Anschluss |
| Impedanz | 75 Ohm |
| Schirmklasse | A |
| Norm | EN 50 083-2 |
| Messausgang | integriert |
| Fernspeisetauglich | |
| Detail | |
| Ableiterklasse | { |
| Höchste Dauerspannung DC (UC) | 24 V |
| Nennstrom (IL) | 2 A |
| D1 Blitzstoßstrom (10/350 µs) (Iimp) | 0,2 kA |
| C2 Nennableitstoßstrom (8/20 µs) (In) | 1,5 kA |
| Schutzpegel bei Iimp D1 (UP) | ≤ 230 V |
| Schutzpegel bei In C2 (UP) | ≤ 300 V |
| Schutzpegel bei 1 kV/µs C3 (UP) | ≤ 60 V |
| Frequenzbereich | DC / 5-3000 MHz |
| Einfügungsdämpfung 5-862 MHz typ. | 1,2 dB |
| Einfügungsdämpfung 862-2400 MHz typ. | 1,4 dB |
| Einfügungsdämpfung 2400-3000 MHz typ. | 2 dB |
| Rückflussdämpfung | ≥ 14 dB |
| Rückflussdämpfung (47-2400 MHz) | ≥ 18 dB (-1,5 dB/Oktave) |
| Rückflussdämpfung Prüfbuchse (5-47 MHz) | ≥ 18 dB |
| Prüfbuchse Anschlussdämpfung | 20 dB |
| Schirmdämpfung 5-300 MHz | ≥ 85 dB |
| Schirmdämpfung 300-470 MHz | ≥ 80 dB |
| Schirmdämpfung 470-1000 MHz | ≥ 75 dB |
| Schirmdämpfung 1000-2400 MHz | ≥ 55 dB |
| Wellenwiderstand (Z) | 75 Ohm |
| Betriebstemperaturbereich (TU) | -40 °C ... +80 °C |
| Schutzart (bei angeschlossenen Leitungen) | IP 30 |
| Montage auf | 35 mm Hutschiene nach EN 60715 oder Wandmontage |
| Anschluss Eingang / Ausgang | F Buchse / F Buchse |
| Erdung über | Hutschiene oder Schraubanschluss |
| Gehäusewerkstoff | Metall |
| Farbe | blank |
| Prüfnormen | IEC 61643-21 / EN 61643-21 |
| Zubehör | 2x F-Stecker |
