DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen
( 4.5 / 5 ) 14 Wertungen

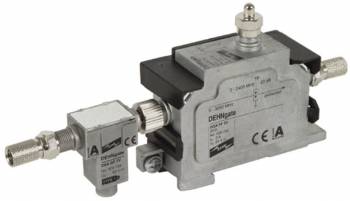

DEHN 909705
Abbildung kann vom Original abweichen !
DEHN 909705DEHN 909705DEHN 909705
155,04 EUR 156,82 EUR
( 184,50 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen
Datenblatt:file_download Download
Lieske-Nr.:212755
Hersteller-Nr.: 909705
EAN-Code: 4013364105706
Gewicht:0.283 kg
Typ:DGA GFF TV
Staffelpreise netto
Ab AnzahlPreis pro Stück
5143,41 EUR
10131,78 EUR
15120,16 EUR
20108,53 EUR

Produktinformationen zu DEHN 909705:

Der DEHN DGA GFF TV ist ein fernspeisetauglicher Kombiableiter mit F-Anschluss, speziell entwickelt für den Einsatz in 75 Ohm SAT- und BK-Anlagen. Er dient als Überspannungsschutzgerät, das Signale im Hochfrequenzbereich sicher überträgt, während es gleichzeitig vor transienten Überspannungen schützt, die durch Blitzeinwirkung oder Netzstörungen entstehen können. Das Gerät ist für die platzsparende Installation in typischen TV- und SAT-Systemen konzipiert und eignet sich insbesondere für Anwendungen, bei denen eine hohe Schirmwirkung erforderlich ist.

Einsatzbereiche
Der Ableiter wird in Satelliten- und Kabel-TV-Anlagen eingesetzt, wo die Signale über Koaxialkabel mit einem Wellenwiderstand von 75 Ohm übertragen werden. Er ist besonders geeignet für Installationen in Wohngebäuden, Mehrfamilienhäusern oder Gewerbeobjekten, in denen Fernseh- und Breitbandkommunikationssysteme betrieben werden. Die Fernspeisetauglichkeit ermöglicht die Versorgung von Endgeräten wie Satelliten- oder Kabel-Verteilerboxen über das Koaxialkabel, ohne dass zusätzliche Stromversorgungen notwendig sind.

Funktionen und Ausstattung im Detail
Der DGA GFF TV verfügt über einen integrierten Messausgang, der eine Anlagenüberprüfung ermöglicht. Dieser Ausgang wird genutzt, um die Funktion des Ableiters und die Qualität der Signübertragung zu überprüfen, beispielsweise durch Messung der Dämpfung oder des Reflexionsfaktors. Die integrierte Schirmung entspricht den erhöhten Anforderungen der Klasse A nach EN 50 083-2, was eine besonders hohe Abschirmwirkung gegen elektromagnetische Störungen gewährleistet. Dies ist entscheidend, um die Signalqualität in empfindlichen Anlagen zu erhalten.

Technik verständlich erklärt
Der Ableiter kombiniert die Funktionen eines Überspannungsschutzgeräts mit der Signalübertragung. Bei normaler Betriebsbedingung leitet er Hochfrequenzsignale (z. B. TV- oder Internet-Signale) unverändert weiter. Bei Auftreten einer Überspannung, beispielsweise durch einen Blitzschlag im Stromnetz oder in der Antennenschiene, aktiviert sich der Ableiter und leitet die überschüssige Energie sicher ab, um empfindliche Endgeräte zu schützen. Die Fernspeisetauglichkeit bedeutet, dass das Gerät auch dann funktioniert, wenn über das Koaxialkabel eine Gleichspannung (z. B. 12 V oder 24 V) zur Stromversorgung von Endgeräten übertragen wird. Die Schirmung nach Klasse A nach EN 50 083-2 sorgt dafür, dass elektromagnetische Störungen, die durch andere Geräte oder Umgebungsbedingungen entstehen, nicht in das Signal übertragen werden.

Kompatibilität und Zubehör
Der Ableiter ist für 75 Ohm Koaxialkabel ausgelegt und wird in SAT- und BK-Anlagen eingesetzt. Er ist kompatibel mit gängigen F-Steckverbindern, die in der deutschen und europäischen Installationstechnik Standard sind. Die Fernspeisetauglichkeit ermöglicht die Verwendung in Systemen, die über das Koaxialkabel Strom für Endgeräte wie Set-Top-Boxen oder Verteilerboxen übertragen.

Montage und Installation
Die Installation erfolgt in der Regel direkt in die Koaxialleitung, beispielsweise an der Eingangsschnittstelle einer Wohnung, in einem Verteilerkasten oder an der Antennenanschlussdose. Der Ableiter wird in die Leitung eingeschraubt, wobei die F-Stecker an beiden Seiten angeschlossen werden. Die platzsparende Bauform ermöglicht eine kompakte Montage, auch in engen Verteilerkästen.

Vorteile im Betrieb
Der DGA GFF TV bietet einen zuverlässigen Überspannungsschutz für empfindliche Elektronik in SAT- und BK-Anlagen. Die Fernspeisetauglichkeit reduziert die Notwendigkeit zusätzlicher Stromversorgungen, was die Installation vereinfacht. Die hohe Schirmwirkung nach Klasse A nach EN 50 083-2 sorgt für eine stabile Signalübertragung und minimiert Störungen. Der integrierte Messausgang ermöglicht eine einfache Diagnose und Wartung der Anlage, ohne dass zusätzliche Messgeräte benötigt werden. Die Bauform ist für den Einsatz in typischen Wohn- und Gewerbeanlagen ausgelegt, wobei die Installation schnell und ohne spezielle Fachkenntnisse erfolgen kann.

Allgemein
AnschlussartF-Anschluss
Wellenwiderstand75 Ohm
SchirmklasseA
NormEN 50 083-2
Messausgangintegriert
Fernspeisetauglichkeitja
Detail
AbleiterklasseH {
Höchste Dauerspannung DC (UC)24 V
Nennstrom (IL)2 A
D1 Blitzstoßstrom (10/350 µs) (Iimp)2,5 kA
C2 Nennableitstoßstrom (8/20 µs) (In)10 kA
Schutzpegel bei Iimp D1 (UP)≤ 230 V
Schutzpegel bei In C2 (UP)≤ 300 V
Schutzpegel bei 1 kV/µs C3 (UP)≤ 60 V
FrequenzbereichDC / 5-2400 MHz
Einfügungsdämpfung 5-862 MHz typ.1,7 dB
Einfügungsdämpfung 862-2400 MHz typ.1,9 dB
Rückflussdämpfung (5-8 MHz)≥ 10 dB
Rückflussdämpfung (8-47 MHz)≥ 14 dB
Rückflussdämpfung (47-2400 MHz)≥ 18 dB (-1,5 dB/Oktave)
Rückflussdämpfung Prüfbuchse (5-47 MHz)≥ 18 dB
Prüfbuchse Anschlussdämpfung20 dB
Schirmdämpfung 5-300 MHz≥ 85 dB
Schirmdämpfung 300-470 MHz≥ 80 dB
Schirmdämpfung 470-1000 MHz≥ 75 dB
Schirmdämpfung 1000-2400 MHz≥ 55 dB
Wellenwiderstand (Z)75 Ohm
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Schutzart (bei angeschlossenen Leitungen)IP 30
Montage auf35 mm Hutschiene nach EN 60715 oder Wandmontage
Anschluss Eingang / AusgangF Buchse / F Buchse
Erdung überHutschiene oder Schraubanschluss
GehäusewerkstoffMetall
Farbeblank
PrüfnormenIEC 61643-21 / EN 61643-21
Zubehör2x F-Stecker


Produktdatenblatt
Datenblatt zu DEHN 909705, EAN: 4013364105706

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen?

Der Artikel DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 909705 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir DEHN 909705 DGAGFFTV Kombiableiter gate für 75 Ohm SAT- und BK-Anlagen für nur 143,41 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
