DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme
( 4 / 5 ) 5 Wertungen
DEHN 918401

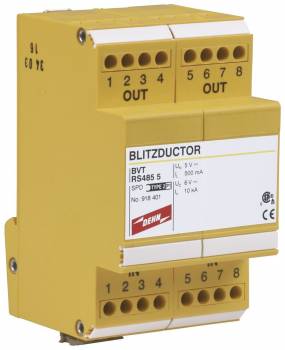

Abbildung kann vom Original abweichen !
DEHN 918401DEHN 918401
242,91 EUR 245,82 EUR
( 289,06 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme
Datenblatt:file_download Download
Lieske-Nr.:474156
Hersteller-Nr.: 918401
EAN-Code: 4013364074224
Gewicht:0.199 kg
Typ:BVT RS485 5
Staffelpreise netto
Ab AnzahlPreis pro Stück
5228,34 EUR
10213,76 EUR
15199,19 EUR
20184,61 EUR

Produktinformationen zu DEHN 918401:

Der DEHN Überspannungsableiter Typ BVT RS485 5 ist ein kompakter Geräteschutz für mehradrige Signalwege, speziell ausgelegt für den Einsatz in industriellen und technischen Anlagen. Er gehört zur Produktfamilie BLITZDUCTOR VT und dient dem Schutz von Busschnittstellen wie RS485, RS422 oder V.11. Der Ableiter ist für die Montage auf einer 35 mm Hutschiene nach EN 60715 konzipiert und bietet Schraubklemmanschlüsse für den sicheren Anschluss der Leitungen. Er ist für den Einsatz in Systemen mit einer Nennspannung von 5 V DC ausgelegt, wobei die höchste Dauerspannung bei 6 V DC liegt. Der Nennstrom beträgt 0,5 A. Die Schutzfunktion wird durch einen Ableiter der Klasse Q realisiert, der gemäß IEC 61643-21 / EN 61643-21 geprüft ist und energetisch koordiniert nach IEC 61643-22 ist.

Einsatzbereiche
Der Ableiter ist für vielfältige Anwendungen geeignet, insbesondere für vieradrige symmetrische Schnittstellen wie RS485/422, die in der industriellen Automatisierung, in der Gebäudeautomation oder in der Prozesssteuerung eingesetzt werden. Er kann ebenfalls für Temperaturfühler verwendet werden, wo eine zuverlässige Signalübertragung trotz elektromagnetischer Störungen erforderlich ist. Die Möglichkeit zur direkten oder indirekten Schirmerdung sowie der Anschluss eines Signal Ground (SG) erweitert die Einsatzmöglichkeiten in komplexen Systemen mit unterschiedlichen Erdungskonzepten.

Funktionen und Ausstattung im Detail
Der Ableiter verfügt über sechs Anschlussklemmen, die für die Verbindung von Eingang und Ausgang der Signalleitungen sowie für die Erdung vorgesehen sind. Die Anschlussquerschnitte für eindrähtige und feindrähtige Leitungen liegen zwischen 0,08 und 2,5 mm². Das Anzugsdrehmoment für die Schraubklemmen beträgt 0,5 Nm. Die Erdung erfolgt über eine Schraubklemme, die eine sichere und dauerhafte Verbindung zum Erdungssystem ermöglicht. Das Gehäuse besteht aus einem thermoplastischen Werkstoff, der der Flammschutzklasse UL 94 V-0 entspricht, und ist in gelber Farbe ausgeführt. Die Schutzart IP 20 gewährleistet einen Schutz gegen Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub.

Technik verständlich erklärt
Der Ableiter schützt die angeschlossenen Geräte vor Überspannungen, die durch Blitzentladungen, elektrische Störungen oder andere transienten Spannungsspitzen verursacht werden. Bei einem Überspannungsimpuls leitet der Ableiter die Energie über die Schutzfunktion ab, wobei der Schutzpegel Ad-Ad bei einem Nennableitstoßstrom von 10 kA (8/20 µs) ≤ 20 V beträgt. Dieser Wert stellt sicher, dass die angeschlossenen Geräte nicht durch die Überspannung beschädigt werden. Der Schutzpegel Ad-PG beträgt ≤ 700 V unter denselben Bedingungen. Bei einem schnellen Spannungsanstieg von 1 kV/µs beträgt der Schutzpegel Ad-Ad ≤ 8,5 V und Ad-PG ≤ 600 V. Die Serienimpedanz pro Ader beträgt 1,8 Ohm, was eine geringe Signalverzerrung gewährleistet. Die Grenzfrequenz Ad-Ad liegt bei 1,7 MHz, was die Bandbreite für die Signalübertragung definiert. Die Kapazität Ad-Ad beträgt ≤ 5 nF, was die Signalkapazität begrenzt und somit die Signalintegrität erhält.

Kompatibilität und Zubehör
Der Ableiter ist für den Einsatz in Systemen mit RS485/422-Schnittstellen konzipiert und kann in Kombination mit anderen Geräteschutzsystemen eingesetzt werden, die ebenfalls nach IEC 61643-21 geprüft sind. Die Montage auf der 35 mm Hutschiene ermöglicht eine einfache Integration in bestehende Schaltschränke. Die direkte oder indirekte Schirmerdung sowie der Anschluss eines Signal Ground (SG) erlauben eine flexible Anpassung an verschiedene Systemkonfigurationen. Die Zulassung nach CSA und die Prüfzeichen sowie UKCA bestätigen die Konformität mit den geltenden Sicherheits- und Qualitätsnormen.

Montage und Installation
Die Montage erfolgt auf einer 35 mm Hutschiene, wobei die Baubreite des Ableiters 3 TE beträgt. Die Schraubklemmen ermöglichen eine einfache und sichere Verbindung der Signalleitungen. Die Erdungsklemme muss an das Erdungssystem angeschlossen werden, um die Schutzfunktion zu gewährleisten. Die Betriebstemperaturbereich liegt zwischen -40 °C und +80 °C, was den Einsatz in einer Vielzahl von Umgebungen ermöglicht.

Vorteile im Betrieb
Der Ableiter bietet einen zuverlässigen Schutz für empfindliche elektronische Geräte vor transienten Überspannungen. Die Kombination aus geringer Serienimpedanz, niedrigem Schutzpegel und hoher Kapazität sorgt für eine effiziente Signalübertragung mit minimaler Störung. Die Montage auf der Hutschiene und die Schraubklemmen erleichtern die Installation und Wartung. Die Konformität mit internationalen Normen gewährleistet eine hohe Qualität und Sicherheit im Betrieb.

Allgemein
AbleiterklasseQ
Nennspannung DC (UN)5 V
Höchste Dauerspannung DC (UC)6 V
Nennstrom (IL)0,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp)0,8 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (In)10 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In)10 kA
Schutzpegel Ad-Ad bei In C2 (UP)≤ 20 V
Schutzpegel Ad-PG bei In C2 (UP)≤ 700 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP)≤ 8,5 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (UP)≤ 600 V
Serienimpedanz pro Ader1,8 Ohm
Grenzfrequenz Ad-Ad (fG)1,7 MHz
Kapazität Ad-Ad (C)≤ 5 nF
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
SchutzartIP 20
Montage auf35 mm Hutschiene nach EN 60715
Anschluss Eingang / AusgangSchraube / Schraube
Anschlussquerschnitt eindrähtig0,08-2,5 mm2
Anschlussquerschnitt feindrähtig0,08-2,5 mm2
Anzugsdrehmoment (Anschlussklemmen)0,5 Nm
Erdung überSchraubklemme
GehäusewerkstoffThermoplast, UL 94 V-0
Farbegelb
PrüfnormenIEC 61643-21 / EN 61643-21
ZulassungenCSA


Produktdatenblatt
Datenblatt zu DEHN 918401, EAN: 4013364074224

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme?

Der Artikel DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 918401 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir DEHN 918401 BVTRS4855 Überspannungsableiter BLITZDUCTOR VT für Bussysteme für nur 228,34 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
