DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck
( 4.8 / 5 ) 12 Wertungen

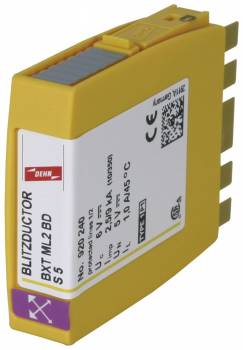

DEHN 920240
Abbildung kann vom Original abweichen !
DEHN 920240DEHN 920240DEHN 920240
180,03 EUR 182,16 EUR
( 214,24 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck
Datenblatt:file_download Download
Lieske-Nr.:311967
Hersteller-Nr.: 920240
EAN-Code: 4013364118348
Gewicht:0.021 kg
Typ:BXT ML2 BD S 5
Staffelpreise netto
Ab AnzahlPreis pro Stück
5169,23 EUR
10158,43 EUR
15147,62 EUR
20136,82 EUR

Produktinformationen zu DEHN 920240:

Der DEHN BXT ML2 BD S 5 ist ein platzsparendes Kombiableiter-Modul, speziell entwickelt für den Schutz einer Doppelader an erdpotentialfreien symmetrischen Schnittstellen. Das Modul integriert die Funktionen eines Ableiters und eines Überwachungssystems in einem kompakten Gehäuse, wodurch es in Installationen mit begrenztem Platzvolumen besonders vorteilhaft eingesetzt werden kann. Es dient der Absicherung von Datenleitungen gegen Überspannungen, die durch Blitzschlag oder elektrische Störungen entstehen können, und gewährleistet so die Funktionsfähigkeit und Langlebigkeit angeschlossener Geräte.

Einsatzbereiche
Das Modul ist für den Einsatz in IT- und Telekommunikationsanlagen vorgesehen, insbesondere in Systemen, die über erdpotentialfreie symmetrische Schnittstellen kommunizieren. Typische Anwendungsfälle sind die Schutzinstallationen in Serverräumen, Netzwerkzentralen, Telefonanlagen oder in industriellen Steuerungssystemen, wo die Integrität der Datenübertragung von hoher Bedeutung ist. Die wahlweise direkte oder indirekte Schirmerdung ermöglicht eine flexible Anpassung an unterschiedliche Installationssituationen und Schutzkonzepte.

Funktionen und Ausstattung im Detail
Ein zentrales Merkmal des Moduls ist die integrierte LifeCheck-Funktion. Diese erkennt thermische oder elektrische Überlastzustände, die auf eine Schädigung des Ableiters hindeuten. Nach einem solchen Ereignis ist der Ableiter auszutauschen, um den Schutzdienst weiterhin sicherzustellen. Die Überwachung erfolgt berührungslos, wodurch eine ständige Kontrolle ohne physischen Zugriff möglich ist. Die Anzeige der Zustandsinformationen erfolgt über die DEHNrecord LC, SCM oder MCM, die als externe Überwachungseinheiten dienen.

Technik verständlich erklärt
Der Ableiter schützt die angeschlossene Doppelader vor transienten Überspannungen, die durch äußere Einflüsse wie Blitzentladungen oder induktive Störungen entstehen. Die Kombination aus direkter und indirekter Schirmerdung ermöglicht eine anwendungsspezifische Auswahl der Erdungsmethode, wodurch die Installation an bestehende Systeme angepasst werden kann. Die LifeCheck-Funktion basiert auf einem internen Sensor, der Temperatur- und Stromveränderungen erfasst und diese an die externe Überwachungseinheit überträgt. Dies gewährleistet eine kontinuierliche Zustandsüberwachung ohne zusätzliche Installationseffort.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz mit den Überwachungseinheiten DEHNrecord LC, SCM und MCM konzipiert. Diese Geräte dienen als Schnittstelle zur visuellen oder digitalen Anzeige des Zustands des Ableiters. Die Kompatibilität mit diesen Systemen ermöglicht eine zentrale Überwachung mehrerer Ableiter in einem Netzwerk, was die Wartung und Fehlerdiagnose vereinfacht.

Montage und Installation
Die Montage erfolgt in Standard-Installationsschienen, typischerweise in 35 mm DIN-Schienen, die in Verteilerkästen oder Schaltschränken verbaut sind. Die Installation erfordert keine zusätzlichen Werkzeuge oder Bauteile, außer den notwendigen Verbindungselementen für die Leitung. Die wahlweise Schirmerdung erfordert eine Entscheidung bei der Installation, je nachdem, ob eine direkte Erdung der Schirmung oder eine indirekte Erdung über einen separaten Erdungspfad gewünscht ist.

Vorteile im Betrieb
Der Einsatz des BXT ML2 BD S 5 bietet eine kompakte und effiziente Lösung für den Überspannungsschutz in Datenleitungen. Die integrierte LifeCheck-Funktion reduziert die Wartungskosten, da der Zustand des Ableiters kontinuierlich überwacht wird und ein Austausch erst dann erforderlich ist, wenn tatsächlich eine Schädigung eingetreten ist. Die berührungslose Anzeige über externe Geräte ermöglicht eine zentrale Überwachung, wodurch die Verfügbarkeit und Sicherheit der Anlage erhöht wird. Die Flexibilität bei der Schirmerdung erweitert die Einsatzmöglichkeiten in verschiedenen Installationsszenarien.

Allgemein
ProduktartKombiableiter-Modul
Schutzartfür 1 Doppelader
Schnittstelleerdpotentialfreie symmetrische Schnittstelle
Schirmerdungwahlweise direkt oder indirekt
ÜberwachungsfunktionLifeCheck
Anzeigeberührungslos
KompatibilitätDEHNrecord LC / SCM / MCM
Technische Daten
AbleiterüberwachungLifeCheck
AbleiterklasseM
Nennspannung (UN)5 V
Höchste Dauerspannung DC (UC)6,0 V
Höchste Dauerspannung AC (UC)4,2 V
Nennstrom bei 45 °C (IL)1,0 A
D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp)9 kA
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp)2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In)20 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (In)10 kA
Schutzpegel Ad-Ad bei Iimp D1 (UP)≤ 25 V
Schutzpegel Ad-PG bei Iimp D1 (UP)≤ 550 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP)≤ 9 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (UP)≤ 550 V
Serienimpedanz pro Ader1,0 Ohm
Grenzfrequenz Ad-Ad (fG)1,0 MHz
Kapazität Ad-Ad (C)≤ 5,4 nF
Kapazität Ad-PG (C)≤ 25 pF
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Schutzart (gesteckt)IP 20
Einsteckbar inBasisteil BXT BAS / BSP BAS 4
Erdung überBasisteil BXT BAS / BSP BAS 4
GehäusewerkstoffPolyamid PA 6.6
Farbegelb
PrüfnormenIEC 61643-21 / EN 61643-21
ZulassungenCSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-Klassifizierungbis SIL3 *)
ATEX-ZulassungenDEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-ZulassungenDEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-Zulassungen (1)2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-Zulassungen (2)2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory CertificationCCC No. 2021312304001155


Produktdatenblatt
Datenblatt zu DEHN 920240, EAN: 4013364118348

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck?

Der Artikel DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 920240 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir DEHN 920240 BXTML2BDS5 Kombiableiter für 1 Doppelader BLITZDUCTOR XT LifeCheck für nur 169,23 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
