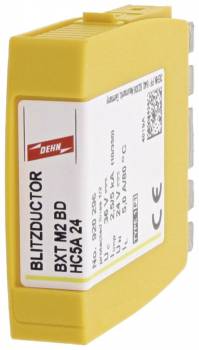

DEHN 920296 BXT M2 BD HC5A 24 Kombiableiter-Modul für 1 Doppelader
|
81,03 EUR 81,97 EUR |
|||||||||||
|
( 96,43 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1424888 | ||||||||||
| Hersteller-Nr.: | 920296 | ||||||||||
| EAN-Code: | 4013364340015 | ||||||||||
| Gewicht: | 0.021 kg | ||||||||||
| Typ: | BXT M2 BD HC5A 24 | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu DEHN 920296:
Einsatzbereiche
Das Modul wird in industriellen Anlagen eingesetzt, wo elektrische Signale über symmetrische Leitungen übertragen werden, beispielsweise in Automatisierungssystemen, Gebäudeleittechnik oder Prozesssteuerungen. Es schützt die empfindlichen elektronischen Komponenten vor transienten Spannungsspitzen, die durch Blitzentladungen, Schaltvorgänge oder elektromagnetische Störungen verursacht werden. Die Anwendung erfolgt insbesondere in Systemen, die motorbetriebene Stellantriebe steuern, bei denen die Stromstärken während des Anlaufs und im Betrieb bis zu 5 A betragen.
Funktionen und Ausstattung im Detail
Das Kombi-Ableiter-Modul integriert mehrere Schutzfunktionen in einem Gehäuse. Es schützt eine Doppelader, die als symmetrische Schnittstelle fungiert, gegen Überspannungen. Die Konstruktion ist so ausgelegt, dass sie die Signalleitungen vor transienten Spannungsanstiegen schützt, ohne die Signalintegrität zu beeinträchtigen. Die Modulbauform ermöglicht eine einfache Montage in Standard-Schalttafeln oder Schaltschränken. Die Abstimmung auf Stellantriebe mit bis zu 5 A Anlauf- und Betriebsstrom gewährleistet eine zuverlässige Funktion unter realen Betriebsbedingungen.
Technik verständlich erklärt
Der Ableiter arbeitet nach dem Prinzip der Überspannungsableitung, bei dem überschüssige Energie über einen Ableitwiderstand oder eine Varistor-Struktur abgeleitet wird, sobald eine bestimmte Spannungsschwelle überschritten wird. Die symmetrische Anordnung der Doppelader ermöglicht einen effizienten Schutz beider Leiter gegen gemeinsame Modus- und Differentialmodus-Überspannungen. Das Modul ist für den Einsatz in erdpotentialfreien Systemen konzipiert, was bedeutet, dass es keine direkte Erdverbindung benötigt, sondern die Schutzfunktion über die Leitungsstruktur selbst realisiert.
Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Systemen mit symmetrischen Schnittstellen ausgelegt und kann in Kombination mit anderen DEHN-Überspannungsschutzmodulen in einem Schaltschrank integriert werden. Es ist speziell für die Steuerung motorbetriebener Stellantriebe abgestimmt, wobei die maximalen Ströme von 5 A berücksichtigt sind. Die Verwendung in anderen Anwendungsfällen ist möglich, sofern die elektrischen Parameter (Spannung, Strom, Impedanz) mit den Spezifikationen des Moduls übereinstimmen.
Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln oder Schaltschränken. Das Modul wird in die vorgesehenen Montageöffnungen eingesetzt und mit den entsprechenden Leitungen verbunden. Die Verkabelung erfolgt an den vorgesehenen Anschlussklemmen, wobei die Doppelader an die entsprechenden Pole angeschlossen wird. Die Installation erfordert keine speziellen Werkzeuge oder zusätzliche Komponenten. Die Montage ist so ausgelegt, dass sie ohne zusätzliche Erdverbindungen funktioniert, da das Modul für erdpotentialfreie Systeme konzipiert ist.
Vorteile im Betrieb
Durch die kompakte Bauform wird der Platzbedarf im Schaltschrank minimiert. Die integrierte Schutzfunktion für eine Doppelader reduziert die Anzahl der notwendigen Einzelkomponenten. Die Zuverlässigkeit unter realen Betriebsbedingungen, insbesondere bei motorbetriebenen Stellantrieben mit Anlaufströmen bis 5 A, gewährleistet einen stabilen Betrieb der Steuerungssysteme. Die einfache Montage und Integration in bestehende Systeme erhöhen die Wartbarkeit und reduzieren die Installationszeit.
| Allgemein | |
| Schutzart | für 1 Doppelader - |
| Schnittstelle | erdpotentialfrei, symmetrisch - |
| Anwendung | Steuerung motorbetriebener Stellantriebe - |
| max. Anlauf- und Betriebsstrom | 5 A |
| Erweiterte technische Daten | |
| Max. Ableitstoßstrom (8/20 µs) [1/2 - PG], [1+2 - PG] (Imax) | 20 kA |
| Schutzpegel Ad-PG bei 1 kV/µs C3 nach Belastung mit Imax (UP) | < 600 V |
| Technische Daten | |
| Ableiterklasse | M |
| Nennspannung (UN) | 24 V |
| Höchste Dauerspannung DC (UC) | 36 V |
| Höchste Dauerspannung AC (UC) | 25,5 V |
| Nennstrom (IL) | 5 A |
| D1 Blitzstoßstrom (10/350 µs) gesamt (Iimp) | 5 kA |
| D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp) | 2,5 kA |
| C2 Nennableitstoßstrom (8/20 µs) gesamt (In) | 20 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro Ader (In) | 10 kA |
| Schutzpegel Ad-Ad bei Iimp D1 (UP) | ≤ 240 V |
| Schutzpegel Ad-PG bei Iimp D1 (UP) | ≤ 650 V |
| Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP) | ≤ 150 V |
| Schutzpegel Ad-PG bei 1 kV/µs C3 (UP) | ≤ 600 V |
| Serienimpedanz pro Ader | 0 Ohm |
| Grenzfrequenz Ad-Ad (fG) | 1,56 MHz |
| Betriebstemperaturbereich (TU) | -40 °C ... +80 °C |
| Schutzart (gesteckt) | IP 20 |
| Einsteckbar in (bis IL = 3 A) | Basisteil BXT BAS |
| Einsteckbar in (bis IL = 5 A) | Basisteil BSP BAS 4 |
| Erdung über | Basisteil BXT BAS / BSP BAS 4 |
| Gehäusewerkstoff | Polyamid PA 6.6 |
| Farbe | gelb |
| Prüfnormen | IEC 61643-21 / EN 61643-21 |
| Zulassungen | SIL |
| SIL-Klassifizierung | bis SIL3 *) |
