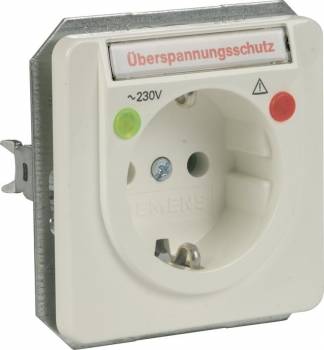

DEHN 924335 NSMPROTW SCHUKO-Steckdose mit Überspannungsableiter DELTA profil titanws
|
204,25 EUR 206,61 EUR |
|||||||||||
|
( 243,06 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 101040 | ||||||||||
| Hersteller-Nr.: | 924335 | ||||||||||
| EAN-Code: | 4013364071773 | ||||||||||
| Gewicht: | 0.123 kg | ||||||||||
| Typ: | NSM PRO TW | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu DEHN 924335:
Einsatzbereiche
Der NSM PRO TW ist für den Einsatz in elektrischen Anlagen vorgesehen, die empfindliche elektronische Geräte beinhalten, wie z. B. IT-Systeme, Kommunikationsanlagen, Haushaltsgeräte oder industrielle Steuerungen. Er wird in der Regel an den Übergängen zwischen Blitzschutz-Zonen 1 und 2 installiert, wo die Überspannungsgefahr besonders hoch ist. Die Schutzbeschaltung ist für den Einbau in Standard-Steckdosenkästen ausgelegt und passt sich an die gängigen Installationssysteme an.
Funktionen und Ausstattung im Detail
Der Ableiter verfügt über eine verwechslungssichere Y-Schutzbeschaltung, die eine korrekte und eindeutige Zuordnung der Schutzleiter gewährleistet. Diese Konstruktion minimiert das Risiko von Fehlverbindungen und erhöht die Sicherheit im Betrieb. Die integrierte Überwachungseinrichtung überprüft den Zustand des Ableiters und signalisiert bei Funktionsverlust. Die Abtrennvorrichtung sorgt dafür, dass der Ableiter im Fehlerfall vom Netz getrennt wird, um eine Gefährdung durch fehlerhafte Schutzfunktion zu vermeiden. Die Steckdose ist als Schutzkontakt-Steckdose ausgeführt, was die Verwendung von Geräten mit Schutzleiter ermöglicht.
Technik verständlich erklärt
Der NSM PRO TW arbeitet nach dem Prinzip des Überspannungsableiters, der bei Überspannungen im Netz die Spannung über einen Ableitwiderstand oder -kondensator abführt, um empfindliche Geräte zu schützen. Die Y-Schutzbeschaltung sorgt dafür, dass die Schutzleiter (PE) und die Phasenleiter (L, N) korrekt und eindeutig verbunden sind, was die Zuverlässigkeit erhöht. Die Überwachungseinrichtung überprüft kontinuierlich die elektrischen Parameter und kann bei einem Ausfall eine visuelle oder elektrische Signalisierung auslösen. Die Abtrennvorrichtung ist ein mechanisches Element, das den Ableiter im Fehlerfall vom Netz trennt, um eine Gefährdung zu vermeiden.
Kompatibilität und Zubehör
Der Ableiter ist für den Einsatz in Elektroinstallationssystemen ausgelegt und kann in Standard-Steckdosenkästen eingebaut werden. Er ist für den Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1–2 und höher vorgesehen. Die Verwendung mit anderen DEHN-Produkten ist nicht ausdrücklich genannt, jedoch ist die Norm EN 61643-11 ein Standard für Überspannungsschutzgeräte, sodass eine Verwendung in Kombination mit anderen Typ-3-Geräten möglich ist.
Montage und Installation
Die Montage erfolgt in üblichen Elektroinstallationssystemen, wobei der Ableiter in einen geeigneten Steckdosenkasten eingebaut wird. Die Installation erfordert die Einhaltung der geltenden Vorschriften und Normen, insbesondere der EN 61643-11. Die Y-Schutzbeschaltung muss korrekt verbunden werden, um die verwechslungssichere Funktion zu gewährleisten. Die Installation sollte von einem qualifizierten Elektrofachmann durchgeführt werden.
Vorteile im Betrieb
Der NSM PRO TW bietet eine hohe Sicherheit durch die integrierte Überwachung und Abtrennvorrichtung, die eine frühzeitige Erkennung von Schäden ermöglicht. Die verwechslungssichere Y-Schutzbeschaltung reduziert das Risiko von Fehlverbindungen und erhöht die Zuverlässigkeit. Die Einbaulösung als Schutzkontakt-Steckdose ermöglicht eine direkte Nutzung für elektronische Geräte, ohne zusätzliche Adapter oder Verlängerungen. Die Typ-3-Klassifizierung nach EN 61643-11 macht ihn für den Einsatz an sensiblen Schnittstellen im Blitzschutzkonzept geeignet.
| Allgemein | |
| Schutzart | IP 20 |
| SPD nach EN 61643-11 / IEC 61643-11 | Typ 3 / Class III |
| Nennspannung AC (UN) | 230 V (50 / 60 Hz) |
| Schutzbeschaltung | Y-Schutzbeschaltung |
| Einsatzbereich | Blitz-Schutzzonen-Konzept an Schnittstellen 1–2 und höher |
| Höchste Dauerspannung AC (UC) | 255 V (50 / 60 Hz) |
| Geräteschutz | für elektronische Geräte |
| Nennableitstoßstrom (8/20 µs) (In) | 3 kA |
| Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (Itotal) | 5 kA |
| Steckdosenart | Schutzkontakt-Steckdose |
| Anzahl Pole | zweipolig |
| Kombinierter Stoß (UOC) | 6 kV |
| Kombinierter Stoß [L+N-PE] (UOC total) | 10 kV |
| Schutzpegel [L-N] / [L/N-PE] (UP) | ≤ 1250 / ≤ 1500 V |
| Ansprechzeit [L-N] (tA) | ≤ 25 ns |
| Ansprechzeit [L/N-PE] (tA) | ≤ 100 ns |
| Max. netzseitiger Überstromschutz | B 16 A |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR) | 1 kAeff |
| TOV-Spannung [L-N] (UT) – Charakteristik | 335 V / 5 sec. – Festigkeit, 440 V / 120 min. – sicherer Ausfall |
| TOV-Spannung [L/N-PE] (UT) – Charakteristik | 335 V / 120 min. – Festigkeit, 440 V / 5 sec. – Festigkeit |
| TOV-Spannung [L+N-PE] (UT) – Charakteristik | 1200 V + UREF / 200 ms. – sicherer Ausfall |
| Defektanzeige | rotes Licht |
| Betriebsanzeige | grünes Licht |
| Anzahl der Ports | 1 |
| Betriebstemperaturbereich (TU) | -25 °C ... +40 °C |
| Anschlussquerschnitt | schraublose Doppelklemmen bis je 2,5 mm2 geeignet auch für Durchgangsverdrahtung |
| Montage auf | Tragring (Ø60 mm) zum Einbau in Schalterdosen, Tiefe 32 mm |
| Gehäusewerkstoff | Thermoplast, UL 94 V-2 |
| Einbauort | Innenraum |
| Ausführung DELTA Profil | titanweiß |
Fragen & Antworten
Wie ist die Lieferzeit von DEHN 924335 NSMPROTW SCHUKO-Steckdose mit Überspannungsableiter DELTA profil titanws?
Der Artikel DEHN 924335 NSMPROTW SCHUKO-Steckdose mit Überspannungsableiter DELTA profil titanws ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 924335 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an DEHN 924335 NSMPROTW SCHUKO-Steckdose mit Überspannungsableiter DELTA profil titanws bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 924335 NSMPROTW SCHUKO-Steckdose mit Überspannungsableiter DELTA profil titanws können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir DEHN 924335 NSMPROTW SCHUKO-Steckdose mit Überspannungsableiter DELTA profil titanws für nur 191,99 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
