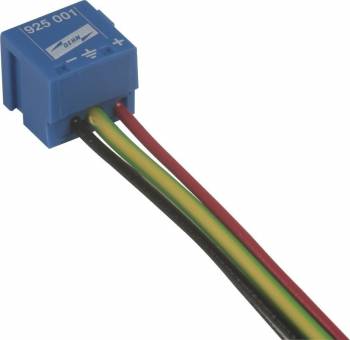

DEHN 925001 BT24 Überspannungsableiter BUStector für EIB/KNX-Systeme
|
108,20 EUR 109,49 EUR |
|||||||||||
|
( 128,76 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 2 Arbeitstageinfo_outline | |||||||||||
| Bestand: >10 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 491001 | ||||||||||
| Hersteller-Nr.: | 925001 | ||||||||||
| EAN-Code: | 4013364047365 | ||||||||||
| Gewicht: | 0.01 kg | ||||||||||
| Typ: | BT 24 | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu DEHN 925001:
Einsatzbereiche
Der BT 24 wird in der Regel im Rahmen von Gebäudeleittechnik-Installationen eingesetzt, insbesondere bei der Verkabelung von KNX / EIB-Systemen. Er schützt die Busleitungen vor transienten Überspannungen, die aus externen Quellen wie Blitzschlag oder internen Quellen wie Schaltvorgängen resultieren können. Die Installation erfolgt direkt in die Busleitung, wobei die Bauform als Busklemme eine einfache Integration in bestehende Installationen ermöglicht.
Funktionen und Ausstattung im Detail
Der Überspannungsableiter BT 24 arbeitet als Schutzgerät, das Überspannungen über einen definierten Schwellenwert ableitet, um die angeschlossenen Geräte zu schützen. Die Ableitung erfolgt über einen nichtlinearen Widerstand, der bei normaler Betriebsspannung hochohmig ist und bei Überspannung plötzlich niederohmig wird, um die Energie abzuleiten. Die Bauform als Busklemme ermöglicht eine direkte Montage in die Busleitung, wodurch keine zusätzlichen Verbindungsbauteile benötigt werden. Die EIBA-Zulassung garantiert, dass das Gerät die Anforderungen der EIBA-Technikrichtlinien erfüllt, insbesondere hinsichtlich der Schutzfunktion und der Kompatibilität mit KNX / EIB-Systemen.
Technik verständlich erklärt
Der BT 24 nutzt die Prinzipien der Überspannungsschutztechnik, bei der ein Schutzbauelement (in diesem Fall ein nichtlinearer Widerstand) die Spannungsspitzen ableitet, sobald diese einen bestimmten Schwellenwert überschreiten. Die Schutzfunktion ist passiv, d. h. das Gerät benötigt keine externe Stromversorgung und arbeitet kontinuierlich. Die Bauform als Busklemme ist speziell für die Integration in KNX / EIB-Systeme konzipiert, wobei die elektrischen Parameter wie Impedanz und Schutzspannung auf die Systemanforderungen abgestimmt sind. Die Ableitung erfolgt über die Erdung, wodurch die Überspannungsspitzen sicher abgeleitet werden.
Kompatibilität und Zubehör
Der BT 24 ist speziell für KNX / EIB-Systeme entwickelt und wird in Verbindung mit diesen Systemen eingesetzt. Die Verwendung erfolgt direkt in der Busleitung ohne zusätzliche Adapter oder Verbindungsstücke.
Montage und Installation
Die Montage erfolgt durch direkte Einbau in die Busleitung, wobei die Bauform als Busklemme eine einfache und schnelle Installation ermöglicht. Es sind keine zusätzlichen Werkzeuge oder Hilfsmittel erforderlich, da das Gerät direkt in die Leitung eingesteckt oder angeschlossen wird. Die Installation erfolgt in der Regel an einem geeigneten Punkt der Busleitung, z. B. am Eingang der Installation oder vor empfindlichen Geräten.
Vorteile im Betrieb
Der BT 24 bietet einen zuverlässigen Schutz für KNX / EIB-Systeme gegen Überspannungen, wodurch die Lebensdauer der angeschlossenen Geräte verlängert wird. Die Bauform als Busklemme ermöglicht eine schnelle und einfache Installation ohne zusätzliche Verbindungsbauteile. Die EIBA-Zulassung garantiert die Konformität mit den technischen Anforderungen der EIBA, was die Verwendung im professionellen Umfeld sicherstellt. Das Gerät arbeitet passiv und benötigt keine externe Stromversorgung, wodurch es wartungsfrei und zuverlässig im Betrieb ist.
| Allgemein | |
| Ableiterklasse | B |
| Produktart | Überspannungsableiter |
| Bauform | Busklemme |
| Nennspannung (UN) | 24 V |
| Höchste Dauerspannung DC (UC) | 45 V |
| Systemkompatibilität | KNX / EIB-Systeme |
| Nennstrom (IL) | 6 A |
| Zulassung | EIBA |
| D1 Blitzstoßstrom (10/350 µs) pro Ader | 1 kA |
| C2 Nennableitstoßstrom pro Ader (In) | 5 kA |
| Schutzpegel Ad-Ad bei In C2 (UP) | ≤ 1200 V |
| Schutzpegel Ad-PG bei In C2 (UP) | ≤ 650 V |
| Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP) | ≤ 750 V |
| Schutzpegel Ad-PG bei 1 kV/µs C3 (UP) | ≤ 500 V |
| Grenzfrequenz Ad-Ad (fG) | 70 MHz |
| Kapazität Ad-Ad | ≤ 10 pF |
| Kapazität Ad-PG | ≤ 10 pF |
| Betriebstemperaturbereich (TU) | -40 °C ... +80 °C |
| Schutzart | IP 20 |
| Anschluss | Federkontakte Ø1 mm / Anschlussleitungen Ø0,8 mm |
| Erdung über | Leitung 0,75 mm2 , Länge 200 mm |
| Gehäusewerkstoff | Thermoplast |
| Farbe | blau |
| Prüfnormen | IEC 61643-21 |
| Zulassungen | EIBA-Zertifizierung Nr. Z 32/1399/95 |
