DEHN 929121 DPAMCLERJ45B48 Überspannungsableiter patch

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 929121 DPAMCLERJ45B48 Überspannungsableiter patch
( 4.7 / 5 ) 15 Wertungen

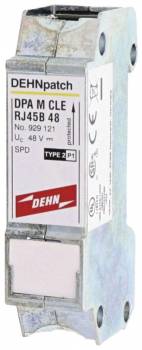

DEHN 929121
Abbildung kann vom Original abweichen !
DEHN 929121DEHN 929121DEHN 929121DEHN 929121
193,99 EUR 196,32 EUR
( 230,85 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline
Bestand: >10 Stück
1x DEHN 929121 DPAMCLERJ45B48 Überspannungsableiter patch
Datenblatt:file_download Download
Lieske-Nr.:970458
Hersteller-Nr.: 929121
EAN-Code: 4013364118935
Gewicht:0.109 kg
Typ:DPA M CLE RJ45B 48
Staffelpreise netto
Ab AnzahlPreis pro Stück
5182,35 EUR
10170,71 EUR
15159,07 EUR
20147,43 EUR

Produktinformationen zu DEHN 929121:

Der DEHN Überspannungsschutz DPA M CLE RJ45B 48 (Herstellernummer 929121) ist ein universeller Ableiter für den Einsatz in strukturierten Verkabelungen im industriellen Umfeld. Er ist speziell für Anwendungen im Bereich Industrial Ethernet und Power over Ethernet (PoE) konzipiert, wobei die PoE-Technologie gemäß IEEE 802.3 bis zur PoE++ / 4PPoE-Norm unterstützt wird. Der Ableiter schützt die Datenübertragung in Netzwerken, die nach Klasse E bis 250 MHz ausgelegt sind, und gewährleistet die Integrität der Signalübertragung bei gleichzeitiger Stromversorgung über das Netzwerkkabel. Die voll geschirmte Adapterausführung mit Buchsen ermöglicht eine sichere Montage auf Hutschienen, was ihn für den Einsatz in Schaltschränken und industriellen Steuerungssystemen geeignet macht.

Einsatzbereiche
Der Ableiter ist für den Einsatz in industriellen Netzwerken vorgesehen, insbesondere in Umgebungen mit erhöhtem Überspannungsrisiko, wie in Produktionsanlagen, Automatisierungssystemen oder in der Fertigungstechnik. Er schützt die Datenleitungen vor transienten Überspannungen, die durch Blitzschläge, elektrische Störungen oder Schaltvorgänge entstehen können. Die Unterstützung von PoE++ / 4PPoE macht ihn auch für Anwendungen mit hohen Stromanforderungen geeignet, beispielsweise für IP-Kameras, industrielle Sensoren oder Netzwerkswitches, die über das Netzwerkkabel mit Strom versorgt werden.

Funktionen und Ausstattung im Detail
Der Ableiter schützt alle Adernpaare des RJ45-Steckers durch leistungsfähige Gasentladungsableiter. Jedes Adernpaar wird zusätzlich durch eine abgestimmte Filtermatrix geschützt, die elektromagnetische Störungen und Hochfrequenzstörungen reduziert. Diese Kombination aus Gasentladungsableitern und Filtermatrizen sorgt für einen effizienten Schutz der Datenübertragung und der Stromversorgung. Die voll geschirmte Ausführung minimiert die Einwirkung äußerer elektromagnetischer Felder und verhindert Störungen, die die Signalqualität beeinträchtigen könnten.

Technik verständlich erklärt
Gasentladungsableiter (GDT) reagieren auf Überspannungen, indem sie bei Erreichen einer bestimmten Spannung leitfähig werden und die überschüssige Energie in die Erdung ableiten. Dies schützt die angeschlossenen Geräte vor Schäden. Die Filtermatrizen dienen der Unterdrückung von Hochfrequenzstörungen, die durch elektrische Geräte oder andere Quellen im Netzwerk entstehen können. Die Kombination beider Technologien sorgt für einen umfassenden Schutz, der sowohl die Datenübertragung als auch die Stromversorgung über das Netzwerkkabel sichert. Die Schirmung der Adapterausführung verhindert, dass externe elektromagnetische Störungen die Leitungen beeinflussen.

Kompatibilität und Zubehör
Der Ableiter ist für strukturierte Verkabelungen nach Klasse E bis 250 MHz ausgelegt, was ihn für moderne Ethernet-Netzwerke mit hohen Datenraten geeignet macht. Er ist kompatibel mit PoE-Systemen gemäß IEEE 802.3, einschließlich der PoE++ / 4PPoE-Standardisierung, die eine höhere Stromversorgung über das Netzwerkkabel ermöglicht. Die Buchsen für die Hutschienenmontage erlauben eine einfache und sichere Installation in Standard-Schaltkästen.

Montage und Installation
Die Montage erfolgt über die integrierten Buchsen, die für die Befestigung auf Hutschienen ausgelegt sind. Dies ermöglicht eine schnelle und sichere Installation in Schaltschränken oder Verteilerkästen. Die voll geschirmte Konstruktion erfordert keine zusätzlichen Schirmungsmaßnahmen, da die Schirmung bereits im Gerät integriert ist. Die Installation erfolgt direkt in die Netzwerkkabelverbindung, wobei die RJ45-Buchse den Anschlusspunkt für das Netzwerkgerät darstellt.

Vorteile im Betrieb
Der Ableiter bietet einen zuverlässigen Schutz für Daten- und Stromleitungen in industriellen Netzwerken. Die Kombination aus Gasentladungsableitern und Filtermatrizen sorgt für eine hohe Effizienz bei der Unterdrückung von Überspannungen und elektromagnetischen Störungen. Die Hutschienenmontage ermöglicht eine flexible und standardisierte Installation, die sich in bestehende Schaltschrankkonfigurationen integrieren lässt. Die Unterstützung von PoE++ / 4PPoE erweitert den Einsatzbereich auf Geräte mit hohen Stromanforderungen, ohne dass zusätzliche Stromversorgungskabel benötigt werden.

Allgemein
Schutzartvoll geschirmte Adapterausführung
AnwendungsbereichIndustrial Ethernet, Power over Ethernet (PoE) bis PoE++ / 4PPoE
VerkabelungsklasseKlasse E
Frequenzbereichbis 250 MHz
SchutztechnikGasentladungsableiter und Filtermatrix pro Adernpaar
MontageartHutschienenmontage
KompatibilitätIEEE 802.3 konform bis PoE++ / 4PPoE
Technische Daten
AbleiterklasseT
Nennspannung (UN)48 V
Höchste Dauerspannung DC (Uc)48 V
Höchste Dauerspannung AC (Uc)34 V
Höchste Dauerspannung DC Pa-Pa (PoE) (Uc)57 V
Nennstrom (IL)1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp)0,5 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (In)150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (In)2,5 kA
C2 Nennableitstoßstrom (8/20 µs) Pa-Pa (PoE) (In)150 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (In)10 kA
Schutzpegel Ad-Ad bei In C2 (UP)≤ 180 V
Schutzpegel Ad-PG bei In C2 (UP)≤ 500 V
Schutzpegel Pa-Pa bei In C2 (PoE) (UP)≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (UP)≤ 180 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (UP)≤ 500 V
Schutzpegel Pa-Pa bei 1 kV/µs C3 (PoE) (UP)≤ 600 V
Grenzfrequenz (fG)250 MHz
Einfügungsdämpfung bei 250 MHz≤ 3 dB
Kapazität Ad-Ad (C)≤ 30 pF
Kapazität Ad-PG (C)≤ 25 pF
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
SchutzartIP 10
Montage auf35 mm Hutschiene nach EN 60715
Anschluss Eingang / AusgangRJ45-Buchse / RJ45-Buchse
Belegung1/2, 3/6, 4/5, 7/8
Erdung über35 mm Hutschiene nach EN 60715
GehäusewerkstoffZinkdruckguss
Farbeblank
PrüfnormenIEC 61643-21 / EN 61643-21
ZulassungenCSA, UL 497B
Externes ZubehörBefestigungsmaterial


Produktdatenblatt
Datenblatt zu DEHN 929121, EAN: 4013364118935
