DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme
( 4.5 / 5 ) 13 Wertungen

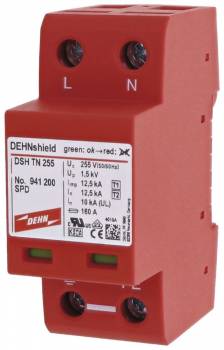

DEHN 941200
Abbildung kann vom Original abweichen !
DEHN 941200DEHN 941200
413,06 EUR 417,88 EUR
( 491,54 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline
Bestand: >10 Stück
1x DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme
Datenblatt:file_download Download
Lieske-Nr.:518526
Hersteller-Nr.: 941200
EAN-Code: 4013364138209
Gewicht:0.266 kg
Typ:DSH TN 255
Staffelpreise netto
Ab AnzahlPreis pro Stück
4388,28 EUR
8363,49 EUR
12338,71 EUR
16313,93 EUR

Produktinformationen zu DEHN 941200:

Der DEHN DSH TN 255 ist ein mehrpoliger, anwendungsoptimierter Kombiableiter der Produktfamilie DEHNshield, speziell für einphasige TN-Systeme konzipiert. Er dient als Überspannungsschutzgerät im Bereich der Blitzschutztechnik und erfüllt die Anforderungen an einen Ableiter Typ 1 + Typ 2 gemäß EN 61643-11. Das Gerät basiert auf Funkenstreckentechnologie und ist für den Einsatz in Wohngebäuden sowie speziellen Anwendungen geeignet, wo ein kompakter Blitzschutzpotentialausgleich inklusive Endgeräteschutz erforderlich ist. Die Platzsparende Bauweise mit nur 1 TE pro Pol ermöglicht eine kompakte Montage auf der 35 mm Hutschiene nach EN 60715, wobei das Gerät eine Gesamtbreite von 2 TE aufweist.

Einsatzbereiche
Der Kombiableiter ist für den Einsatz im Innenraum vorgesehen und eignet sich besonders für die Schutzmaßnahmen an den Schnittstellen 0A bis 2 im Blitz-Schutzzonen-Konzept. Er schützt vor Überspannungen, die durch direkte Blitzeinschläge oder induzierte Spannungsstöße entstehen, und ist für die Integration in kompakte Elektroinstallationen ausgelegt. Die energetisch koordinierte Schutzwirkung ermöglicht den direkten Anschluss an Endgeräte, wobei die Schutzwirkung bis zu einer Entfernung von 10 Metern gewährleistet ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Funktions- und Defektanzeige, die durch eine grün-rote Markierung im Sichtfenster signalisiert wird. Bei ordnungsgemäßem Betrieb leuchtet die Anzeige grün, bei Defekt oder Ausfall wechselt sie auf rot. Die nichtausblasende Funkenstreckentechnologie sorgt für eine sichere und zuverlässige Ableitung von Blitzströmen, wobei die maximale Folgestromlöschfähigkeit bei 25 kAeff liegt. Die Selektivität wird durch die Eigenschaft gewährleistet, dass eine 35 A gG-Sicherung bis zu 25 kAeff nicht auslöst.

Technik verständlich erklärt
Der Ableiter ist für eine Nennspannung von 230 V AC (50/60 Hz) ausgelegt, wobei die höchste Dauerspannung 255 V AC beträgt. Der Blitzstoßstrom (10/350 µs) beträgt 25 kA für die Gesamtleitung [L+N-PE] und 12,5 kA für die einzelnen Leiter [L, N-PE]. Die spezifische Energie liegt bei 156,25 kJ/Ohm für [L+N-PE] und 39,06 kJ/Ohm für [L,N-PE]. Der Schutzpegel [L-PE]/[N-PE] beträgt jeweils ≤ 1,5 kV. Die Ansprechzeit ist mit ≤ 100 ns sehr gering, was eine schnelle Reaktion auf Überspannungen ermöglicht. Die TOV-Spannung [L-N] beträgt 440 V und ist für eine Dauer von 120 Minuten festigkeitsfähig.

Kompatibilität und Zubehör
Der DSH TN 255 ist für den Einsatz in einphasigen TN-Systemen konzipiert und kann mit passendem Zubehör wie der STAK25 Stiftanschlussklemme zur V-Verdrahtung kombiniert werden. Diese Klemme ermöglicht eine sichere und effiziente Verbindung, insbesondere bei größeren Querschnitten bis 25 mm² feindrähtig. Die maximale Anschlussquerschnittsgröße beträgt 35 mm² für mehrdrähtige Leiter und 25 mm² für feindrähtige Leiter.

Montage und Installation
Die Montage erfolgt auf einer 35 mm Hutschiene nach EN 60715, wobei das Gerät eine Einbaubreite von 2 TE aufweist. Das Gehäuse besteht aus einem thermoplastischen Material in rot, das die UL 94 V-0-Brennbarkeitsklasse erfüllt. Die Betriebstemperaturbereich liegt zwischen -40 °C und +80 °C. Das Gerät ist für den Innenraum vorgesehen und hat die Schutzart IP 20.

Vorteile im Betrieb
Der DEHN DSH TN 255 bietet eine hohe Zuverlässigkeit durch die nichtausblasende Funkenstreckentechnologie und die energetische Koordination mit Endgeräten. Die kompakte Bauweise und die integrierte Defektanzeige erleichtern die Installation und Wartung. Die hohe Folgestromlöschfähigkeit und die Selektivität gegenüber Sicherungen sorgen für eine sichere und störungsfreie Betriebsweise. Das Gerät erfüllt die Mindestanforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534 und ist somit für den Einsatz in Wohngebäuden und speziellen Anwendungen geeignet. Die Zulassungen umfassen KEMA, VDE und UL, was die Qualität und Sicherheit des Produkts bestätigt.

Allgemein
SPD nach EN 61643-11 / IEC 61643-11Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN)230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC)255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L+N-PE] (Itotal)25 kA
Spezifische Energie [L+N-PE] (W/R)156,25 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp)12,5 kA
Spezifische Energie [L,N-PE] (W/R)39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (In)12,5 / 25 kA
Schutzpegel [L-PE]/[N-PE] (UP)≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi)25 kAeff
Folgestrombegrenzung / SelektivitätNichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
Ansprechzeit (tA)≤ 100 ns
Max. netzseitiger Überstromschutz160 A gG
TOV-Spannung [L-N] (UT) – Charakteristik440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (L, N, PE, 9 ) (min.)1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (L, N, PE, 9 ) (max.)35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf35 mm Hutschiene nach EN 60715
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 20
Einbaumaße2 TE, DIN 43880
ZulassungenKEMA, VDE, UL


Produktdatenblatt
Datenblatt zu DEHN 941200, EAN: 4013364138209

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme?

Der Artikel DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 3 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 941200 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme für nur 388,28 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.




Passendes Zubehör für DEHN 941200 DSHTN255 Anschlussfertiger Basis-Kombi-Ableiter für 1ph TN-Systeme

DEHN 952589 STAK25 Stiftanschlussklemme zur V-Verdrahtung Überspannungsschutzgeräten -25 mm² DEHN 952589 STAK25 Stiftanschlussklemme zur V-Verdrahtung Überspannungsschutzgeräten -25 mm² Die STAK 25 von DEHN ist eine Stiftanschlussklemme zur V-Verdrahtung von Überspannungsableitern. Sie dient der sicheren und EMV-optimierten Durchgangsverdrahtung nach DIN VDE 0100-534 und ermöglicht ...
