DEHN 941300 DSHTNC255 Anschlussfertiger Basis-Kombi-Ableiter für TN-C-Systeme

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 941300 DSHTNC255 Anschlussfertiger Basis-Kombi-Ableiter für TN-C-Systeme
( 4.4 / 5 ) 9 Wertungen

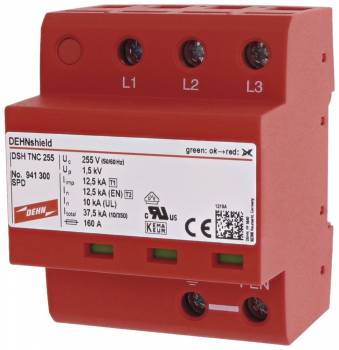

DEHN 941300
Abbildung kann vom Original abweichen !
DEHN 941300DEHN 941300DEHN 941300
596,41 EUR 603,41 EUR
( 709,73 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 13,06 EUR monatl. Leasingrate
Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline
Bestand: >25 Stück
1x DEHN 941300 DSHTNC255 Anschlussfertiger Basis-Kombi-Ableiter für TN-C-Systeme
Datenblatt:file_download Download
Lieske-Nr.:265608
Hersteller-Nr.: 941300
EAN-Code: 4013364133556
Gewicht:0.416 kg
Typ:DSH TNC 255
Staffelpreise netto
Ab AnzahlPreis pro Stück
3538,26 EUR
6480,11 EUR
9421,96 EUR
12363,81 EUR

Produktinformationen zu DEHN 941300:

Der DEHN DSH TNC 255 ist ein mehrpoliger, anwendungsoptimierter Kombi-Ableiter der Produktfamilie DEHNshield, speziell für TN-C-Systeme konzipiert. Er dient als Überspannungsschutzgerät im Bereich der Blitzschutz- und Erdungstechnik und erfüllt die Anforderungen an einen Ableiter Typ 1 + Typ 2 gemäß EN 61643-11. Das Gerät ist für den Einsatz in Innenräumen vorgesehen und ermöglicht einen kompakten Blitzschutzpotentialausgleich, inklusive Endgeräteschutz, wobei die energetische Koordination bis zu einer Entfernung von 10 Metern zum Endgerät (Typ 1 + Typ 2 + Typ 3) gewährleistet ist. Die Technologie basiert auf Funkenstrecken, wodurch eine platzsparende Ausführung mit nur 1 TE pro Pol erreicht wird, was insgesamt eine Breite von 4 TE ergibt.

Einsatzbereiche
Der Ableiter ist für den Schutz von Wohngebäuden und speziellen Anwendungen geeignet, insbesondere in elektrischen Anlagen, die nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A bis 2 eingesetzt werden. Er schützt vor Überspannungen, die durch direkte Blitzeinschläge oder induzierte Spannungen entstehen, und ist somit ein zentraler Bestandteil eines umfassenden Blitzschutzkonzepts. Die Anwendung erfolgt in 230/400 V-Netzen mit einer Nennspannung von 230 V (L-N) bzw. 400 V (L-L) bei 50/60 Hz.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Funktions- und Defektanzeige, die durch eine grün-rote Markierung im Sichtfenster signalisiert wird. Bei ordnungsgemäßem Betrieb leuchtet die Anzeige grün, bei Defekt oder Ausfall wechselt sie auf rot. Die Schutzfunktion wird durch eine hohe Folgestromlöschfähigkeit von 25 kAeff gewährleistet, was die Auslösung von Sicherungen im Netzwerk verhindert. Die Selektivität wird durch die Eigenschaft sichergestellt, dass eine 35 A gG-Sicherung bis zu 25 kAeff (prospektiv) nicht auslöst. Die maximale netzseitige Überstromschutzsicherung beträgt 160 A gG.

Technik verständlich erklärt
Der Ableiter ist auf Funkenstreckenbasis aufgebaut, was bedeutet, dass bei Überspannung ein elektrischer Funke über eine vorgegebene Strecke entsteht, um die Energie abzuleiten. Die Blitzstoßstromaufnahme beträgt 37,5 kA (10/350 µs) für die Gesamtleitung [L1+L2+L3-PEN] und 12,5 kA (10/350 µs) für die einzelne Phase [L-PEN]. Die spezifische Energie beträgt 352,00 kJ/Ohm für die Gesamtleitung und 39,06 kJ/Ohm für die Phase. Der Schutzpegel liegt bei ≤ 1,5 kV, was eine effektive Absicherung der nachgeschalteten Geräte gewährleistet. Die Ansprechzeit beträgt ≤ 100 ns, was eine sehr schnelle Reaktion auf Überspannungen ermöglicht. Die TOV-Spannung (Temporary Overvoltage) beträgt 440 V für 120 Minuten, was die Festigkeit gegenüber transienten Spannungsüberhöhungen sichert.

Kompatibilität und Zubehör
Der Ableiter ist für die Montage auf einer 35 mm Hutschiene nach EN 60715 ausgelegt. Die Anschlussquerschnitte liegen zwischen 1,5 mm² (min.) und 35 mm² (max.) für mehrdrähtige Leiter sowie 25 mm² für feindrähtige Leiter. Als passendes Zubehör wird die STAK25 Stiftanschlussklemme (Artikelnummer 952589) angeboten, die zur V-Verdrahtung von Überspannungsschutzgeräten geeignet ist.

Montage und Installation
Die Montage erfolgt auf einer standardisierten 35 mm Hutschiene, wobei das Gerät eine Einbaubreite von 4 TE (DIN 43880) aufweist. Das Gehäuse besteht aus einem thermoplastischen Material in rot, das die Flammschutzklasse UL 94 V-0 erfüllt. Die Betriebstemperaturbereich liegt zwischen -40 °C und +80 °C, was eine Verwendung in verschiedenen Umgebungen ermöglicht. Die Schutzart IP 20 sichert vor Berührung mit beweglichen Teilen und vor festen Fremdkörpern größer als 12,5 mm, jedoch nicht vor Wasser.

Vorteile im Betrieb
Der DEHN DSH TNC 255 bietet eine kompakte, anwendungsoptimierte Lösung für den Blitz- und Überspannungsschutz in TN-C-Systemen. Die Kombination aus Typ 1 und Typ 2 Schutz in einem Gerät reduziert den Platzbedarf und vereinfacht die Installation. Die integrierte Defektanzeige ermöglicht eine schnelle Diagnose und Wartung. Die hohe Folgestromlöschfähigkeit und Selektivität sorgen für eine stabile Netzwerksicherheit, ohne dass Sicherungen unerwartet auslösen. Die Zulassungen durch KEMA, VDE und UL bestätigen die Konformität mit internationalen Normen.

Allgemein
SPD nach EN 61643-11 / IEC 61643-11Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN)230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC)255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal)37,5 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R)352,00 kJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp)12,5 kA
Spezifische Energie [L-PEN] (W/R)39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In)12,5 / 37,5 kA
Schutzpegel (UP)≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi)25 kAeff
Folgestrombegrenzung / SelektivitätNichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
Ansprechzeit (tA)≤ 100 ns
Max. netzseitiger Überstromschutz160 A gG
TOV-Spannung [L-N] (UT) – Charakteristik440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (L1, L2, L3, PEN) (min.)1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, PEN) (max.)35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf35 mm Hutschiene nach EN 60715
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 20
Einbaumaße4 TE, DIN 43880
ZulassungenKEMA, VDE, UL


Produktdatenblatt
Datenblatt zu DEHN 941300, EAN: 4013364133556
