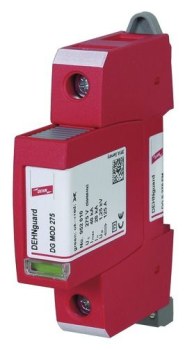

DEHN 952090 DGS275FM Überspannungsableiter Typ 2 guard S 1pol 275 VAC

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 952090 DGS275FM Überspannungsableiter Typ 2 guard S 1pol 275 VAC
( 4.4 / 5 ) 18 Wertungen
DEHN 952090
Abbildung kann vom Original abweichen !
DEHN 952090DEHN 952090DEHN 952090
122,64 EUR 124,05 EUR
( 145,94 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 5 Arbeitstageinfo_outline
Bestand: >10 Stück
1x DEHN 952090 DGS275FM Überspannungsableiter Typ 2 guard S 1pol 275 VAC
Datenblatt:file_download Download
Lieske-Nr.:583625
Hersteller-Nr.: 952090
EAN-Code: 4013364108509
Gewicht:0.133 kg
Typ:DG S 275 FM
Staffelpreise netto
Ab AnzahlPreis pro Stück
5110,68 EUR
1098,73 EUR
1586,77 EUR
2074,81 EUR

Produktinformationen zu DEHN 952090:

Der DEHN Überspannungsableiter DG S 275 FM ist ein einpoliger, modularer Schutzgerät der Produktfamilie DEHNguard S, entwickelt für den Schutz von Niederspannungs-Verbraucheranlagen vor transienten Überspannungen. Das Gerät besteht aus einem Basisteil und einem gesteckten Schutzmodul, wodurch eine flexible und werkzeuglose Wartung sowie ein einfacher Austausch des Schutzmoduls möglich sind. Es ist für den Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher vorgesehen, wo es als Typ 2 + Typ 3 Überspannungsschutz gemäß IEC 61643-11 / EN IEC 61643-11 fungiert. Die energetische Koordination innerhalb der Red/Line-Produktfamilie gewährleistet eine optimale Schutzwirkung für angeschlossene Endgeräte, insbesondere wenn diese innerhalb eines Abstands von ≤ 10 m installiert sind.

Einsatzbereiche
Der Ableiter ist für den Einsatz in Innenräumen vorgesehen und eignet sich für die Schutzanlagen in Gebäuden, industriellen Anlagen sowie in Bahnstromversorgungssystemen mit einer Nennfrequenz von 16,7 Hz. Die Höchste Dauerspannung beträgt 275 V AC, was ihn für Anwendungen in Standard-Netzspannungsanlagen mit 230 V Nennspannung geeignet macht. Die Betriebstemperaturbereich reicht von -40 °C bis +80 °C, was eine Verwendung in klimatisch anspruchsvollen Umgebungen ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Ableiterüberwachung mittels Thermo-Dynamik-Control, die eine hohe Gerätesicherheit gewährleistet. Die Funktions- und Defektanzeige erfolgt über ein grün-rotes Sichtfenster, wodurch der Betriebszustand visuell überprüft werden kann. Bei Ausfall des Schutzmoduls schaltet der Ableiter in den offenen Stromkreis (OCM), was eine sichere Trennung des Schutzkreises gewährleistet. Ein integrierter potentialfreier Fernmeldekontakt in Wechslerform ermöglicht die Anbindung an Überwachungssysteme; die Schaltleistung beträgt 250 V / 0,5 A bei Wechselspannung und 250 V / 0,1 A bei Gleichspannung.

Technik verständlich erklärt
Der Ableiter besitzt einen leistungsfähigen Zinkoxidvaristor, der für ein hohes Ableitvermögen sorgt. Der Nennableitstoßstrom beträgt 20 kA (8/20 µs), der maximale Ableitstoßstrom 40 kA, wodurch er auch bei hohen Überspannungsereignissen wie Blitzschlägen oder Netzstörungen schützen kann. Der Schutzpegel liegt bei ≤ 1,25 kV, bei einem Prüfstrom von 5 kA beträgt er ≤ 1 kV. Die Ansprechzeit ist ≤ 25 ns, was eine sehr schnelle Reaktion auf Überspannungen ermöglicht. Die TOV-Spannung beträgt 335 V für 5 Sekunden (Festigkeit) und 440 V für 120 Minuten (sicherer Ausfall), was die Stabilität unter transienten Spannungsüberhöhungen sichert.

Kompatibilität und Zubehör
Der Ableiter ist für die Montage auf einer 35 mm Hutschiene nach EN 60715 ausgelegt und entspricht der Bauform 1 TE nach DIN 43880. Die Anschlussquerschnitte liegen zwischen 1,5 mm² (min.) und 35 mm² (max.) für mehrdrähtige Leiter sowie 25 mm² für feindrähtige Leiter. Für den Fernmeldekontakt ist ein max. Querschnitt von 1,5 mm² ein- oder feindrähtig zulässig. Die Isolierung zwischen Haupt- und Hilfsstromkreis ist doppelt, was eine hohe elektrische Sicherheit gewährleistet. Die Überspannungskategorie für den Hauptstromkreis ist III, für den Hilfsstromkreis II.

Montage und Installation
Die Montage erfolgt werkzeuglos auf einer Standard-DIN-Hutschiene. Die schmale Bauform (1 TE) ermöglicht eine kompakte Installation in Schaltschränken. Die Anschlussklemmen sind für Leiter und Kammschienen ausgelegt, was eine flexible Verkabelung ermöglicht. Die maximale Kurzschlussfestigkeit beträgt 50 kAeff bei einem max. netzseitigen Überstromschutz von 125 A gG. Der maximale prospektive Kurzschlussstrom beträgt 100 kAeff (220 kApeak).

Vorteile im Betrieb
Der DEHNguard S 275 FM bietet eine hohe Zuverlässigkeit durch die integrierte Überwachung und die klare visuelle Anzeige des Betriebszustands. Die modulare Bauweise ermöglicht einen einfachen Austausch des Schutzmoduls ohne Werkzeug. Die energetische Koordination innerhalb der Produktfamilie sorgt für eine optimale Schutzwirkung in komplexen Anlagen. Die Zulassungen durch DEKRA, VDE, UL, VdS und CSA bestätigen die Konformität mit internationalen Sicherheitsstandards. Das Gehäuse besteht aus thermoplastischem Material in rot, UL 94 V-0, und ist für den Innenraum ausgelegt. Die Schutzart IP 20 (eingebaut) schützt vor Berührung mit beweglichen Teilen und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub. Die Betriebstemperaturbereich von -40 °C bis +80 °C ermöglicht eine breite Einsatzfähigkeit in verschiedenen Umgebungen.

Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
Prüfspannung AC (UC)275 V
Nennfrequenz AC (fN)16,7 Hz
Erweiterte technische Daten
Max. prospektiver Kurzschlussstrom100 kAeff (220 kApeak)
Technische Daten
SPD nach IEC 61643-11 / EN IEC 61643-11Typ 2 + Typ 3
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 2 + Typ 3
Nennspannung AC (UN)230 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC)275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (In)20 kA
Max. Ableitstoßstrom (8/20 µs) (Imax)40 kA
Kombinierter Stoß (UOC)20 kV
Schutzpegel (UP)≤ 1,25 kV
Schutzpegel bei 5 kA (UP)≤ 1 kV
Schutzleiterstrom (IPE)≤ 0,5 mA
Dauerstrom (IC)≤ 0,5 mA
Ansprechzeit (tA)≤ 25 ns
Max. netzseitiger Überstromschutz125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR)50 kAeff
TOV-Spannung (UT)335 V / 5 sec.
TOV-CharakteristikFestigkeit
TOV-Spannung (UT) – Charakteristik335 V / 5 sec. – Festigkeit, 440 V / 120 min. – sicherer Ausfall
Zustand am Ende der Lebensdauer des SPD AOffener Stromkreis (OCM)
Überspannungskategorie (OVC) Hauptstromkreislll
Isolierung zwischen Haupt- und HilfsstromkreisDoppelte Isolierung
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (min.)1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.)35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf35 mm Hutschiene nach EN 60715
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 20 (eingebaut)
Einbaumaße1 TE, DIN 43880
ZulassungenDEKRA, VDE, UL, VdS, CSA
FM-Kontakte / KontaktformWechsler
Schaltleistung AC250 V / 0,5 A
Schaltleistung DC250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmenmax. 1,5 mm2 ein- / feindrähtig
Überspannungskategorie (OVC) Hilfsstromkreisll


Produktdatenblatt
Datenblatt zu DEHN 952090, EAN: 4013364108509
