DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC
( 4.5 / 5 ) 364 Wertungen

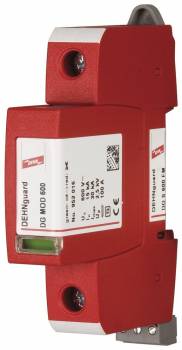

DEHN 952096
Abbildung kann vom Original abweichen !
DEHN 952096DEHN 952096DEHN 952096
133,38 EUR 134,94 EUR
( 158,72 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC
Datenblatt:file_download Download
Lieske-Nr.:791448
Hersteller-Nr.: 952096
EAN-Code: 4013364109926
Gewicht:0.171 kg
Typ:DG S 600 FM
Staffelpreise netto
Ab AnzahlPreis pro Stück
5125,38 EUR
10117,37 EUR
15109,37 EUR
20101,37 EUR

Produktinformationen zu DEHN 952096:

Der DEHNguard S 600 FM ist ein einpoliger Überspannungsableiter der Typ-2-Kategorie, entwickelt für den Schutz von Niederspannungs-Verbraucheranlagen vor transienten Überspannungen. Hersteller ist DEHN, und das Gerät trägt die Herstellernummer 952096. Es wird im Blitz-Schutzzonen-Konzept eingesetzt, insbesondere an den Schnittstellen 0B – 1 und höher, wo die Gefahr von Überspannungen durch direkte oder indirekte Blitzeinwirkung besteht. Das Gerät besteht aus einem Basisteil und einem gesteckten Schutzmodul, wodurch eine modulare und flexible Installation ermöglicht wird.

Einsatzbereiche
Der Ableiter ist für den Einsatz in elektrischen Anlagen im Bereich der Niederspannung vorgesehen, insbesondere in Gebäuden, in denen empfindliche elektronische Geräte angeschlossen sind. Er schützt die angeschlossenen Verbraucher vor Überspannungen, die durch Blitzeinwirkung, Netzstörungen oder andere elektrische Störquellen entstehen können. Die Anwendung erfolgt typischerweise in der Übergangszone zwischen der Außenanlage und dem Innenbereich, wo die Spannungsspitzen am stärksten auftreten.

Funktionen und Ausstattung im Detail
Der DEHNguard S 600 FM bietet eine hohe Gerätesicherheit durch integrierte Ableiterüberwachung mit Thermo-Dynamik-Control. Diese Technologie überwacht den Zustand des Ableiters kontinuierlich und reagiert auf thermische Überlastungen, die auf eine Schädigung oder Funktionsstörung hindeuten könnten. Dadurch wird eine frühzeitige Erkennung von Defekten ermöglicht, was die Zuverlässigkeit des Schutzsystems erhöht. Das Gerät ist für den Einsatz in elektrischen Anlagen ausgelegt, die nach dem Blitz-Schutzzonen-Konzept dimensioniert sind.

Technik verständlich erklärt
Der Ableiter arbeitet nach dem Prinzip des Überspannungsableiters Typ 2 gemäß EN 61643-11. Bei Überspannungen über einen bestimmten Schwellenwert leitet er die Energie über einen Ableitwiderstand oder einen Varistor ab, um die Spannung auf ein für die angeschlossenen Geräte tolerierbares Niveau zu senken. Die Thermo-Dynamik-Control-Technik überwacht dabei die Temperatur des Schutzmoduls und kann bei Anzeichen einer Überlastung eine Warnung oder einen Abschaltvorgang auslösen. Dies verhindert, dass ein defekter Ableiter weiterhin im Netz betrieben wird und somit eine Gefahr darstellt.

Kompatibilität und Zubehör
Der Ableiter ist für den Einsatz in Niederspannungsanlagen konzipiert und kann in Kombination mit anderen DEHN-Schutzgeräten eingesetzt werden, um ein umfassendes Schutzkonzept zu realisieren. Die Verwendung erfolgt an den Schnittstellen 0B – 1 und höher im Blitz-Schutzzonen-Konzept, wobei die genaue Positionierung von der jeweiligen Anlagenkonfiguration abhängt.

Montage und Installation
Die Installation erfolgt in einem geeigneten Schaltschrank oder Verteilerkasten. Das Gerät wird an die entsprechende Leitung angeschlossen, wobei die elektrischen Verbindungen gemäß den geltenden Normen und Vorschriften herzustellen sind. Die Montage erfolgt durch Stecken des Schutzmoduls in das Basisteil, was eine schnelle und sichere Installation ermöglicht.

Vorteile im Betrieb
Der DEHNguard S 600 FM bietet eine zuverlässige Schutzfunktion für empfindliche elektronische Geräte. Die integrierte Überwachungstechnik erhöht die Sicherheit, da Defekte frühzeitig erkannt werden. Die modulare Bauweise ermöglicht eine einfache Wartung und Austauschbarkeit des Schutzmoduls, ohne dass das gesamte Gerät ausgetauscht werden muss. Die Einhaltung der Norm EN 61643-11 gewährleistet eine standardisierte Leistung und Kompatibilität mit anderen Schutzsystemen.

Allgemein
SchutzartTyp 2
NormEN 61643-11
ÜberwachungstechnikThermo-Dynamik-Control
AnwendungsbereichNiederspannungs-Verbraucheranlagen
Einsatz im Blitz-Schutzzonen-KonzeptSchnittstellen 0B – 1 und höher
Gerätearteinpoliger Überspannungsableiter
HerstellerDEHN
KonstruktionBasisteil mit gestecktem Schutzmodul
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
Prüfspannung AC (UC)600 V
Nennfrequenz AC (fN)16,7 Hz
Technische Daten
SPD nach IEC 61643-11 / EN IEC 61643-11Typ 2 + Typ 3
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 2 + Typ 3
Nennspannung AC (UN)480 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC)600 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (In)20 kA
Max. Ableitstoßstrom (8/20 µs) (Imax)40 kA
Kombinierter Stoß (UOC)20 kV
Schutzpegel (UP)≤ 2,5 kV
Schutzpegel bei 5 kA (UP)≤ 2 kV
Schutzleiterstrom (IPE)≤ 0,5 mA
Dauerstrom (IC)≤ 0,5 mA
Ansprechzeit (tA)≤ 25 ns
Max. netzseitiger Überstromschutz100 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR)50 kAeff
TOV-Spannung (UT) – Charakteristik700 V / 5 sec. – Festigkeit, 915 V / 120 min. – sicherer Ausfall
Zustand am Ende der Lebensdauer des SPD AOffener Stromkreis (OCM)
Überspannungskategorie (OVC) Hauptstromkreislll
Isolierung zwischen Haupt- und HilfsstromkreisDoppelte Isolierung
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (min.)1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.)35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf35 mm Hutschiene nach EN 60715
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 20 (eingebaut)
Einbaumaße1 TE, DIN 43880
ZulassungenDEKRA, VDE, UL, CSA
FM-Kontakte / KontaktformWechsler
Schaltleistung AC250 V / 0,5 A
Schaltleistung DC250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmenmax. 1,5 mm2 ein- / feindrähtig
Überspannungskategorie (OVC) Hilfsstromkreisll


Produktdatenblatt
Datenblatt zu DEHN 952096, EAN: 4013364109926

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC?

Der Artikel DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 952096 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 5 Stück bieten wir DEHN 952096 DGS600FM Überspannungsableiter Typ 2 guard S 1-polig 600 V AC für nur 125,38 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
