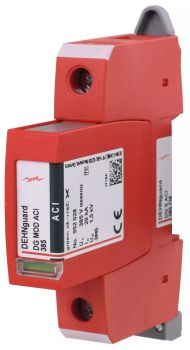

DEHN 952113 DG S ACI 385 FM ÜS-Ableiter Typ 2 guard S 1p 385 V ACI content_copy

Der einpolige Überspannungsableiter DG S ACI 385 FM von DEHN ist ein Typ-2-Schutzgerät nach EN 61643-11, speziell für den Einsatz in Niederspannungs-Verbraucheranlagen konzipiert. Er dient dem Schutz vor transienten Überspannungen, die durch Blitzschlag oder Netzstörungen entstehen können. Das Gerät ist modular aufgebaut und besteht aus einem Basisteil sowie steckbaren Schutzmodulen, wodurch eine flexible und erweiterbare Installation ermöglicht wird. Die integrierte ACI-Schalter-/Funkenstrecken-Kombination sorgt für eine zuverlässige Ableitung von Überspannungen, während die Thermo-Dynamik-Control-Überwachung eine hohe Gerätesicherheit gewährleistet. Der Ableiter ist für den Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B bis 1 und höher vorgesehen, was ihn für den Einsatz in Gebäuden mit erhöhtem Schutzbedarf geeignet macht.

Einsatzbereiche
Der DG S ACI 385 FM ist für den Einsatz in elektrischen Anlagen im Niederspannungsbereich vorgesehen, insbesondere in Gebäuden, die über eine Blitzschutzanlage verfügen. Er schützt empfindliche Verbraucheranlagen, wie Beleuchtung, Heizung, Lüftung, IT-Systeme oder Haushaltsgeräte, vor Schäden durch Überspannungen. Die Anwendung erfolgt an den Übergängen zwischen den Blitzschutzzonen 0B und 1, was bedeutet, dass er an der Schnittstelle zwischen dem Außenbereich und dem Innenbereich installiert wird, um die Energieversorgung zu schützen. Die Schutzfunktion ist besonders wichtig in Gebäuden mit hoher Empfindlichkeit gegenüber elektrischen Störungen, wie Krankenhäusern, Bürogebäuden oder Wohnungen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine integrierte ACI-Schalter-/Funkenstrecken-Kombination, die bei Überspannungen automatisch aktiviert wird, um die Energie abzuleiten. Die Thermo-Dynamik-Control-Überwachung überwacht den Zustand des Ableiters und reagiert bei Überlastung oder Defekt. Eine mechanische Fehleranzeige ermöglicht es, den Betriebszustand visuell zu überprüfen, ohne dass zusätzliche Messgeräte erforderlich sind. Der Ableiter benötigt keine externe Vorsicherung, was die Installation vereinfacht und die Zuverlässigkeit erhöht. Ein Fernmeldekontakt ist ebenfalls integriert, um bei Ausfall oder Fehlfunktion eine externe Alarmierung zu ermöglichen.

Technik verständlich erklärt
Der Ableiter arbeitet nach dem Prinzip der Überspannungsableitung: Bei Auftreten einer Überspannung, die über einen bestimmten Schwellenwert (Schutzpegel ≤ 1,5 kV) liegt, wird der Ableiter aktiviert und leitet die überschüssige Energie sicher in die Erde ab. Die Höchste Dauerspannung (U_C) beträgt 275 V AC, was bedeutet, dass das Gerät für Betriebsspannungen bis zu diesem Wert ausgelegt ist. Der Nennableitstoßstrom von 20 kA beschreibt die maximale Energiemenge, die das Gerät sicher ableiten kann, ohne zu beschädigen. Die Bauform ist einpolig und modular, was eine flexible Installation in Standard-Schalttafeln ermöglicht. Die Breite entspricht einer Teilungseinheit, was die Platzierung in üblichen Schalttafeln erleichtert.

Kompatibilität und Zubehör
Der DG S ACI 385 FM ist modular aufgebaut und kann mit weiteren Schutzmodulen kombiniert werden, um mehrere Leitungen oder Phasen abzudecken. Die Kombination mit weiteren Modulen ermöglicht die Erweiterung der Schutzfunktion auf mehrere Stromkreise. Die integrierte ACI-Schalter-/Funkenstrecken-Kombination ist für die Verwendung in Niederspannungsanlagen ausgelegt und kompatibel mit den gängigen Schalttafeln. Es sind keine zusätzlichen Sicherungen erforderlich, was die Installation vereinfacht. Die Energetische Koordination erfolgt nach DIN EN 62305-4, was die Einhaltung der Normen für Blitzschutz und Überspannungsschutz gewährleistet.

Montage und Installation
Der Ableiter wird in Standard-Schalttafeln montiert, wobei die Einbauhöhe und -tiefe den Vorgaben der Schalttafel entsprechen müssen. Die Montage erfolgt durch Stecken der Schutzmodule in das Basisteil, wodurch eine schnelle und sichere Installation möglich ist. Die Verkabelung erfolgt über die vorgesehenen Anschlussklemmen, wobei die Polung beachtet werden muss. Die mechanische Fehleranzeige ermöglicht eine visuelle Überprüfung des Betriebszustands. Die Installation sollte von qualifiziertem Fachpersonal erfolgen, um die Sicherheit und Funktionalität zu gewährleisten.

Vorteile im Betrieb
Der DG S ACI 385 FM bietet eine hohe Zuverlässigkeit durch die integrierte Überwachung und Fehleranzeige. Die Notwendigkeit einer externen Vorsicherung entfällt, was die Installation vereinfacht und die Betriebssicherheit erhöht. Die modulare Bauform ermöglicht eine flexible Erweiterung der Schutzfunktion. Die integrierte Fernmeldekontakt-Funktion ermöglicht eine externe Alarmierung bei Fehlfunktion, was die Wartung und Überwachung erleichtert. Die Einhaltung der Normen EN 61643-11 und DIN EN 62305-4 gewährleistet die Konformität mit den geltenden Sicherheitsstandards.

Allgemein
Schutzart	Typ 2 / Class II nach IEC 61643-11
Höchste Dauerspannung	275 V AC
Nennableitstoßstrom	20 kA
Schutzpegel	≤ 1,5 kV
Bauform	1-polig, modular, steckbar
Zusätzliche externe Sicherung	nicht erforderlich
Fernmeldekontakt	vorhanden
Fehleranzeige	mechanisch
Energetische Koordination	nach DIN EN 62305-4

---
