DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme
( 4.4 / 5 ) 16 Wertungen

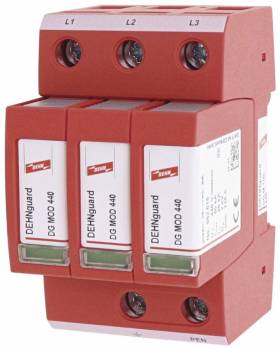

DEHN 952300
Abbildung kann vom Original abweichen !
DEHN 952300DEHN 952300
286,33 EUR 289,67 EUR
( 340,73 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline
Bestand: >25 Stück
1x DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme
Datenblatt:file_download Download
Lieske-Nr.:330093
Hersteller-Nr.: 952300
EAN-Code: 4013364108431
Gewicht:0.355 kg
Typ:DG M TNC 275
Staffelpreise netto
Ab AnzahlPreis pro Stück
4251,97 EUR
8217,61 EUR
12183,25 EUR
16148,89 EUR

Produktinformationen zu DEHN 952300:

Der DEHNguard M TNC 275 ist ein mehrpoliger Überspannungsableiter der Typ-2-Kategorie, entwickelt für den Schutz von Niederspannungs-Verbraucheranlagen vor transienten Überspannungen. Hersteller ist DEHN, und das Gerät trägt die Herstellernummer 952300. Es wird im Blitz-Schutzzonen-Konzept eingesetzt, insbesondere an den Schnittstellen 0B – 1 und höher, wo die Gefahr von Überspannungen durch direkte oder indirekte Blitzeinschläge sowie durch elektrische Störungen im Netzwerk besonders hoch ist. Das Gerät besteht aus einem Basisteil und gesteckten Schutzmodulen, die modular angepasst werden können, um die jeweilige Anlagekonfiguration zu berücksichtigen.

Einsatzbereiche
Der Überspannungsableiter ist speziell für TN-C-Systeme ausgelegt, bei denen die Schutzleiterfunktion (PE) und die Neutralleiterfunktion (N) gemeinsam geführt werden. Er schützt elektrische Verbraucheranlagen in Gebäuden, industriellen Anlagen und anderen Einrichtungen, in denen eine hohe Verfügbarkeit und Gerätesicherheit erforderlich sind. Die Anwendung erfolgt typischerweise im Bereich der Verteilungstechnik, wo die Energieversorgung über mehrere Phasen und einen gemeinsamen Leiter erfolgt. Die Installation erfolgt an der Schnittstelle zwischen der Außenanlage und dem Innenraum, um die Energieversorgung vor transienten Spannungsspitzen zu schützen.

Funktionen und Ausstattung im Detail
Das Gerät bietet eine hohe Gerätesicherheit durch die integrierte Ableiterüberwachung mit Thermo-Dynamik-Control. Diese Technologie überwacht den Zustand des Ableiters kontinuierlich und reagiert auf thermische Veränderungen, die auf eine Schädigung oder Überlastung hindeuten könnten. Dadurch wird eine frühzeitige Erkennung von Defekten ermöglicht, was die Betriebssicherheit erhöht. Die Schutzmodule sind gesteckt und können je nach Anforderung ausgetauscht oder ergänzt werden, was eine flexible Anpassung an unterschiedliche Systemkonfigurationen ermöglicht.

Technik verständlich erklärt
Der DEHNguard M TNC 275 arbeitet nach den Normen der EN 61643-11, die für Überspannungsschutzgeräte der Typ-2-Kategorie gelten. Diese Norm definiert die Anforderungen an die elektrischen und mechanischen Eigenschaften sowie die Prüfverfahren. Der Ableiter schaltet bei Überspannungen schnell auf den Leitungs- und Erdungsweg um, um die Spannungsspitzen abzuleiten und die angeschlossenen Geräte zu schützen. Die Thermo-Dynamik-Control-Technologie überwacht dabei die thermischen Verhältnisse im Ableiter, um sicherzustellen, dass er im Betrieb nicht überlastet wird. Dies ist besonders wichtig in Systemen mit hoher Last und häufigen Überspannungsereignissen.

Kompatibilität und Zubehör
Das Gerät ist für TN-C-Systeme konzipiert, bei denen Neutral- und Schutzleiter gemeinsam geführt werden. Es ist somit nicht für TN-S- oder TT-Systeme geeignet, in denen die Leiter getrennt sind. Die Modulbauweise ermöglicht die Kombination mit weiteren Schutzmodulen, sofern diese vom Hersteller für die gleiche Baugruppe empfohlen werden. Die genaue Kompatibilität mit anderen Modulen ist in der technischen Dokumentation des Herstellers zu prüfen.

Montage und Installation
Die Montage erfolgt in der Regel in Verteilerkästen oder Schaltschränken, wo die Energieversorgung an die Verbraucheranlage angeschlossen wird. Die Installation erfordert die Einhaltung der VDE- und EN-Normen sowie die korrekte Verbindung der Leiter (L1, L2, L3, N/PE) an die entsprechenden Anschlussklemmen. Die Schutzmodule werden in das Basisteil gesteckt, wobei die richtige Polung und die korrekte Anzahl der Module je nach Systemkonfiguration zu beachten sind. Die Anschlussquerschnitte müssen den Anforderungen der jeweiligen Normen entsprechen.

Vorteile im Betrieb
Der DEHNguard M TNC 275 bietet eine zuverlässige Schutzfunktion für elektrische Anlagen in TN-C-Systemen. Die integrierte Überwachungstechnologie erhöht die Betriebssicherheit, da Defekte frühzeitig erkannt werden. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anlagenkonfigurationen, ohne dass das gesamte Gerät ausgetauscht werden muss. Die Einhaltung der EN 61643-11-Norm gewährleistet eine standardisierte Qualität und Leistung, die in der Industrie und im Gebäudemanagement anerkannt ist. Die Verwendung im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher stellt sicher, dass die Anlage vor den häufigsten Überspannungsquellen geschützt ist.

Allgemein
SchutzartTyp 2
NormEN 61643-11
SystemtypTN-C
ÜberwachungstechnikThermo-Dynamik-Control
AnwendungBlitz-Schutzzonen-Konzept an Schnittstellen 0B - 1 und höher
GeräteartMehrpoliger Überspannungsableiter
HerstellerDEHN
ModellbezeichnungDG M TNC 275
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
Prüfspannung AC (UC)275 V
Nennfrequenz AC (fN)16,7 Hz
Erweiterte technische Daten
Max. prospektiver Kurzschlussstrom100 kAeff (220 kApeak)
Technische Daten
SPD nach IEC 61643-11 / EN IEC 61643-11Typ 2 + Typ 3
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 2 + Typ 3
Nennspannung AC (UN)230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC)275 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (In)20 kA
Max. Ableitstoßstrom (8/20 µs) (Imax)40 kA
Kombinierter Stoß (UOC)20 kV
Schutzpegel (UP)≤ 1,5 kV
Schutzpegel bei 5 kA (UP)≤ 1 kV
Schutzleiterstrom (IPE)≤ 0,5 mA
Dauerstrom (IC)≤ 0,5 mA
Ansprechzeit (tA)≤ 25 ns
Max. netzseitiger Überstromschutz125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR)50 kAeff
TOV-Spannung (UT) – Charakteristik335 V / 5 sec. – Festigkeit, 440 V / 120 min. – sicherer Ausfall
Zustand am Ende der Lebensdauer des SPD AOffener Stromkreis (OCM)
Überspannungskategorie (OVC) Hauptstromkreislll
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (min.)1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.)35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf35 mm Hutschiene nach EN 60715
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 20 (eingebaut)
Einbaumaße3 TE, DIN 43880
ZulassungenDEKRA, VDE, UL


Produktdatenblatt
Datenblatt zu DEHN 952300, EAN: 4013364108431

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme?

Der Artikel DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 3 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 952300 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir DEHN 952300 DGMTNC275 Überspannungsableiter Typ 2 guard M 3-polig für TN-C-Systeme für nur 251,97 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
