DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme
( 4.3 / 5 ) 10 Wertungen

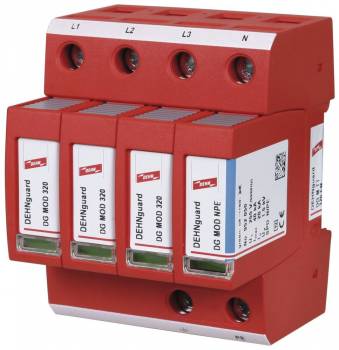

DEHN 952325
Abbildung kann vom Original abweichen !
DEHN 952325DEHN 952325DEHN 952325
490,01 EUR 495,79 EUR
( 583,11 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme
Datenblatt:file_download Download
Lieske-Nr.:914345
Hersteller-Nr.: 952325
EAN-Code: 4013364126800
Gewicht:0.425 kg
Typ:DG M TT 320 FM
Staffelpreise netto
Ab AnzahlPreis pro Stück
4460,61 EUR
8431,21 EUR
12401,81 EUR
16372,41 EUR

Produktinformationen zu DEHN 952325:

Der DEHN Überspannungsableiter Typ DG M TT 320 FM ist ein mehrpoliger, modularer Schutzgerät der Produktfamilie DEHNguard modular, entwickelt für den Schutz von Niederspannungs-Verbraucheranlagen vor transienten Überspannungen. Das Gerät entspricht den Normen IEC 61643-11 und EN IEC 61643-11 und ist als Typ 2 + Typ 3 klassifiziert, wodurch es sowohl für die Absicherung an der Hauptverteilung als auch für die direkte Schutzfunktion an empfindlichen Endgeräten geeignet ist. Es ist speziell für TT- und TN-S-Systeme (3+1-Schaltung) ausgelegt und bietet eine energetisch koordinierte Schutzwirkung zum Endgerät über eine maximale Entfernung von 10 Metern. Die Einheit besteht aus einem Basisteil und gesteckten Schutzmodulen, die werkzeuglos ausgetauscht werden können, was die Wartung und Inspektion vereinfacht.

Einsatzbereiche
Der Ableiter ist für den Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher vorgesehen. Er schützt elektrische Anlagen in Innenräumen vor Überspannungen, die durch direkte oder indirekte Blitzeinschläge, Netzstörungen oder Schaltvorgänge entstehen. Die Anwendung erfolgt in Niederspannungsanlagen mit einer Nennspannung von 230/400 V (50/60 Hz) und einer Höchstspannung von 320 V [L-N] bzw. 255 V [N-PE].

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Ableiterüberwachung mit Thermo-Dynamik-Control, die eine hohe Gerätesicherheit gewährleistet. Die Funktions- und Defektanzeige erfolgt über eine grüne bzw. rote LED, wodurch der Betriebszustand visuell überprüft werden kann. Bei Ausfall des Ableiters wird der Stromkreis geöffnet (OCM), was eine sichere Absicherung der nachgeschalteten Geräte gewährleistet. Ein potentialfreier Fernmeldekontakt (Wechsler) ermöglicht die Integration in Überwachungssysteme; er hat eine Schaltleistung von 250 V / 0,5 A (AC) und ist für Anschlussquerschnitte bis 1,5 mm² ein- oder feindrähtig ausgelegt.

Technik verständlich erklärt
Der Ableiter nutzt Zinkoxidvaristoren und Funkenstrecken zur Ableitung von Überspannungen. Der Nennableitstoßstrom beträgt 20 kA (8/20 µs), der maximale Ableitstoßstrom 40 kA. Der Schutzpegel liegt bei ≤ 1,5 kV [L-N]/[N-PE] und ≤ 1,75 kV [L-PE], wobei bei einem Teststrom von 5 kA der Schutzpegel [L-N] auf ≤ 1,2 kV sinkt. Die Ansprechzeit beträgt ≤ 25 ns [L-N] und ≤ 100 ns [N-PE], was eine schnelle Reaktion auf Überspannungen ermöglicht. Die TOV-Spannung [L-N] beträgt 335 V für 5 Sekunden (Festigkeit) und 440 V für 120 Minuten (sicherer Ausfall), während [N-PE] 1200 V für 200 ms widerstehen kann. Die Kurzschlussfestigkeit beträgt 25 kAeff bei einem maximalen netzseitigen Überstromschutz von 125 A gG.

Kompatibilität und Zubehör
Der Ableiter ist für TT- und TN-S-Systeme ausgelegt und kann in der Red/Line-Produktfamilie energetisch koordiniert eingesetzt werden. Die Montage erfolgt auf einer 35 mm Hutschiene nach EN 60715. Die Anschlussquerschnitte liegen zwischen 1,5 mm² (min.) und 35 mm² (max.) für mehrdrähtige Leiter sowie 25 mm² für feindrähtige Leiter. Die Isolierung zwischen Haupt- und Hilfsstromkreis ist doppelt ausgeführt, die Überspannungskategorie des Hauptstromkreises beträgt III, die des Hilfsstromkreises II.

Montage und Installation
Die Einheit wird in Innenräumen montiert und hat eine Einbaubreite von 4 TE nach DIN 43880. Das Gehäuse besteht aus rotem Thermoplast (UL 94 V-0) und ist für den Einsatz bei Temperaturen von -40 °C bis +80 °C ausgelegt. Die Schutzart beträgt IP 20 (eingebaut), was eine Schutzfunktion gegen Berührung mit Fingern und gegen festen Fremdkörpern gewährleistet. Die Montage erfolgt werkzeuglos, wobei die Modulverriegelungssysteme einen einfachen Austausch der Schutzmodule ermöglichen.

Vorteile im Betrieb
Die Kombination aus hohem Ableitvermögen, schneller Ansprechzeit und der integrierten Überwachung mit Defektanzeige sorgt für eine zuverlässige Schutzfunktion. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anlagenkonfigurationen. Die Integration in Überwachungssysteme über den Fernmeldekontakt erlaubt eine proaktive Fehlererkennung. Die Zulassungen durch DEKRA, UKCA und UL bestätigen die Konformität mit europäischen und internationalen Sicherheitsstandards.

Erweiterte technische Daten
Max. prospektiver Kurzschlussstrom100 kAeff (220 kApeak)
Technische Daten
SPD nach IEC 61643-11 / EN IEC 61643-11Typ 2 + Typ 3
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)Typ 2 + Typ 3
Nennspannung AC (UN)230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (UC)320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (UC)255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (In)20 kA
Max. Ableitstoßstrom (8/20 µs) (Imax)40 kA
Kombinierter Stoß [L-N] (UOC)20 kV
Kombinierter Stoß [N-PE] (UOC)6 kV
Schutzpegel [L-N]/[N-PE] (UP)≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-PE] (UP)≤ 1,75 kV
Schutzpegel [L-N]/[N-PE] bei 5 kA (UP)≤ 1,2 / ≤ 1,5 kV
Schutzleiterstrom (IPE)≤ 10 µA
Dauerstrom (IC)≤ 0,5 mA
Ansprechzeit [L-N] (tA)≤ 25 ns
Ansprechzeit [N-PE] (tA)≤ 100 ns
Max. netzseitiger Überstromschutz125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (ISCCR)25 kAeff
TOV-Spannung [L-N] (UT) – Charakteristik335 V / 5 sec. – Festigkeit, 440 V / 120 min. – sicherer Ausfall
TOV-Spannung [N-PE] (UT) – Charakteristik1200 V / 200 ms. – Festigkeit
Zustand am Ende der Lebensdauer des SPD AOffener Stromkreis (OCM)
Überspannungskategorie (OVC) Hauptstromkreislll
Isolierung zwischen Haupt- und HilfsstromkreisDoppelte Isolierung
Betriebstemperaturbereich (TU)-40 °C ... +80 °C
Funktions- / Defektanzeigegrün / rot
Anzahl der Ports1
Anschlussquerschnitt (min.)1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.)35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage auf35 mm Hutschiene nach EN 60715
GehäusewerkstoffThermoplast, Farbe rot, UL 94 V-0
EinbauortInnenraum
SchutzartIP 20 (eingebaut)
Einbaumaße4 TE, DIN 43880
ZulassungenDEKRA
FM-Kontakte / KontaktformWechsler
Schaltleistung AC250 V / 0,5 A
Schaltleistung DC250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmenmax. 1,5 mm2 ein- / feindrähtig
Überspannungskategorie (OVC) Hilfsstromkreisll


Produktdatenblatt
Datenblatt zu DEHN 952325, EAN: 4013364126800

Fragen & Antworten

Wie ist die Lieferzeit von DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme?

Der Artikel DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von DEHN 952325 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir DEHN 952325 DG M TT 320 FM ÜS-Ableiter Typ 2 guard M 4p für TT- und TN-S-Systeme für nur 460,61 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
