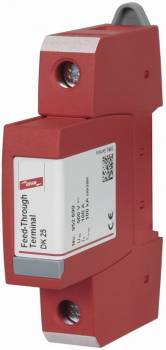

DEHN 952699 DK25 Durchgangsklemme 25 mm² für Überspannungsschutzgeräte content_copy

Die DEHN Durchgangsklemme DK 25 (Herstellernummer 952699) ist ein spezifisches Bauteil für die Installation von Überspannungsschutzgeräten in elektrischen Anlagen. Sie dient der Verbindung von Kammschienen und ermöglicht die Verdrahtung über Sammelschienen, wodurch eine flexible und sichere Anschlussmöglichkeit für Ableiterkombinationen geschaffen wird. Das Gerät ist für den Einsatz in Schaltschränken konzipiert und wird auf einer 35-mm-DIN-Schiene nach EN 60715 montiert, wobei die Einbaubreite einer Teilungseinheit nach DIN 43880 entspricht. Die Klemme ist für den Einsatz in elektrischen Anlagen mit Nennspannungen bis 500 V AC/DC ausgelegt und verfügt über eine Bemessungsisolationsspannung von 630 V sowie eine Bemessungsstoßspannungsfestigkeit von 6 kV, was eine sichere Isolation auch unter transienten Spannungsbeanspruchungen gewährleistet.

Einsatzbereiche
Die DK 25 wird primär in Schaltanlagen eingesetzt, in denen Überspannungsschutzgeräte über Kammschienen verbunden werden. Sie ermöglicht die Verbindung mehrerer Geräte in einer Reihe, wodurch die Verdrahtung strukturiert und übersichtlich gestaltet wird. Die Klemme ist besonders geeignet für Anlagen, in denen eine hohe Zuverlässigkeit der Stromverbindung erforderlich ist, beispielsweise in industriellen oder gewerblichen Elektroanlagen. Die Montage auf DIN-Schienen ermöglicht eine standardisierte und schnelle Installation in bestehenden Schaltschränken.

Funktionen und Ausstattung im Detail
Die Durchgangsklemme DK 25 ist für einen Nennlaststrom von 100 A ausgelegt, was eine sichere Stromübertragung auch bei höheren Lasten gewährleistet. Der maximale Anschlussquerschnitt beträgt 25 mm² für mehrdrähtige Leitungen und 16 mm² für feindrähtige Leitungen, wobei der minimale Anschlussquerschnitt 1,5 mm² beträgt. Diese Bandbreite ermöglicht die Verbindung verschiedener Leitungstypen, sowohl starr als auch feindrähtig. Die Klemme ist blitzstromgeprüft und für Blitzstoßströme bis 100 kA (10/350 µs) ausgelegt, was eine hohe Robustheit gegenüber transienten Stromstößen sicherstellt. Dies ist besonders wichtig in Anlagen, die Überspannungsschutzgeräte beinhalten, da diese bei Entladungen hohe Stromimpulse führen.

Technik verständlich erklärt
Die DK 25 fungiert als elektrischer Übergangspunkt, der es ermöglicht, Leitungen über eine Kammschiene zu verbinden, ohne dass eine direkte Verbindung zwischen zwei Kabeln erforderlich ist. Dies reduziert die Anzahl der notwendigen Verbindungen und verbessert die Übersichtlichkeit der Schaltung. Die Klemme ist aus einem thermoplastischen Material gefertigt, das die Feuerwiderstandsklasse UL 94 V-0 aufweist, was eine hohe Sicherheit bei erhöhter Temperatur oder im Brandfall gewährleistet. Die Schutzart IP20 bedeutet, dass das Gerät gegen Berührung mit Fingern und gegen festen Fremdkörpern größer als 12,5 mm geschützt ist, jedoch nicht gegen Wasser oder Staub. Die Betriebstemperatur liegt zwischen −40 °C und +80 °C, was eine Verwendung in einer Vielzahl von Umgebungen ermöglicht, einschließlich industrieller Anlagen mit extremen Temperaturen.

Kompatibilität und Zubehör
Die DK 25 ist speziell für die Verwendung mit Überspannungsschutzgeräten konzipiert, die auf Kammschienen montiert werden. Sie ist kompatibel mit Ableiterkombinationen, die über Sammelschienen verbunden werden, und ermöglicht eine strukturierte Verdrahtung. Die Klemme wird auf einer 35-mm-DIN-Schiene montiert, was eine Standardisierung der Montage in Schaltschränken gewährleistet. Es gibt keine spezifischen Zubehörteile, die in den Quellen genannt werden, jedoch ist die Kombination mit anderen Dehn-Überspannungsschutzgeräten, die ebenfalls auf Kammschienen montiert sind, typisch.

Montage und Installation
Die Montage erfolgt auf einer 35-mm-DIN-Schiene nach EN 60715, wobei die Einbaubreite einer Teilungseinheit nach DIN 43880 beträgt. Die Klemme wird mittels eines Schraubmechanismus befestigt, der eine sichere Verbindung gewährleistet. Die Installation erfordert keine speziellen Werkzeuge, jedoch ist eine sorgfältige Befestigung der Leitungen erforderlich, um eine stabile elektrische Verbindung zu gewährleisten. Die Klemme ist für eine Montage in Schaltschränken ausgelegt, wobei die Schutzart IP20 eine Verwendung in Innenräumen voraussetzt.

Vorteile im Betrieb
Die DK 25 bietet eine zuverlässige und strukturierte Verbindungsmöglichkeit für Überspannungsschutzgeräte. Die hohe Blitzstoßstromfestigkeit von 100 kA (10/350 µs) gewährleistet eine sichere Funktion auch bei hohen transienten Stromstößen. Die Verwendung von thermoplastischem Material mit UL 94 V-0 Feuerwiderstandsklasse erhöht die Sicherheit im Betrieb. Die Montage auf DIN-Schienen ermöglicht eine schnelle und standardisierte Installation, was die Wartung und Erweiterung der Anlage erleichtert. Die Klemme ist für eine breite Palette von Leitungsquerschnitten geeignet, was Flexibilität bei der Planung der Verdrahtung bietet.

Allgemein
Funktion	Durchgangsklemme zur Verbindung von Kammschienen und Anschluss von Leitungen und Sammelschienen
Nennspannung	500 V AC/DC
Nennlaststrom	100 A
Blitzstoßstrom (10/350 µs)	100 kA
Bemessungsisolationsspannung	630 V
Bemessungsstoßspannungsfestigkeit	6 kV
Anschlussquerschnitt min.	1,5 mm²
Anschlussquerschnitt max. (mehrdrähtig)	25 mm²
Anschlussquerschnitt max. (feindrähtig)	16 mm²
Montage	35-mm-DIN-Schiene nach EN 60715
Einbaubreite	1 Teilungseinheit nach DIN 43880
Gehäusematerial	Thermoplast, rot, UL 94 V-0
Schutzart	IP20
Betriebstemperatur	−40 bis +80 °C

---
