Dold 0009283 IK8800.12 AC 50 Hz 230 V Fernschalter content_copy

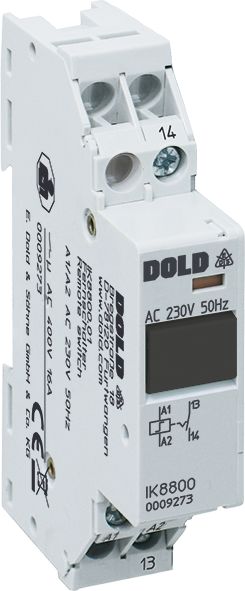

Der Dold Stromstoßschalter IK8800.12AC50HZ230V ist ein Reiheneinbaugerät für den Einsatz in elektrischen Installationen, insbesondere in Systemen mit Raumtastern oder Fernschaltern. Das Gerät ist für den Betrieb mit Wechselspannung AC 230 V bei einer Frequenz von 50 Hz ausgelegt und verfügt über eine Kontaktbestückung von 2 Wechsler. Es ist für die Montage auf einer Hutschiene konzipiert und besitzt eine Baubreite von 17,5 mm, was eine kompakte Anordnung in Schaltschränken ermöglicht. Die Gerätefamilie IK 8800 wird nach der Norm IEC/EN 60669 hergestellt, die Anforderungen an Schalter und Schaltgeräte für Niederspannungsanlagen definiert.

Einsatzbereiche
Der Stromstoßschalter dient zur ferngesteuerten Schaltvorgänge in elektrischen Anlagen. Er wird häufig in Beleuchtungssteuerungen, Heizungsanlagen oder anderen Systemen eingesetzt, bei denen mehrere Schaltstellen über ein zentrales Gerät gesteuert werden. Die Impulssteuerung ermöglicht eine geringe Energieverbrauch, da das Gerät nur während des Schaltimpulses Strom verbraucht. Dies ist besonders vorteilhaft bei Installationen mit mehreren Raumtastern, da der Verdrahtungsaufwand reduziert wird.

Funktionen und Ausstattung im Detail
Bei jedem Stromimpuls werden die Kontakte betätigt und verbleiben in der jeweils eingenommenen Schaltstellung bis zum nächsten Impuls. Die Schaltstellung wird durch ein Schauzeichen angezeigt, das den Zustand der Kontakte visuell erkennbar macht. Eine integrierte Taste ermöglicht die manuelle Betätigung der Kontakte, was bei Wartungsarbeiten oder Testzwecken nützlich ist. Die maximale Kontaktbestückung beträgt 4 Wechsler, wobei das vorliegende Modell mit 2 Wechsler ausgestattet ist.

Technik verständlich erklärt
Der Betrieb erfolgt im Impulsmodus, bei dem das Gerät nur kurzzeitig Strom aufnimmt, um die Kontakte zu schalten. Dies führt zu einem geringen Energieverbrauch und reduziert die Wärmeentwicklung. Der thermische Strom Ith beträgt 16 A, was die maximale Strombelastung für den dauerhaften Betrieb angibt. Die Betriebsspannung liegt bei AC 230 V, und die Frequenz beträgt 50 Hz. Die Schaltzeit beträgt weniger als 30 ms, was eine schnelle Reaktion auf Steuersignale ermöglicht. Die elektrische Lebensdauer bei einer Last von 16 A beträgt 10 x 10⁴ Schaltzyklen bei einer Last von 500 Schaltvorgängen pro Stunde.

Kompatibilität und Zubehör
Das Gerät ist für die Montage auf einer Hutschiene ausgelegt und kann bei Impulsbetrieb eng aneinander montiert werden. Bei Dauereinschaltungen ist ein Montageabstand von 7 mm zwischen den Relais erforderlich. Die Kontaktbelegung erfolgt über die Anschlüsse A1 (Steuerungssignal) und A2 (Neutral), wobei die Ausgangskontakte als Wechsler (C/O) ausgeführt sind. Die Schaltleistung beträgt bei einer Last von 2000 W und 5 x 10⁴ Schaltzyklen. Die maximale Kurzschlussfestigkeit beträgt 16 A gG/gL gemäß IEC/EN 60947-5-1.

Montage und Installation
Die Montage erfolgt auf einer Hutschiene, wobei die Baubreite von 17,5 mm eine kompakte Platzierung ermöglicht. Bei Impulsbetrieb können die Geräte direkt nebeneinander montiert werden. Bei Dauereinschaltungen ist ein Abstand von 7 mm zwischen den Relais erforderlich, um eine ausreichende Kühlung zu gewährleisten. Die Betriebstemperatur liegt zwischen -20 °C und +45 °C, die Lagerungstemperatur zwischen -25 °C und +55 °C. Die maximale Betriebshöhe beträgt 2000 m über Meeresspiegel.

Vorteile im Betrieb
Der Stromstoßschalter bietet eine effiziente Steuerung mit geringem Energieverbrauch durch den Impulsbetrieb. Die integrierte Schaltstellungsanzeige und die manuelle Betätigungstaste erleichtern die Wartung und Diagnose. Die kompakte Bauform und die Hutschienenmontage ermöglichen eine flexible und raumsparende Installation. Die maximale Kontaktbestückung von 4 Wechsler bietet Flexibilität bei der Anpassung an unterschiedliche Anforderungen. Die Einhaltung der Norm IEC/EN 60669 gewährleistet eine sichere und zuverlässige Funktion in elektrischen Anlagen.

Technische Daten
Ausgangskontakte max.	4 Wechsler
Baubreite	17,5 mm
Thermischer Strom Ith	16 A
Gerätetyp	IK 8800
Für Hutschienenmontage
Variante
Kontaktbestückung	2 Wechsler
Nennspannung	AC 230 V 50 Hz

---
