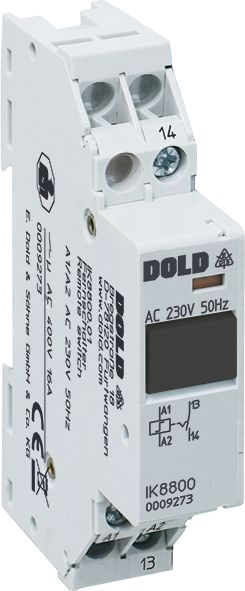

Dold 0010493 IK8800.02 DC24V Fernschalter content_copy

Der Dold Stromstoßschalter IK8800.02DC24V ist ein Reiheneinbaugerät zur ferngesteuerten Schaltfunktion in elektrischen Anlagen. Es handelt sich um ein Gerät des Typs IK 8800 mit einer Nennspannung von DC 24 V und einer Kontaktbestückung aus zwei Schließerkontakten. Das Gerät ist für den Einsatz in Installationen konzipiert, bei denen eine Schaltfunktion über kurze Impulse erfolgt, wobei die Kontakte nach jedem Impuls in der jeweils eingenommenen Stellung verbleiben, bis der nächste Impuls eintritt. Die Betätigung erfolgt über ein Steuersignal, das über die Anschlussklemmen A1 und A2 zugeführt wird. Die Schaltstellung wird durch ein Schauzeichen angezeigt, das bei aktivierten Kontakten sichtbar ist. Eine integrierte Taste ermöglicht die manuelle Betätigung der Kontakte, was bei Wartung oder Testbetrieb nützlich ist.

Einsatzbereiche
Der Stromstoßschalter ist für den Einsatz in elektrischen Installationen vorgesehen, insbesondere in Systemen mit Raumtastern oder Fernschaltern, wo eine geringe Verdrahtung und ein geringer Energieverbrauch gefordert sind. Er eignet sich für Anwendungen, bei denen die Schaltfunktion nicht kontinuierlich, sondern nur bei Bedarf über kurze Impulse aktiviert wird. Die Montage erfolgt auf einer Hutschienenkonstruktion, wobei die Baubreite von 17,5 mm eine kompakte Anordnung ermöglicht. Bei Impulsbetrieb können die Geräte eng aneinander montiert werden; bei Dauereinschaltung beträgt der erforderliche Montageabstand zwischen den Relais 7 mm.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit zwei Schließerkontakten (NO-Kontakte), die für die Steuerung von Lasten wie Lampen, Motoren oder anderen elektrischen Verbrauchern geeignet sind. Die maximale Kontaktbestückung beträgt vier Wechsler, wobei die konkrete Ausführung hier auf zwei Schließer festgelegt ist. Die Betätigung erfolgt über einen Stromimpuls, wobei die Kontakte nach jedem Impuls in der jeweils eingenommenen Stellung verbleiben. Die Schaltstellung wird durch ein sichtbares Schauzeichen angezeigt, das bei aktivierten Kontakten rot leuchtet. Eine integrierte Taste ermöglicht die manuelle Betätigung, was bei Wartungsarbeiten oder zur Überprüfung der Funktion hilfreich ist.

Technik verständlich erklärt
Der Stromstoßschalter arbeitet im Impulsbetrieb, wobei die Kontakte nur bei jedem Stromimpuls betätigt werden und danach in der jeweils eingenommenen Stellung verbleiben. Dies reduziert den Energieverbrauch im Vergleich zu kontinuierlich eingeschalteten Relais. Die thermische Strombelastbarkeit beträgt 16 A, was die maximale Stromstärke angibt, die das Gerät dauerhaft vertragen kann. Die Betriebstemperatur liegt zwischen -20 °C und +45 °C, wodurch das Gerät auch in klimatisch anspruchsvollen Umgebungen einsetzbar ist. Die Betriebsspannung ist auf DC 24 V festgelegt, was in vielen industriellen und hausotechnischen Anlagen üblich ist. Die Anschlussklemmen sind für die Verbindung mit Steuersignalen und Lasten ausgelegt, wobei die Belegung A1 (DC+) und A2 (DC-) standardisiert ist.

Kompatibilität und Zubehör
Das Gerät ist nach IEC/EN 60669 normkonform und für die Montage auf einer Hutschienenkonstruktion ausgelegt. Es ist kompatibel mit anderen Geräten der IK 8800-Serie, die ebenfalls in 17,5 mm oder 35 mm Baubreite erhältlich sind. Die Kontaktbestückung kann je nach Modell bis zu vier Wechsler umfassen, wobei hier die Variante mit zwei Schließerkontakten ausgewählt ist. Die Anschlussklemmen sind für die Verbindung mit Steuersignalen und Lasten ausgelegt, wobei die Belegung A1 (DC+) und A2 (DC-) standardisiert ist. Die Geräte können in Reihen montiert werden, wobei bei Impulsbetrieb kein zusätzlicher Abstand erforderlich ist, bei Dauereinschaltung jedoch ein Abstand von 7 mm zwischen den Relais eingehalten werden muss.

Montage und Installation
Die Montage erfolgt auf einer Hutschienenkonstruktion, wobei die Baubreite von 17,5 mm eine kompakte Anordnung ermöglicht. Die Geräte können in Reihen montiert werden, wobei bei Impulsbetrieb kein zusätzlicher Abstand erforderlich ist. Bei Dauereinschaltung ist ein Montageabstand von 7 mm zwischen den Relais erforderlich, um eine ausreichende Kühlung zu gewährleisten. Die Anschlussklemmen sind für die Verbindung mit Steuersignalen und Lasten ausgelegt, wobei die Belegung A1 (DC+) und A2 (DC-) standardisiert ist. Die Installation erfolgt in elektrischen Anlagen, bei denen eine ferngesteuerte Schaltfunktion erforderlich ist, insbesondere in Systemen mit Raumtastern oder Fernschaltern.

Vorteile im Betrieb
Der Stromstoßschalter bietet einen geringen Energieverbrauch durch den Impulsbetrieb, wodurch die Betriebskosten reduziert werden. Der Verdrahtungsaufwand ist gering, insbesondere bei Installationen mit mehreren Raumtastern, da nur ein Steuersignal erforderlich ist. Die Schaltstellung wird durch ein Schauzeichen angezeigt, was die Überprüfung der Funktion erleichtert. Die manuelle Betätigung über eine integrierte Taste ermöglicht eine einfache Wartung und Diagnose. Die thermische Strombelastbarkeit von 16 A und die Betriebstemperatur von -20 °C bis +45 °C machen das Gerät für eine Vielzahl von Anwendungsfällen geeignet. Die Normkonformität nach IEC/EN 60669 gewährleistet eine sichere und zuverlässige Funktion im Betrieb.

Technische Daten
Ausgangskontakte max.	4 Wechsler
Baubreite	17,5 mm
Thermischer Strom Ith	16 A
Gerätetyp	IK 8800
Für Hutschienenmontage
Variante
Kontaktbestückung	2 Schließer
Nennspannung	DC 24 V

---
