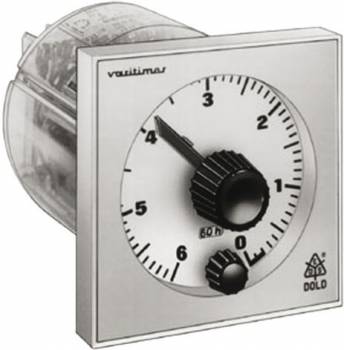

Dold 0018835 EH7616.24 DC24V 0,2S-60H Zeitrelais ansprechverzögert content_copy

Das Dold Zeitrelais Typ EH7616.24 DC24V 0,2S-60H ist ein ansprechverzögertes Industrie-Zeitrelais für Fronttafeleinbau, das zur zeitgesteuerten Steuerung von elektrischen Geräten und Anlagenkomponenten eingesetzt wird. Es ermöglicht die Einhaltung von Verzögerungszeiten zwischen dem Einschalten der Betriebsspannung und dem Ansprechen der Ausgangskontakte, wodurch beispielsweise das Anlaufverhalten von Motoren oder die sequenzielle Inbetriebnahme von Maschinenteilen berücksichtigt werden kann. Das Gerät ist Teil der MINITIMER-Serie und entspricht der Norm EN 61812-1 für Zeitrelais.

Einsatzbereiche
Das Zeitrelais eignet sich für Anwendungen in der industriellen Automatisierung, wo eine präzise zeitliche Steuerung erforderlich ist. Typische Einsatzfälle sind das Schalten von Pumpen, Lüftern, Heizsystemen oder die Steuerung von Werkzeugmaschinen, bei denen eine Verzögerung zwischen dem Betätigen eines Schalters und dem Beginn einer Funktion notwendig ist. Die große Einstellbreite von 0,2 Sekunden bis 60 Stunden erlaubt eine flexible Nutzung in unterschiedlichen Prozessen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit einem Öffner verzögert, einem Öffner unverzögert, einem Schließer verzögert und einem Schließer unverzögert, was insgesamt einem Wechsler entspricht. Die verzögerten Kontakte schalten erst nach Ablauf der eingestellten Zeit, während die unverzögerten Kontakte sofort bei Betriebsspannungsaufbau schalten. Die Zeitverzögerung wird über einen stufenlos einstellbaren Drehschalter an der Frontseite vorgenommen. Die Wiederholgenauigkeit beträgt ≤ ± 0,5 %, wobei im Bereich von 3 und 6 Sekunden eine Abweichung von ≤ ± 1 % zulässig ist. Eine Zeitablaufanzeige mittels rotem Zeiger auf der Skala zeigt den Fortschritt der Verzögerungszeit an.

Technik verständlich erklärt
Die Zeitsteuerung erfolgt rein mechanisch über einen Synchronmotor, der über die Betriebsspannung an den Klemmen A1-A2 angetrieben wird. Die Verzögerungszeit wird durch die Drehzahl des Motors und die Einstellung des Drehschalters bestimmt. Bei Unterbrechung der Betriebsspannung an A1-A2 wird der Zeitablauf gelöscht. Die Ausführung ohne zusätzliche Steuerklemmen B1-B2 schaltet bei Spannungsaufbau sofort, während eine Ausführung mit B1-B2 die Zeitverzögerung erst bei Einschalten an B1-B2 beginnen lässt. Die Frequenzumschaltung zwischen 50 und 60 Hz erfolgt auf der Rückseite des Geräts mittels Rasteverschiebung mit einem Schraubendreher.

Kompatibilität und Zubehör
Das Zeitrelais ist für eine Nennspannung von DC 24 V ausgelegt und kann in Schaltanlagen mit entsprechender Spannungsversorgung eingesetzt werden. Es ist in der Baubreite von 96 mm ausgeführt und für Fronttafeleinbau konzipiert. Die Frontfläche beträgt 96 x 96 mm. Die Geräte der MINITIMER-Serie sind in verschiedenen Größen und Ausführungen erhältlich, wobei die EH 7616-Variante die größte Baubreite aufweist. Eine nullspannungssichere Ausführung ist optional verfügbar, bei der die bereits abgelaufene Zeit bei Spannungsausfall gespeichert bleibt.

Montage und Installation
Das Gerät wird in eine Fronttafel mit einer Mindesttiefe von 40 mm eingebaut. Die Montage erfolgt durch Schraubbefestigung an der Tafel. Die Anschlussklemmen sind klar beschriftet: A1-A2 für die Betriebsspannung, B1-B2 optional für die Steuerspannung, und die Kontakte 15-16 (Öffner verzögert), 27-28 (Schließer verzögert), 31-32 (Öffner unverzögert), 43-44 (Schließer unverzögert). Die Einstellung der Verzögerungszeit erfolgt über den Drehschalter an der Frontseite. Die Frequenzumschaltung erfolgt auf der Rückseite.

Vorteile im Betrieb
Das Zeitrelais bietet einen großen Einstellbereich von 0,2 Sekunden bis 60 Stunden, was eine Vielzahl von Anwendungsszenarien abdeckt. Die einfache Bedienung über den stufenlosen Drehschalter ermöglicht eine präzise und schnelle Einstellung. Die mechanische Zeitsteuerung ist robust und wartungsarm. Die Zeitablaufanzeige erleichtert die Überwachung des Zeitablaufs. Die Ausführung ohne Schaltstellungsanzeige ist für die EH 7616-Serie typisch, was die Frontfläche vereinfacht. Die Wiederholgenauigkeit von ≤ ± 0,5 % gewährleistet eine zuverlässige Funktion in wiederholten Prozessen.

Technische Daten
Ausgangskontakte	1 Wechsler
Baubreite	96 mm
Gehäusebauform	Fronttafeleinbau
Zeitfunktion(en)	Ansprechverzögert
Gerätetyp	EH 7616
Variante
Kontaktbestückung	1 Öffner verzögert, 1 Öffner unverzögert, 1 Schließer verzögert, 1 Schließer unverzögert
Nennspannung	DC 24 V
Zeitbereich	0,2 s - 60 h

---
