Dold 0022767 Lapp ÖLFLEX ROBUST 215 C 3G2,5 Steuerleitung

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0022767 Lapp ÖLFLEX ROBUST 215 C 3G2,5 Steuerleitung
( 4 / 5 ) 2 Wertungen
Dold 0022767
Abbildung kann vom Original abweichen !
126,33 EUR
( 150,33 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0022767 Lapp ÖLFLEX ROBUST 215 C 3G2,5 Steuerleitung
Datenblatt:file_download Download
Lieske-Nr.:467056
Hersteller-Nr.: 0022767
EAN-Code: 4030641227678
Gewicht:0.2 kg
Typ:BA7905.81 DC220V 1,5-30S
Staffelpreise netto
Ab AnzahlPreis pro Meter
5108,33 EUR
1090,33 EUR
1572,32 EUR
2054,32 EUR

Produktinformationen zu Dold 0022767:

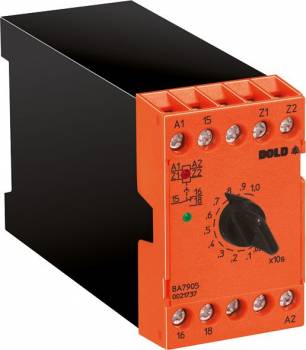

Das Zeitrelais BA 7905.81 DC220V 1,5-30S von Dold ist ein ansprechverzögertes Relais für den Einsatz in Schaltschränken. Es dient zur zeitverzögerten Steuerung von Geräten und Anlagenkomponenten, insbesondere zur Berücksichtigung des Anlaufverhaltens von Motoren oder anderen elektrischen Lasten. Die Verzögerungszeit kann stufenlos über einen großen Einstellbereich von 1,5 bis 30 Sekunden eingestellt werden, wobei die Einstellung an einer Absolutskala erfolgt. Die Funktion ermöglicht eine präzise und reproduzierbare Zeitsteuerung, die für industrielle Anwendungen mit hohen Anforderungen an die Wiederholgenauigkeit geeignet ist.

Einsatzbereiche
Das Relais wird in industriellen Steuerungen eingesetzt, wo eine kontrollierte, zeitverzögerte Aktivierung von Ausgangsrelais erforderlich ist. Typische Anwendungsfälle sind das schrittweise Anlassen von Motoren, die Verzögerung von Schaltvorgängen in Automatisierungssystemen oder die Sicherstellung einer geordneten Reihenfolge bei der Inbetriebnahme von Maschinen. Die hohe Wiederholgenauigkeit von ≤ ± 1 % vom Skalenendwert sorgt für konsistente Betriebsabläufe.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen stufenlos einstellbaren Drehschalter zur Einstellung der Verzögerungszeit. Die Kontaktbestückung umfasst 1 Wechsler verzögert, wobei insgesamt 2 Wechsler als Ausgangskontakte vorhanden sind. Die Betriebsbereitschaft und die Kontaktstellung werden durch LED-Anzeigen signalisiert: Die obere LED leuchtet bei anliegender Betriebsspannung, die untere LED bei aktiviertem Ausgangsrelais. Diese visuelle Rückmeldung erleichtert die Diagnose und Wartung.

Technik verständlich erklärt
Das Zeitrelais arbeitet nach dem Prinzip der Ansprechverzögerung: Sobald die Betriebsspannung anliegt, beginnt die Verzögerungszeit, und der Ausgangskontakt schaltet erst nach Ablauf der eingestellten Zeit. Die Nennspannung beträgt DC 220 V, wobei das Gerät ohne Vorwiderstand betrieben werden kann. Die Wiederbereitschaftszeit beträgt 100 ms bei 50 V und 50 ms bei 100 V, was eine schnelle Rücksetzung nach Abschalten ermöglicht. Die Temperaturabhängigkeit der Zeitfunktion liegt bei 0,2 % pro Kelvin, was eine stabile Leistung über einen weiten Temperaturbereich gewährleistet.

Kompatibilität und Zubehör
Das Relais ist für den Einsatz in Schaltschränken ausgelegt und verfügt über eine Baubreite von 45 mm, was es in Standard-Schalttafeln integrierbar macht. Über die Anschlussklemmen Z1 und Z2 ist ein Fernpotentiometeranschluss möglich, wodurch die Zeitverzögerung auch von außen, z. B. über ein externes Potentiometer, eingestellt werden kann. Die Klemmenbezeichnung umfasst die Versorgungsspannung (A1/A2), die Fernpotentiometeranschlüsse (Z1/Z2) sowie die Wechslerkontakte (15/16/18 und 25/26/28).

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Baubreite von 45 mm die Einbauhöhe bestimmt. Die Anschlussklemmen sind für die Verbindung mit Steuerleitungen ausgelegt. Die Betriebsspannung wird an A1 (+) und A2 (–) angeschlossen. Die Ausgangsrelaiskontakte (15/16/18 und 25/26/28) werden an die zu steuernden Lasten angeschlossen. Die LED-Anzeigen sind direkt am Gerät integriert und erfordern keine zusätzliche Verkabelung.

Vorteile im Betrieb
Die hohe Wiederholgenauigkeit und der große Einstellbereich ermöglichen eine flexible Anpassung an unterschiedliche Anforderungen. Die LED-Anzeigen bieten eine direkte visuelle Rückmeldung zum Betriebszustand. Die Verwendung eines Fernpotentiometers erlaubt eine externe Einstellung der Verzögerungszeit, was bei komplexen Steuerungen vorteilhaft ist. Das Gerät ist für Dauerbetrieb ausgelegt und kann bei einer Betriebstemperatur von –20 °C bis +60 °C eingesetzt werden. Die Schutzart des Gehäuses beträgt IP 40, die Klemmen IP 40, was eine Schutzfunktion gegen Berührung und Staub gewährleistet. Die elektrische Lebensdauer beträgt bei 3 A/AC 230 V 250.000 Schaltspiele, die mechanische Lebensdauer 50 Millionen Schaltspiele. Die maximale Schalthäufigkeit beträgt 6000 Schaltspiele pro Stunde. Die Kurzschlussfestigkeit wird durch eine max. Schmelzsicherung von 4 A gG/gL sichergestellt.

Normen und Zulassungen
Das Gerät entspricht der Norm EN 61812-1 für ansprechverzögerte Zeitrelais. Die EMV-Anforderungen sind gemäß IEC/EN 61000-4-2 bis -4-6 erfüllt. Die Funkentstörung entspricht der Grenzwertklasse B nach EN 55011. Die Bemessungsstoßspannung beträgt 4 kV, der Verschmutzungsgrad 2. Die Luft- und Kriechstrecken sind gemäß IEC 60664-1 ausgelegt. Das Gehäuse besteht aus Thermoplast mit V0-Verhalten nach UL Subj. 94, was eine gute Flammschutzleistung gewährleistet. Die Rüttelfestigkeit beträgt eine Amplitude von 0,35 mm bei einer Frequenz von 10 bis 55 Hz.

Technische Daten
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Zeitfunktion(en)Ansprechverzögert
GerätetypBA 7905
Variante
Kontaktbestückung1 Wechsler verzögert
NennspannungDC 220 V
Zeitbereich1,5 - 30 s


Bitte beachten Sie...
Bei diesem Artikel berechnen wir einen Schnittzuschlag von 14,85 EUR, für den Aufwand, das Kabel abzumessen, zu schneiden und wieder aufzurollen. Wenn Sie eine komplette 100m bzw. 500m-Trommel abnehmen, dann entfällt dieser Schnittzuschlag natürlich.

Das endgültige Kabelgewicht wird vor Rechnungsstellung ermittelt. Die Berechnung erfolgt abhängig vom Kupfergehalt sowie ggf. zusätzlichem Gewicht durch Trommel, Palette oder Umverpackung. Preisangaben verstehen sich vorbehaltlich dieser Nachberechnung.

Bitte beachten Sie, dass der Hersteller bei Artikeln, die nicht lagernd sind und produziert werden müssen, evtl. ggf. Mindestlängen vorschreibt, die je nach Kabeltyp 5-10km betragen können !
Produktdatenblatt
Datenblatt zu Dold 0022767, EAN: 4030641227678
