Dold 0024935 BA7954.82 AC 50/60 Hz 230 V 0,05–1 s Zeitrelais rückfallverzögert

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0024935 BA7954.82 AC 50/60 Hz 230 V 0,05–1 s Zeitrelais rückfallverzögert
( 4.8 / 5 ) 4 Wertungen

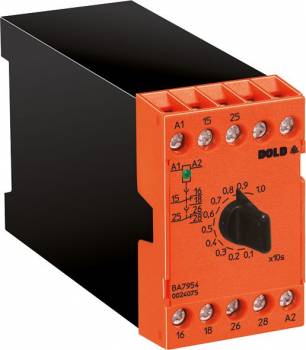

Dold 0024935
Abbildung kann vom Original abweichen !
192,07 EUR
( 228,56 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0024935 BA7954.82 AC 50/60 Hz 230 V 0,05–1 s Zeitrelais rückfallverzögert
Datenblatt:file_download Download
Lieske-Nr.:1583547
Hersteller-Nr.: 0024935
EAN-Code: 4030641249359
Gewicht:0.29 kg
Typ:BA7954.82 AC50/60HZ 230V 0,05-1S
Staffelpreise netto
Ab AnzahlPreis pro Stück
5184,87 EUR
10177,66 EUR
15170,46 EUR
20163,26 EUR

Produktinformationen zu Dold 0024935:

Das Dold Zeitrelais BA7954.82 ist ein rückfallverzögertes Industrie-Zeitrelais, ausgelegt für den Einsatz in Schaltschränken. Es wird mit einer Nennspannung von AC 230 V betrieben und verfügt über einen Zeitbereich von 0,05 bis 1 Sekunde. Die Funktion des Relais ist so gestaltet, dass die Ausgangskontakte nach Abschalten der Betriebsspannung verzögert zurückfallen, wodurch eine kontrollierte Abschaltung von Verbrauchern oder Maschinenkomponenten ermöglicht wird. Das Gerät ist nach der Norm EN 61812-1 konzipiert und bietet eine Wiederholgenauigkeit von ≤ ± 1 %, was eine hohe Präzision bei der Zeitsteuerung gewährleistet.

Einsatzbereiche
Das Zeitrelais eignet sich für Anwendungen, bei denen eine verzögerte Abschaltung nach Unterbrechung der Versorgungsspannung erforderlich ist. Typische Einsatzfälle sind die Steuerung von Motoren, Beleuchtungssystemen, Pumpen oder anderen elektrischen Lasten, bei denen ein sofortiges Abschalten nicht gewünscht ist. Die Nullspannungssicherheit sorgt dafür, dass das Relais bei Spannungsausfall sicher in den Ausgangszustand zurückkehrt, ohne dass ein externer Steuersignal erforderlich ist.

Funktionen und Ausstattung im Detail
Das Relais verfügt über zwei Wechsler (C/O-Kontakte), die verzögert schalten. Die Kontaktbestückung ermöglicht die Steuerung zweier unabhängiger Lastkreise. Die Kontakte sind aus AgSnO₂ gefertigt und mit einer 0,2 μm dicken Goldschicht überzogen, was eine hohe Schaltlebensdauer und gute Kontaktqualität gewährleistet. Die Ansprechzeit der Kontakte beträgt ≤ 25 ms, was eine schnelle Reaktion auf Betriebsspannungssignale ermöglicht. Eine LED-Anzeige signalisiert die Anwesenheit der Betriebsspannung, wodurch der Betriebszustand visuell überprüft werden kann.

Technik verständlich erklärt
Die Zeitverzögerung wird stufenlos an einer Absolutskala eingestellt, wobei der Zeitbereich von 0,05 bis 1 Sekunde abgedeckt wird. Die Einstellung erfolgt über einen Drehregler, der direkt am Gerät angebracht ist. Die Wiederbereitschaftszeit beträgt ≥ 25 ms, was bedeutet, dass das Relais nach einem Abschaltvorgang innerhalb dieser Zeit wieder betriebsbereit ist. Die Spannungseinflusswerte liegen unter ± 1 %, und der Temperatureinfluss beträgt < 0,3 % pro Kelvin, was eine stabile Zeitsteuerung auch bei wechselnden Umgebungsbedingungen gewährleistet.

Kompatibilität und Zubehör
Das Zeitrelais ist ansteuerbar mit Zweidrahtinitiatoren, was die Integration in bestehende Steuerungssysteme erleichtert. Es ist für den Einsatz in Schaltschränken konzipiert und wird über eine Hutschiene (IEC/EN 60715) montiert. Die Klemmenanordnung entspricht DIN 46199-5, und die Leiteranschlussquerschnitte betragen 2 x 2,5 mm² für massive Leiter oder 2 x 1,5 mm² für Litzen mit Hülse (DIN 46228-1/-2/-3/-4). Die Anzugsdrehmomente für die Klemmen liegen bei 0,8 Nm.

Montage und Installation
Die Montage erfolgt über eine standardisierte Hutschiene im Schaltschrank. Die Baubreite beträgt 45 mm, was eine kompakte Platzierung in bestehenden Schaltanlagen ermöglicht. Die Geräteabmessungen betragen 45 mm (Breite) × 73 mm (Höhe) × 133 mm (Tiefe). Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, und die Lagerungstemperatur entspricht dem Betriebstemperaturbereich. Die Betriebshöhe ist auf ≤ 2000 m über Meeresspiegel begrenzt.

Vorteile im Betrieb
Das Relais bietet eine hohe Zuverlässigkeit durch die Nullspannungssicherheit und die robuste Konstruktion. Die mechanische Lebensdauer übersteigt 10 Millionen Schaltspiele, während die elektrische Lebensdauer bei 1 A und AC 230 V mindestens 250.000 Schaltspiele beträgt. Die Schaltvermögen nach AC 15 liegen bei 3 A für Schließer und 1 A für Öffner bei AC 230 V. Die Kurzschlussfestigkeit wird durch eine max. Schmelzsicherung von 4 A gG/gL gewährleistet. Die Schutzart des Gehäuses beträgt IP 40, die der Klemmen IP 40, was eine Schutzfunktion gegen Berührung und Staub gewährleistet. Das Gehäuse besteht aus Thermoplast mit V0-Verhalten nach UL Subj. 94, was eine hohe Flammschutzklasse darstellt.

Technische Daten
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Zeitfunktion(en)Rückfallverzögert ohne Steuersignal
GerätetypBA 7954
Variante
Kontaktbestückung2 Wechsler verzögert
NennspannungAC 230 V
Zeitbereich0,05 - 1 s
VarianteRückfallverzögert, ohne Steuersignal


Produktdatenblatt
Datenblatt zu Dold 0024935, EAN: 4030641249359
