Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter
( 4.5 / 5 ) 8 Wertungen

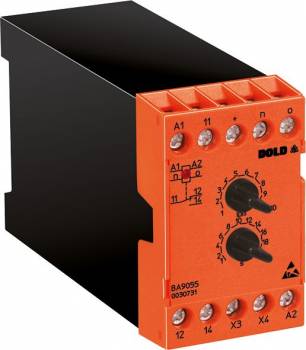

Dold 0030731
Abbildung kann vom Original abweichen !
309,70 EUR
( 368,54 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter
Datenblatt:file_download Download
Lieske-Nr.:1313026
Hersteller-Nr.: 0030731
EAN-Code: 4030641307318
Gewicht:0.44 kg
Typ:BA9055 AC230V 10-100IPM 1-20S
Staffelpreise netto
Ab AnzahlPreis pro Stück
4307,38 EUR
8305,05 EUR
12302,73 EUR
16300,41 EUR

Produktinformationen zu Dold 0030731:

Der Drehzahlwächter BA9055 AC230V 10-100IPM 1-20S von Dold ist ein industrieller Überwachungsschalter zur kontinuierlichen Kontrolle der Drehzahl mechanischer Antriebe. Er dient der Schutzfunktion für Maschinen und produzierte Güter sowie dem drehzahlabhängigen Schalten in Produktionsprozessen. Das Gerät verarbeitet Impulssignale von Näherungsschaltern und überwacht dabei Stillstand, Unterdrehzahl und Überdrehzahl. Die Funktionsweise basiert auf dem Frequenzvergleich: Die Drehzahl wird über einen Näherungsschalter in eine proportionale Frequenz umgewandelt und mit einer im Gerät erzeugten, am Einstellknopf verstellbaren Vergleichsfrequenz verglichen. Bei Abweichungen von der eingestellten Drehzahl wird das Ausgangsrelais entsprechend erregt oder entriegelt.

Einsatzbereiche
Der Drehzahlwächter BA9055 ist insbesondere in Anlagen mit Förderbändern, Förderstraßen oder in Produktionsumgebungen mit mehreren aufeinander abgestimmten Antrieben geeignet. Er wird eingesetzt, wo das Nichteinhalten der vorgeschriebenen Drehzahl zu Schäden an Maschinen oder Produkten führen kann. Die Überwachung erfolgt im Ruhestromprinzip für Stillstand und Unterdrehzahl sowie im Arbeitsstromprinzip für Überdrehzahl, wobei die Funktionen je nach Anwendungskonfiguration aktiviert werden.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine einstellbare Anlaufüberbrückungszeit von 1 bis 20 Sekunden, die standardmäßig aktiviert ist. Diese Funktion sorgt dafür, dass das Ausgangsrelais während des Anlaufvorgangs für die eingestellte Dauer erregt bleibt, um Fehlalarme beim Start zu vermeiden. Die Anlaufüberbrückung wird serienmäßig über eine Brücke zwischen den Klemmen X3 und X4 realisiert, die bei Bedarf entfernt werden kann. Die Einstellbereiche liegen zwischen 10 und 100 Impulsen pro Minute (IPM), wobei der maximale Messbereich bis zu 10.000 IPM reicht. Die Hysterese beträgt 2 % des eingestellten Ansprechwerts, was eine stabile Schaltverhalten bei geringen Drehzahländerungen gewährleistet.

Technik verständlich erklärt
Die Drehzahlwächter arbeiten nach dem Prinzip des Frequenzvergleichs. Ein Näherungsschalter wandelt die mechanische Drehbewegung in elektrische Impulse um, die in eine Frequenz umgesetzt werden. Diese Frequenz wird mit einem internen Referenzsignal verglichen. Bei Unterschreitung (Unterdrehzahl) oder Überschreitung (Überdrehzahl) des eingestellten Wertes wird das Ausgangsrelais entsprechend geschaltet. Die Schaltverzögerung ist sehr kurz, da das Gerät keine integrierte Zeitverzögerung besitzt. Die Stromversorgung für den Näherungsschalter ist im Gerät integriert und liefert eine Gleichspannung von 24 V DC mit einem maximalen Strom von 40 mA. Der Eingang ist für pnp-Sensoren ausgelegt.

Kompatibilität und Zubehör
Der Drehzahlwächter BA9055 ist für die Verwendung mit Näherungsschaltern konzipiert, die über einen pnp-Ausgang verfügen. Die Hilfsspannung beträgt AC 230 V, wobei die Spannungstoleranz zwischen 0,8 und 1,1-fach der Nennspannung liegt. Die Ausgangskontakte bestehen aus einem Wechsler (1 C/O-Kontakt), der für die Steuerung von Hilfsrelais, Anzeigeleuchten oder anderen Schaltgeräten geeignet ist. Die Geräteklasse entspricht der Norm IEC/EN 60255-1, die für elektrische Betriebsmittel in der Mess- und Regeltechnik gilt. Die Zulassung UKCA ist angegeben, was die Verwendung im Vereinigten Königreich ermöglicht.

Montage und Installation
Das Gerät ist in Schaltschrankbauform ausgeführt und hat eine Baubreite von 45 mm, was es für Standard-Schalttafeln geeignet macht. Die Anschlussklemmen sind klar beschriftet: A1 und A2 für die Hilfsspannung, X3 und X4 für die Programmierklemmen der Anlaufüberbrückung, und 11, 12, 14 für den Ausgangswechsler. Eine Leuchtdiode signalisiert den Zustand der Hilfsspannung, eine zweite zeigt den Schaltzustand des Ausgangsrelais an. Die Einstellung erfolgt über einen Drehknopf am Gerät, der den Ansprechwert im Bereich von 10 bis 100 IPM ermöglicht.

Vorteile im Betrieb
Die einfache und übersichtliche Geräteeinstellung ermöglicht eine schnelle Inbetriebnahme. Die integrierte Anlaufüberbrückung verhindert Fehlalarme beim Starten der Maschine. Die robuste Bauweise und die Einhaltung der Norm IEC/EN 60255-1 gewährleisten eine zuverlässige Funktion in industriellen Umgebungen. Die Kombination aus Stillstand-, Unterdrehzahl- und Überdrehzahlüberwachung in einem Gerät reduziert die Anzahl der benötigten Komponenten und vereinfacht die Schaltplanplanung. Die Ausgangskontakte sind für den Betrieb in industriellen Steuerungen ausgelegt und bieten eine klare Signalisierung des Betriebszustands.

Technische Daten
Ausgangskontakte1 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
KlassifizierungDrehzahlüberwachung
Messbereich max.10000 IPM
GerätetypBA 9055
AnsprechverzögerungJa
Variante
Anlaufüberbrückung1 - 20 s
Einstellbereich10 - 100 IPM
HilfsspannungAC 230 V
Kontaktbestückung1 Wechsler
Zulassungen und KennzeichenUKCA
VarianteMit Anlaufüberbrückungszeit. Stillstands- und Unterdrehzahlüberwachung im Ruhestromprinzip. Überdrehzahlüberwachung im Arbeitsstromprinzip


Produktdatenblatt
Datenblatt zu Dold 0030731, EAN: 4030641307318

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter ?

Der Artikel Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0030731 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0030731 BA9055 AC230V 10-100IPM 1-20S Drehzahlwächter für nur 307,38 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
