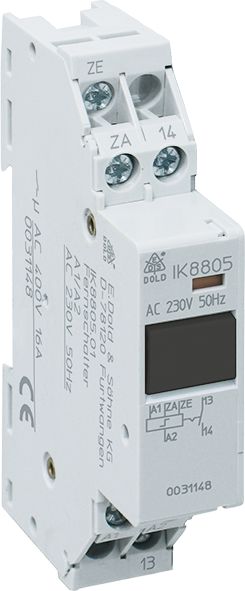

Dold 0031148 IK8805.01 AC 50 Hz 230 V Fernschalter content_copy

Der Dold IK8805.01AC50HZ230V ist ein Fernschalter (auch Stromstoßschalter genannt) für die zentrale Ein- und Ausschaltung mehrerer Verbrauchergruppen in industriellen und gewerblichen Anlagen. Das Gerät ist Teil der IK 8805-Serie und dient als Zentralschaltungselement, das über Raumtaster (RT) oder Zentraltaster (ZE/ZA) gesteuert wird. Es ermöglicht eine zentrale Steuerung von Licht- oder Maschinenanlagen, wobei die Steuerung über ein Netzwerk von Tastern erfolgt, die über ein Impuls-Signal kommunizieren. Die Baubreite von 17,5 mm macht es kompakt und geeignet für Montage auf einer Hutschiene (DIN-Schiene), was den Einsatz in Schaltschränken und Verteilerkästen erleichtert.

Einsatzbereiche
Der Fernschalter ist für Anwendungen in der industriellen Elektrotechnik und in Gebäudetechnik konzipiert, wo eine zentrale Steuerung mehrerer Lasten erforderlich ist. Typische Einsatzfälle sind die Steuerung von Beleuchtungssystemen in großen Räumen, Produktionshallen oder Bürogebäuden, wo mehrere Raumtaster an verschiedenen Stellen die gleiche Lastgruppe schalten. Die Impulssteuerung sorgt dafür, dass der Schalter nur kurzzeitig aktiviert wird, um die Last einzuschalten oder auszuschalten, wodurch der Energieverbrauch minimiert wird. Die Schaltstellungsanzeige ermöglicht eine visuelle Kontrolle des Schaltzustands.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung von 1 Schließer (NO-Kontakt), was bedeutet, dass es eine Last schalten kann, die bei Betätigung des Tasters eingeschaltet wird. Die maximale Kontaktbestückung der Baureihe beträgt bis zu 4 Wechsler, wobei die konkrete Ausführung je nach Typ variiert. Die Nennspannung beträgt AC 230 V, was für die Verwendung im europäischen Stromnetz typisch ist. Die Nennfrequenz liegt bei 50 Hz, mit einem Toleranzbereich von ±5 %, was eine sichere Funktion bei geringen Schwankungen gewährleistet. Die Impulsbetriebstechnik sorgt für einen geringen Energieverbrauch, da der Schalter nur kurzzeitig Strom zieht, um die Kontakte zu betätigen. Die Ansprechzeit ist unter 30 ms, was eine schnelle Reaktion auf Steuerimpulse ermöglicht.

Technik verständlich erklärt
Der Fernschalter arbeitet nach dem Prinzip des Stromstoßschalters: Ein kurzer Impuls über das Steuersignal (A1) aktiviert den internen Mechanismus, der die Kontakte schaltet. Die Betätigung erfolgt über Raumtaster (RT) oder Zentraltaster (ZE/ZA), wobei die Signale über das Netzwerk übertragen werden. Die Schaltstellungsanzeige zeigt an, ob der Schalter im eingeschalteten Zustand ist. Die Glimmlampenlast beträgt maximal 4 mA, was die Ansteuerung von Statusanzeigen über die Taster ermöglicht. Die thermische Strombelastbarkeit (Ith) beträgt 16 A, was die maximale Stromstärke angibt, die das Gerät dauerhaft vertragen kann. Die elektrische Lebensdauer liegt bei 50.000 Schaltspiele, die mechanische Lebensdauer bei 200.000 Schaltspiele, was auf eine hohe Betriebssicherheit hinweist.

Kompatibilität und Zubehör
Der Fernschalter ist nach IEC/EN 60 669 normkonform und kann in Systemen mit anderen Bauteilen der Baureihe IK 8805 und IL 8805 kombiniert werden. Die IL 8805-Varianten haben eine Baubreite von 35 mm und bieten mehr Kontaktbestückungsoptionen. Die Klemmenbezeichnung erfolgt nach EN 5000, wobei A1 das Steuersignal (L oder DC+), A2 den Neutralleiter (N), ZE den Zentraltaster EIN und ZA den Zentraltaster AUS bezeichnet. Die Ausgangskontakte (13/14, 23/24 etc.) sind für die Lastschaltung vorgesehen. Die Schaltvermögen für Glühlampenlasten beträgt 2000 W, wobei bei Leuchtstofflampen eine Duo-Schaltung (reihenkompensiert) bis zu 20 Lampen pro Kontakt möglich ist. Bei hohen Einschaltströmen (z. B. bei elektronischen Vorschaltgeräten) ist die Vorschaltung eines Sicherungsautomaten empfohlen.

Montage und Installation
Die Montage erfolgt über eine Hutschiene (DIN-Schiene), was eine schnelle und sichere Installation in Schaltschränken ermöglicht. Die Betriebstemperatur liegt zwischen -20 °C und +45 °C, die Lagerungstemperatur zwischen -25 °C und +55 °C. Die Betriebshöhe ist auf unter 2000 m begrenzt. Die Schutzart des Gehäuses beträgt IP 30, was vor Zugriff mit Werkzeugen und vor größeren Feststoffen schützt, die Klemmen sind mit IP 20 geschützt. Das Gehäuse besteht aus Thermoplast mit V0-Verhalten nach UL Subj. 94, was eine gute Flammschutzklasse darstellt. Die Rüttelfestigkeit ist nach IEC/EN 60068-2-6 mit einer Amplitude von 0,35 mm und Frequenzen von 10 bis 55 Hz geprüft.

Vorteile im Betrieb
Der Fernschalter bietet eine geringe Verdrahtung bei Installationen mit mehreren Raumtastern, da nur ein Steuerkabel pro Taster benötigt wird. Der Impulsbetrieb reduziert den Energieverbrauch und verlängert die Lebensdauer der Kontakte. Die Schaltstellungsanzeige ermöglicht eine schnelle visuelle Kontrolle. Die Normkonformität nach IEC/EN 60 669 gewährleistet eine sichere und zuverlässige Funktion in industriellen Anlagen. Die Kombinierbarkeit mit anderen Bauteilen der Baureihe erlaubt flexible Systemkonfigurationen. Die kurze Ansprechzeit sorgt für eine reaktive Steuerung, und die hohe Lebensdauer reduziert Wartungs- und Austauschbedarf.

Technische Daten
Ausgangskontakte max.	4 Wechsler
Baubreite	17,5 mm
Thermischer Strom Ith	16 A
Gerätetyp	IK 8805
Für Hutschienenmontage
Variante
Kontaktbestückung	1 Schließer
Nennspannung	AC 230 V

---
