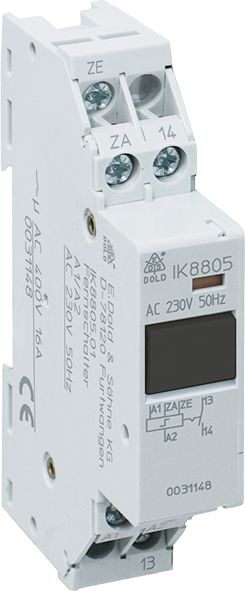

Dold 0031465 IK8805.01 AC 50 Hz 24 V Fernschalter content_copy

Der Dold Stromstoßschalter IK8805.01AC50HZ24V ist ein Fernschalter für die zentrale Ein- und Ausschaltung mehrerer Verbrauchergruppen in elektrischen Installationen. Er wird als Reiheneinbaugerät für Hutschienenmontage eingesetzt und ist speziell für den Einsatz in Systemen mit Raumtastern konzipiert, bei denen mehrere Schaltstellen über einen zentralen Schalter gesteuert werden. Das Gerät arbeitet im Impulsbetrieb, wodurch der Energieverbrauch gering gehalten wird, und ermöglicht eine kompakte Installation mit reduziertem Verdrahtungsaufwand. Die Baubreite beträgt 17,5 mm, was es für den Einsatz in engen Schaltschränken geeignet macht.

Einsatzbereiche
Der Stromstoßschalter ist für den Einsatz in elektrischen Anlagen im Bereich der Gebäudeautomation und der zentralen Schalttechnik vorgesehen. Er wird häufig in Wohn- und Gewerbegebäuden eingesetzt, um Beleuchtung, Heizung oder andere elektrische Verbraucher über mehrere Raumtaster zentral zu steuern. Die Schaltfunktion erfolgt über ein Steuersignal, das über Raumtaster (RT) oder Zentraltaster (ZE/ZA) eingegeben wird. Die Anwendung erfolgt in Innenräumen, da das Gehäuse die Schutzart IP 30 aufweist, was vor Berührung mit beweglichen Teilen schützt, jedoch nicht für den Außenbereich geeignet ist.

Funktionen und Ausstattung im Detail
Der Schalter verfügt über eine Kontaktbestückung mit einem Schließer (1 NO-Kontakt) und ist für eine Nennspannung von AC 24 V ausgelegt. Die maximale Kontaktbestückung für das IK 8805-Modell beträgt bis zu vier Wechsler, wobei die hier beschriebene Variante nur einen Schließer bietet. Die Kontakte sind für eine Ausgangsnennspannung von AC 230 V oder 400 V ausgelegt und können bei Lampenbelastung bis zu 2000 W Glühlampenleistung schalten. Die Schaltleistung bei Leuchtstofflampen beträgt 20 Lampen zu je 58 W pro Kontakt, wobei bei Duo-Schaltung (reihenkompensiert) zwei solche Gruppen pro Kontakt betrieben werden können. Die elektrische Lebensdauer beträgt 50.000 Schaltspiele, die mechanische Lebensdauer 200.000 Schaltspiele.

Technik verständlich erklärt
Der Impulsbetrieb bedeutet, dass der Schalter nur für kurze Zeit (mindestens 50 ms) aktiviert wird, um den Kontakt zu schalten. Dies reduziert den Energieverbrauch und ermöglicht eine hohe Schalthäufigkeit von bis zu 1000 Schaltspiele pro Stunde. Die Ansprechzeit ist mit unter 30 ms sehr kurz, sodass die Schaltvorgänge schnell und zuverlässig erfolgen. Die Schaltstellungsanzeige ermöglicht eine visuelle Kontrolle des Schaltzustands. Eine Handtaste erlaubt die manuelle Betätigung der Kontakte, was bei Wartungsarbeiten oder im Fehlbetrieb nützlich ist. Die maximale Glimmlampenlast beträgt 4 mA, wobei über Raumtaster bis zu 8 Glimmlampen (je 0,5 mA) und über Zentraltaster bis zu 5 Glimmlampen (je 0,5 mA) betrieben werden können.

Kompatibilität und Zubehör
Der Schalter ist nach IEC/EN 60 669 normkonform und kann in Systemen mit Raumtastern und Zentraltastern eingesetzt werden. Die Anschlussklemmen sind nach EN 50000 standardisiert. Die Klemmenbezeichnung erfolgt mit A1 (Steuersignal L bzw. DC+), A2 (Neutralleiter N), ZE (Zentraltaster EIN), ZA (Zentraltaster AUS) sowie den Ausgangskontakten 13/14, 23/24, 33/34, 43/44 für Schließer und 11/12/14, 21/22/24, 31/32/34, 41/42/44 für Wechsler. Die maximale Kurzschlussfestigkeit erfordert bei Bedarf eine vorgeschaltete Sicherung mit einer Nennstromstärke von 16 A (Typ gG/gL nach IEC/EN 60947-5-1).

Montage und Installation
Der Stromstoßschalter ist für die Montage auf einer Hutschienenkonstruktion (DIN-Schiene) ausgelegt. Die Baubreite von 17,5 mm ermöglicht eine kompakte Platzierung in Schaltschränken. Die Betriebstemperatur liegt zwischen -20 °C und +45 °C, die Lagerungstemperatur zwischen -25 °C und +55 °C. Die Betriebshöhe ist auf unter 2000 m begrenzt. Die Klemmen sind mit IP 30 geschützt, das Gehäuse mit IP 30.

Vorteile im Betrieb
Der Impulsbetrieb sorgt für einen geringen Energieverbrauch und ermöglicht eine hohe Schalthäufigkeit. Die zentrale Steuerung mehrerer Verbrauchergruppen über Raumtaster reduziert den Verdrahtungsaufwand. Die Schaltstellungsanzeige und die Handtaste erhöhen die Bedienbarkeit und Wartbarkeit. Die Normkonformität nach IEC/EN 60 669 gewährleistet die Zuverlässigkeit und Sicherheit im Einsatz. Die thermische Strombelastbarkeit (Ith) beträgt 16 A, was eine hohe Belastbarkeit bei kontinuierlicher Betriebsart (im Fehlbetrieb) ermöglicht.

Technische Daten
Ausgangskontakte max.	4 Wechsler
Baubreite	17,5 mm
Thermischer Strom Ith	16 A
Gerätetyp	IK 8805
Für Hutschienenmontage
Variante
Kontaktbestückung	1 Schließer
Nennspannung	AC 24 V

---
