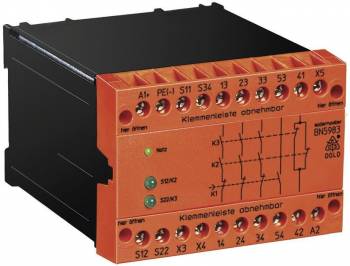

Dold 0032155 BN5983.53 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0032155 BN5983.53 DC24V NOT-AUS-Modul
( 4.7 / 5 ) 12 Wertungen
Dold 0032155
Abbildung kann vom Original abweichen !
Dold 0032155Dold 0032155
463,69 EUR
( 551,79 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0032155 BN5983.53 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:728990
Hersteller-Nr.: 0032155
EAN-Code: 4030641321550
Gewicht:0.88 kg
Typ:BN5983.53DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4446,30 EUR
8428,91 EUR
12411,52 EUR
16394,14 EUR

Produktinformationen zu Dold 0032155:

Das Dold Sicherheitsrelais BN5983.53DC24V ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutzfunktion für Personen und Maschinen, insbesondere in Not-Aus-Schaltungen und zur Überwachung von Schiebeschutzgittern. Das Gerät ist für den Betrieb mit einer Nennspannung von DC 24 V ausgelegt und verfügt über eine Kontaktbestückung mit 3 Schließern und 1 Öffner, wobei die Ausgangskontakte für AC 400 V ausgelegt sind. Die Baubreite beträgt 100 mm, was es für Standard-Schalttafeln geeignet macht.

Einsatzbereiche
Das Sicherheitsrelais ist für Anwendungen im Bereich der Maschinen- und Anlagensteuerung vorgesehen, insbesondere dort, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Es kann als Schutztürwächter eingesetzt werden, um den Zugang zu gefährdeten Bereichen zu überwachen. Die Anwendung erfolgt in Systemen, die eine hohe Sicherheitsintegrität erfordern, wie in der Fertigungsindustrie, bei Pressen, Roboteranlagen oder in der Verpackungstechnik.

Funktionen und Ausstattung im Detail
Das Gerät unterstützt eine 1- oder 2-kanalige Beschaltung, wodurch es flexibel in unterschiedliche Sicherheitsarchitekturen integriert werden kann. Die LED-Anzeigen signalisieren den Betrieb der Betriebsspannung sowie den Status der Kanäle 1 und 2, was eine schnelle Diagnose von Störungen ermöglicht. Ein Rückführkreis zwischen den Anschlüssen X3 und X4 erlaubt die Überwachung externer Schütze, um sicherzustellen, dass diese korrekt funktionieren. Die abnehmbaren Schraubklemmen erleichtern die Montage und Wartung.

Technik verständlich erklärt
Das Sicherheitsrelais erfüllt die Anforderungen der Sicherheitsnormen EN ISO 13849-1, IEC/EN 62061 und IEC/EN 61508. Es entspricht dem Performance Level (PL) e und der Kategorie 4 nach EN ISO 13849-1, was die höchste Sicherheitsstufe für mechanische Sicherheitsfunktionen darstellt. Die SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 und der Safety Integrity Level (SIL) 3 nach IEC/EN 61508 garantieren eine hohe Zuverlässigkeit bei der Fehlererkennung und -vermeidung. Der maximale thermische Strom beträgt 10 A, was die Belastbarkeit der Kontakte definiert. Das Gerät verfügt über Überspannungs- und Kurzschlussschutz, um Schäden durch elektrische Störungen zu vermeiden. Wahlweise vergoldete Kontakte ermöglichen auch das Schalten von Kleinlasten, beispielsweise Signale für SPS-Systeme.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in industriellen Sicherheitskreisen konzipiert und kann mit anderen Sicherheitskomponenten kombiniert werden, insbesondere in Systemen, die Not-Aus-Funktionen oder Schutztürüberwachungen beinhalten. Die Anschlusstechnik mit abnehmbaren Schraubklemmen ermöglicht eine einfache Integration in bestehende Schaltanlagen. Die Zulassungen TÜV, CCC und UL-Recognized bestätigen die Konformität mit internationalen Sicherheitsstandards.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 100 mm. Die abnehmbaren Klemmenleisten erleichtern die Verkabelung und Wartung. Die Anschlussbelegung ist im Datenblatt des Herstellers detailliert beschrieben. Die Installation erfordert die Einhaltung der Sicherheitshinweise und der Bestimmungsgemäßen Verwendung, wie im Herstellerdokument beschrieben.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die Einhaltung der höchsten Sicherheitsnormen. Die LED-Anzeigen ermöglichen eine schnelle Fehlerdiagnose. Die Möglichkeit der 1- oder 2-kanaligen Beschaltung bietet Flexibilität bei der Systemgestaltung. Die integrierte Überwachungsfunktion für externe Schütze erhöht die Systemintegrität. Die vergoldeten Kontakte sorgen für eine zuverlässige Schaltfunktion auch bei geringen Lasten.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 3 Schließer
Baubreite100 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBN 5983
Als Schutztürwächter geeignetJa
Variante
Kontaktbestückung3 Schließer, 1 Öffner
NennspannungDC 24 V
Zulassungen und KennzeichenTÜV, CCC


Produktdatenblatt
Datenblatt zu Dold 0032155, EAN: 4030641321550
