Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert
( 4.5 / 5 ) 11 Wertungen

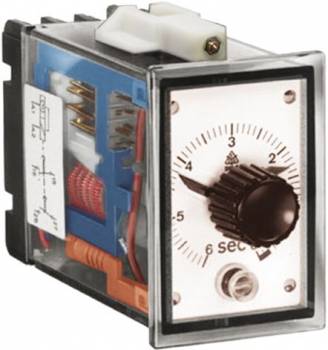

Dold 0033930
Abbildung kann vom Original abweichen !
344,85 EUR
( 410,37 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert
Datenblatt:file_download Download
Lieske-Nr.:1583542
Hersteller-Nr.: 0033930
EAN-Code: 4030641339302
Gewicht:0.405 kg
Typ:EC7610.22 AC50/60HZ 230V 2-60M
Staffelpreise netto
Ab AnzahlPreis pro Stück
4339,68 EUR
8334,50 EUR
12329,33 EUR
16324,16 EUR

Produktinformationen zu Dold 0033930:

Das Dold Zeitrelais EC7610.22 ist ein ansprechverzögertes Industrie-Zeitrelais für den Fronttafeleinbau, ausgelegt für eine Nennspannung von AC 230 V und eine Frequenz von 50/60 Hz. Es dient zur zeitverzögerten Steuerung von elektrischen Geräten und Anlagenkomponenten, beispielsweise zur Berücksichtigung des Anlaufverhaltens von Motoren oder zur sequentiellen Aktivierung von Schaltvorgängen. Die Verzögerungszeit kann stufenlos im Bereich von 2 bis 60 Minuten eingestellt werden, wobei die Einstellung über einen schwarzen Drehzeiger an einer Absolutskala erfolgt. Die Zeitablaufanzeige erfolgt über einen roten Zeiger an der Geräteskala, der den Fortschritt der Verzögerungszeit visuell darstellt.

Einsatzbereiche
Das Gerät ist für industrielle Steuerungsaufgaben konzipiert, bei denen eine präzise, zeitgesteuerte Aktivierung von Lasten erforderlich ist. Typische Anwendungen umfassen die Steuerung von Pumpen, Lüftern, Beleuchtungssystemen oder anderen elektrischen Verbrauchern, bei denen ein sofortiges Einschalten nicht gewünscht ist. Die ansprechverzögerte Funktion sorgt dafür, dass die Ausgangskontakte erst nach Ablauf der eingestellten Verzögerungszeit schalten, wodurch eine kontrollierte Inbetriebnahme von Anlagenkomponenten ermöglicht wird.

Funktionen und Ausstattung im Detail
Das Zeitrelais verfügt über eine Kontaktbestückung mit einem verzögerten Schließer, einem verzögerten Öffner und einem unverzögerten Schließer. Die unverzögerten Kontakte schalten sofort, sobald die Eingangsspannung anliegt, während die verzögerten Kontakte erst nach Ablauf der eingestellten Zeit schalten. Die Wiederholgenauigkeit beträgt ≤ ± 0,5 % vom Skalenendwert, wobei im Bereich bis 6 Sekunden eine Genauigkeit von ≤ ± 1 % gilt. Die Wiederbereitschaftszeit ist mit < 150 ms sehr kurz, was eine schnelle Rücksetzung nach dem Abschalten ermöglicht.

Technik verständlich erklärt
Die Zeitsteuerung erfolgt rein mechanisch, was eine hohe Zuverlässigkeit und geringe Wartung erfordert. Die Einstellung der Verzögerungszeit erfolgt über einen stufenlos verstellbaren Drehschalter, der direkt an der Frontplatte angebracht ist. Die Zeitablaufanzeige durch den roten Zeiger ermöglicht eine visuelle Kontrolle des Schaltvorgangs. Die Kontakte bestehen aus AgNi mit einer Goldbeschichtung von 0,2 μm, was eine hohe Kontaktstabilität und Korrosionsbeständigkeit gewährleistet. Die Bemessungsbetriebsspannung der Kontakte beträgt AC 250 V, und das Gerät ist für einen Dauerbetrieb ausgelegt.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Schaltschränken und Steuerungen konzipiert, die eine Fronttafeleinbauform mit einer Baubreite von 48 mm unterstützen. Es ist kompatibel mit anderen Geräten der MINTIMER-Serie von Dold, wie den Modellen AA 7610 und EF 7610, die unterschiedliche Baubreiten und Kontaktbestückungen aufweisen. Die Nennverbrauchswerte betragen 5 VA, und die Spannungsbereichsabdeckung liegt bei 0,8 bis 1,1-facher Nennspannung. Die Frequenzbereichsabdeckung beträgt ± 5 % der Nennfrequenz.

Montage und Installation
Die Montage erfolgt durch Fronttafeleinbau in Standard-Schalttafeln. Die Frontfläche misst 48 mm in der Breite und 72 mm in der Höhe. Die elektrische Verbindung erfolgt über die Anschlussklemmen A1-A2 für die Eingangsspannung und die Kontaktpaare 15-16, 27-28 sowie 31-32 für die Ausgangskontakte. Die Schaltvermögen nach AC 15 beträgt 3 A bei AC 230 V, wobei die elektrische Lebensdauer bei 3 A und AC 230 V mindestens 100.000 Schaltspiele beträgt. Die mechanische Lebensdauer liegt bei über 30 Millionen Schaltspiele oder über 15.000 Betriebsstunden.

Vorteile im Betrieb
Das Zeitrelais bietet einen großen Einstellbereich von 2 bis 60 Minuten, eine einfache und präzise Einstellung über den Drehregler sowie eine hohe Wiederholgenauigkeit. Die rein mechanische Zeitsteuerung sorgt für eine robuste und wartungsarme Funktion. Die Zeitablaufanzeige ermöglicht eine visuelle Überwachung des Schaltvorgangs. Das Gerät ist für den Einsatz in industriellen Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von -20 °C bis +55 °C und einer Lagerungstemperatur von -20 °C bis +65 °C. Die Betriebshöhe ist auf maximal 2000 m über Meeresspiegel begrenzt. Die EMV-Anforderungen sind gemäß IEC/EN 61000-4-2 bis -4-6 erfüllt, einschließlich Störfestigkeit gegen statische Entladung, HF-Einstrahlung und schnelle Transienten. Die Funkentstörung entspricht der Grenzwertklasse B nach EN 55011.

Technische Daten
Ausgangskontakte1 Schließer, 1 Öffner
Baubreite48 mm
GehäusebauformFronttafeleinbau
Zeitfunktion(en)Ansprechverzögert
GerätetypEC 7610
Variante
Kontaktbestückung1 Schließer, 1 Schließer verzögert, 1 Öffner
NennspannungAC 230 V
Zeitbereich2 - 60 min


Produktdatenblatt
Datenblatt zu Dold 0033930, EAN: 4030641339302

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert ?

Der Artikel Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0033930 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0033930 EC7610.22 AC 50/60 Hz 230 V 2–60 M Zeitrelais ansprechverzögert für nur 339,68 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
