Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul
( 4.2 / 5 ) 13 Wertungen

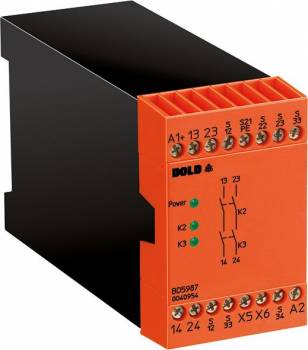

Dold 0037332
Abbildung kann vom Original abweichen !
Dold 0037332Dold 0037332
316,56 EUR
( 376,71 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:242850
Hersteller-Nr.: 0037332
EAN-Code: 4030641373320
Gewicht:0.475 kg
Typ:BD5987.02DC24V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4304,69 EUR
8292,82 EUR
12280,95 EUR
16269,08 EUR

Produktinformationen zu Dold 0037332:

Das Dold Sicherheitsrelais BD5987.02DC24V ist ein Not-Aus-Modul für den Einsatz in sicherheitsgerichteten Anlagen. Es dient dem sicheren Unterbrechen von Schaltkreisen, insbesondere in Anwendungen mit Not-Halt-Tastern und Schutztüren. Das Gerät ist als Sicherheitsrelais konzipiert und entspricht den Anforderungen der Normen EN ISO 13849-1 und IEC/EN 62061. Es ist für den Einsatz in industriellen Umgebungen ausgelegt, wo die Sicherheit von Personen und Maschinen im Vordergrund steht.

Einsatzbereiche
Das BD5987.02DC24V ist für den Einsatz in Anlagen mit Not-Halt-Funktionen vorgesehen, beispielsweise in der Fertigungsindustrie, bei Maschinen mit Schutztüren oder in Aufzugsanlagen gemäß EN 81-20. Es kann als elektronische Sicherheitsschaltung eingesetzt werden, um einen Sicherheitsschalter gemäß EN 81-20, Abschnitt 5.11.2.2, zu ersetzen. Die Funktion als Schutztürwächter ist explizit bestätigt, wodurch es in Systemen mit Zugangssicherungen integriert werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 2 Schließer als Ausgangskontakte, die für eine Nennspannung von DC 24 V ausgelegt sind. Die Kontakte sind vergoldet, was eine zuverlässige Schaltung auch bei Kleinlasten, beispielsweise für Signale an eine SPS, ermöglicht. Die Querschlusserkennung im Not-Aus-Steuerkreis ist aktiviert, wodurch ein Kurzschluss zwischen den Kanälen erkannt und die Sicherheitsfunktion gewährleistet wird. Die Anschlusstechnik erfolgt über Schraubklemmen, die für Litzen mit Querschnitten bis 2,5 mm² geeignet sind, wobei auch die Verwendung von Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 möglich ist.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach dem Prinzip der sicherheitsgerichteten Unterbrechung. Bei Auslösen eines Not-Halt-Tasters oder bei Öffnung einer Schutztür wird der Stromkreis unterbrochen, um die Maschine sicher abzuschalten. Die Kat. 4 / PL e nach EN ISO 13849-1 und SIL 3 nach IEC/EN 62061 garantieren eine hohe Sicherheitsleistung. Der thermische Strom Ith max. beträgt 10 A, was die Belastbarkeit der Kontakte definiert. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Kompatibilität und Zubehör
Das Gerät ist für 1- oder 2-kanalige Beschaltung konzipiert, wodurch es flexibel in unterschiedlichen Sicherheitskonfigurationen eingesetzt werden kann. Es ist mit LED-Anzeigen für Kanal 1, Kanal 2 und Netzversorgung ausgestattet, die den Betriebszustand visuell anzeigen. Die Zulassungen TÜV und UL-Recognized bestätigen die Konformität mit internationalen Sicherheitsstandards. Die Anwendung als Schutztürwächter ist explizit vorgesehen, was die Verwendung in Systemen mit Zugangssicherungen ermöglicht.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 45 mm. Die Schraubklemmen ermöglichen eine sichere und einfache Verbindung der Leitungen. Die Anschlussklemmen sind für Litzen bis 2,5 mm² ausgelegt, wobei die Verwendung von Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 empfohlen wird. Die Installation erfolgt gemäß den technischen Anweisungen des Herstellers, um die Sicherheitsfunktion zu gewährleisten.

Vorteile im Betrieb
Das BD5987.02DC24V bietet eine sichere Unterbrechung von Schaltkreisen mit hoher Zuverlässigkeit. Die integrierte Querschlusserkennung verhindert Fehlfunktionen durch Kurzschlüsse. Die LED-Anzeigen ermöglichen eine schnelle Diagnose des Betriebszustands. Die vergoldeten Kontakte sorgen für eine lange Lebensdauer und zuverlässige Schaltung, auch bei geringen Lasten. Die Zulassungen nach TÜV und UL-Recognized sichern die Einhaltung internationaler Sicherheitsstandards.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikSchraubklemmen
Ausgangskontakte max.2 Schließer
Baubreite45 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBD 5987
Als Schutztürwächter geeignetJa
QuerschlusserkennungJa
Variante
Kontaktbestückung2 Schließer
NennspannungDC 24 V
Zulassungen und KennzeichenTÜV


Produktdatenblatt
Datenblatt zu Dold 0037332, EAN: 4030641373320

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul ?

Der Artikel Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0037332 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0037332 BD5987.02 DC24V NOT-AUS-Modul für nur 304,69 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
