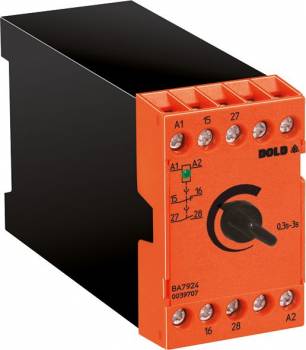

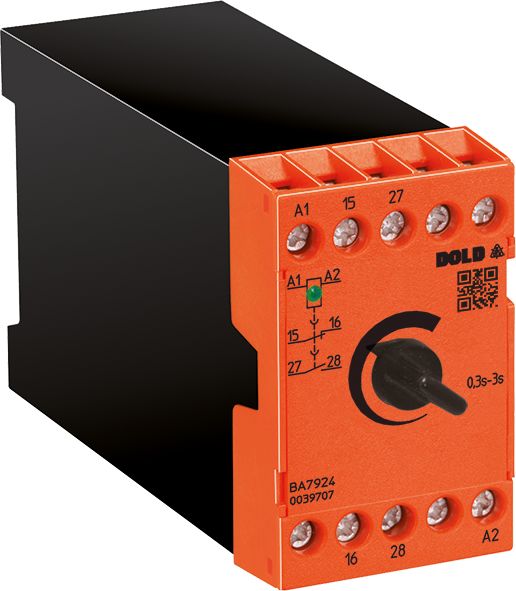

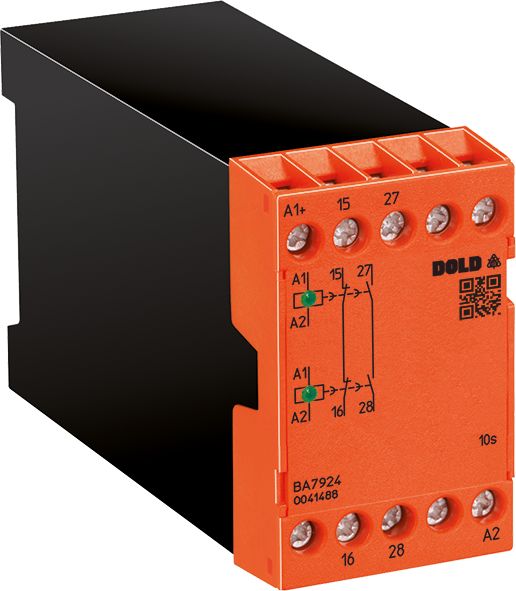

Dold 0039707 BA7924.21 DC24V 0,3-3S Verzögerungsmodul content_copy

Das Dold Verzögerungsmodul BA7924.21DC24V0,3-3S ist ein elektronisches Bauelement zur zeitverzögerten Abschaltung in industriellen Steuerungsanlagen. Es wird in Sicherheitsanwendungen eingesetzt, wo eine kontrollierte, verzögerte Reaktion auf ein Eingangssignal erforderlich ist, beispielsweise bei der Abschaltung von Maschinen oder Anlagenkomponenten. Das Gerät arbeitet mit einer Nennspannung von DC 24 V und bietet eine einstellbare Zeitverzögerung im Bereich von 0,3 bis 3 Sekunden. Die Funktion ist rückfallverzögert, was bedeutet, dass der Ausgang nach dem Ausschalten des Eingangssignals nicht sofort, sondern nach einer definierten Verzögerungszeit in den Ruhezustand zurückkehrt. Dies ist besonders wichtig in Anwendungen, bei denen ein sofortiges Abschalten gefährlich oder funktionsstörend wäre.

Einsatzbereiche
Das Modul ist für den Einsatz in sicherheitsrelevanten Anlagen konzipiert, insbesondere in der Automatisierungstechnik und der Maschinensteuerung. Es kann in Verbindung mit geeigneten Schaltgeräten oder Steuerungen eingesetzt werden, um Sicherheitsfunktionen bis zu PL d und Kategorie 3 nach EN ISO 13849-1 sowie bis zu SIL 2 nach IEC/EN 62061 zu realisieren. Die Anwendung erfolgt in Umgebungen, in denen eine hohe Zuverlässigkeit und Fehlertoleranz gefordert sind, beispielsweise in der Fertigungsindustrie, der Verpackungstechnik oder der Antriebstechnik. Die rückfallverzögerte Funktion ermöglicht eine kontrollierte Abschaltung, die die Sicherheit der Bedienungspersonen erhöht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 1 Öffner und 1 Schließer, die zwangsgeführt ausgeführt ist. Dies gewährleistet, dass die Kontakte mechanisch gekoppelt sind und somit ein sicherer Schaltzustand gewährleistet ist. Die Schaltstellungsanzeige ermöglicht eine visuelle Überprüfung des aktuellen Zustands der Ausgangsrelais. Die Zeitverzögerung ist einstellbar und kann im Bereich von 0,3 bis 3 Sekunden variiert werden. Die maximale Zeitverzögerung beträgt 30 Sekunden, wobei die aktuelle Variante auf den Bereich 0,3–3 s festgelegt ist. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere und dauerhafte Verbindung gewährleisten.

Technik verständlich erklärt
Das Verzögerungsmodul arbeitet ohne Hilfsspannung, was bedeutet, dass es nur die Energie aus der Steuerungsspannung (DC 24 V) benötigt, um zu funktionieren. Die Zeitverzögerung wird durch einen integrierten elektronischen Zeitkreis realisiert, der nach dem Ausschalten des Eingangssignals eine definierte Verzögerungszeit einhält, bevor der Ausgang zurückfällt. Die maximale thermische Belastbarkeit beträgt 8 A, was die maximale Strombelastung der Kontakte angibt. Die Baubreite beträgt 45 mm, was die Einbaubreite im Schaltschrank definiert und die Montage in Standard-35-mm-Schienen ermöglicht.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Sicherheitsanlagen konzipiert und kann in Kombination mit geeigneten Schaltgeräten oder Steuerungen eingesetzt werden. Es ist in verschiedenen Varianten erhältlich, darunter Modelle mit redundanten Zeitkreisen oder fester Zeitverzögerung. Die Baubreite von 45 mm ermöglicht die Montage in Standard-Schaltkästen. Die Zulassungen TÜV, CCC und UL-Recognized bestätigen die Konformität mit internationalen Sicherheits- und Qualitätsstandards.

Montage und Installation
Die Montage erfolgt in Standard-Schaltkästen auf einer 35-mm-Schienenbasis. Die Schraubklemmen ermöglichen eine einfache und sichere Verbindung der Leitungen. Die Anschlussbelegung ist im Datenblatt beschrieben, wobei die Eingangs- und Ausgangsleitungen klar voneinander getrennt sind. Die Geräteanzeigen unterstützen die Inbetriebnahme und Wartung, indem sie den aktuellen Schaltzustand visuell anzeigen.

Vorteile im Betrieb
Die rückfallverzögerte Funktion erhöht die Sicherheit in Anlagen, da unerwartete Abschaltungen vermieden werden. Die zwangsgeführten Kontakte gewährleisten eine hohe Zuverlässigkeit, da ein Kontaktbruch oder ein falscher Schaltzustand ausgeschlossen ist. Die Schaltstellungsanzeige ermöglicht eine schnelle Diagnose im Betrieb. Die Einbaubreite von 45 mm und die Schraubklemmen erleichtern die Montage und Wartung. Die Zulassungen nach EN ISO 13849-1 und IEC/EN 62061 bestätigen die Eignung für sicherheitskritische Anwendungen.

Technische Daten
1- / 2-kanalig	1
Anschlusstechnik	Schraubklemmen
Ausgangskontakte max.	1 Schließer, 1 Öffner
Baubreite	45 mm
Kat. / PL nach EN ISO 13849-1	3/d
SIL CL nach IEC/EN 62061	2
SIL nach IEC/EN 62061	2
Thermischer Strom Ith max.	8 A
Zeitverzögerung max.	30 s
Zulassungen	UL-Recognized
Gerätetyp	BA 7924
Variante
Kontaktbestückung	1 Öffner, 1 Schließer
Nennspannung	DC 24 V
Zeitbereich	0,3 - 3 s
Zulassungen und Kennzeichen	TÜV, CCC
Variante	1 Zeitkreis, Zeit einstellbar

---
