Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter
( 4.3 / 5 ) 6 Wertungen
Dold 0039962

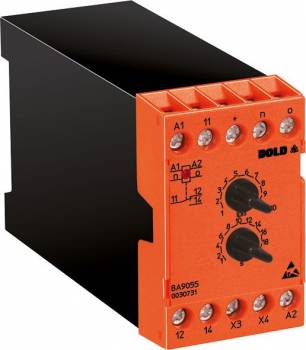

Abbildung kann vom Original abweichen !
278,85 EUR
( 331,83 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter
Datenblatt:file_download Download
Lieske-Nr.:1313025
Hersteller-Nr.: 0039962
EAN-Code: 4030641399627
Gewicht:0.44 kg
Typ:BA9055/110 AC230V 10-100IPM
Staffelpreise netto
Ab AnzahlPreis pro Stück
4276,76 EUR
8274,67 EUR
12272,58 EUR
16270,48 EUR

Produktinformationen zu Dold 0039962:

Der Drehzahlwächter BA9055/110 AC230V 10-100IPM von Dold ist ein industrieller Überwachungsschalter zur kontinuierlichen Kontrolle der Drehzahl mechanischer Antriebe. Er dient der Sicherung von Maschinen und produzierten Gütern sowie dem drehzahlabhängigen Schalten in Produktionsprozessen. Das Gerät verarbeitet Impulssignale von Näherungsschaltern und überwacht dabei Stillstand, Unterdrehzahl und Überdrehzahl. Die Funktionsweise basiert auf dem Frequenzvergleich: Die Drehzahl wird über einen Näherungsschalter in eine proportionale Frequenz umgewandelt und mit einer im Gerät erzeugten, am Einstellknopf verstellbaren Vergleichsfrequenz verglichen. Die Ausgangskontakte bestehen aus einem Wechsler, der je nach Überwachungsart (Unter- oder Überdrehzahl) erregt oder entriegelt wird. Die Hilfsspannung beträgt AC 230 V, und das Gerät ist für den Einsatz in Schaltschränken ausgelegt. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Einsatzbereiche
Der Drehzahlwächter wird in Anlagen eingesetzt, bei denen die Einhaltung einer bestimmten Drehzahl für die Funktionsfähigkeit oder Sicherheit entscheidend ist. Typische Anwendungsfälle sind Förderbänder, Förderstraßen oder Produktionsanlagen, in denen mehrere Antriebe mit abgestimmten Geschwindigkeiten arbeiten müssen. Die Überwachung verhindert Schäden an Maschinen oder Produkten, die durch unerwünschte Stillstände, zu geringe oder zu hohe Drehzahlen entstehen könnten. Das Gerät ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine zuverlässige und wartungsarme Überwachung erforderlich ist.

Funktionen und Ausstattung im Detail
Das Gerät erkennt Stillstand, Unterdrehzahl und Überdrehzahl. Die Einstellbereiche liegen zwischen 10 und 100 Impulsen pro Minute (IPM), wobei der maximale Messbereich bis zu 10.000 IPM reicht. Die Ansprechverzögerung ist aktiviert, was bedeutet, dass das Gerät eine kurze Verzögerung beim Ansprechen einhält, um kurzzeitige Störungen zu filtern. Die Überdrehzahlüberwachung erfolgt im Ruhestromprinzip, während Stillstands- und Unterdrehzahlüberwachung im Arbeitsstromprinzip arbeiten. Die Hysterese beträgt 2 % des eingestellten Ansprechwerts, was eine stabile Schaltverhalten gewährleistet. Die Anlaufüberbrückung ist bei dieser Variante nicht vorhanden, sodass das Gerät direkt nach der Spannungszufuhr aktiv wird. Die Stromversorgung für den Näherungsschalter ist im Gerät integriert und liefert DC 24 V mit einem maximalen Strom von 40 mA. Der Eingang ist für pnp-Sensoren ausgelegt.

Technik verständlich erklärt
Die Technik des Drehzahlwächters basiert auf dem Prinzip des Frequenzvergleichs. Ein Näherungsschalter erzeugt Impulse, die proportional zur Drehzahl sind. Diese Impulse werden im Gerät mit einer internen, einstellbaren Referenzfrequenz verglichen. Bei einer Unterdrehzahlüberwachung wird das Ausgangsrelais erregt, wenn die gemessene Frequenz unter der Referenzfrequenz liegt. Bei einer Überdrehzahlüberwachung wird das Relais erregt, wenn die gemessene Frequenz die Referenzfrequenz übersteigt. Die Schaltverzögerung ist sehr kurz, da das Gerät nicht integriert arbeitet. Die Reaktionszeit kann über die Formel tv = 60 / (n × z) berechnet werden, wobei n die Drehzahl in U/min und z die Anzahl der Zähne oder Nocken am Messrad ist. Die Leuchtdioden signalisieren den Zustand der Hilfsspannung und der Ausgangskontakte.

Kompatibilität und Zubehör
Der Drehzahlwächter ist mit Näherungsschaltern kompatibel, die über einen pnp-Ausgang verfügen. Die integrierte Stromversorgung für den Sensor (DC 24 V, max. 40 mA) ermöglicht eine direkte Verbindung ohne zusätzliche Stromversorgung. Das Gerät ist nach IEC/EN 60255-1 spezifiziert und trägt das UKCA-Zeichen. Es ist für den Einsatz in Schaltschränken ausgelegt und passt in Standard-35-mm-Schienen. Die Klemmenbezeichnung umfasst die Stromversorgung (A1, A2), den Messeingang (n), Programmierklemmen (X3, X4) und die Ausgangskontakte (11, 12, 14). Die Anschlussklemmen sind für eine sichere und zuverlässige Verbindung ausgelegt.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank auf einer 35-mm-Schienenhalterung. Die Baubreite von 45 mm ermöglicht eine kompakte Platzierung. Die Anschlussklemmen sind klar beschriftet: A1 und A2 für die Hilfsspannung (AC 230 V), n für den Messeingang vom Näherungsschalter, X3 und X4 als Programmierklemmen, und 11, 12, 14 für die Ausgangskontakte (Wechsler). Die Stromversorgung für den Näherungsschalter ist im Gerät integriert, sodass keine zusätzliche Versorgung benötigt wird. Die Einstellung des Ansprechwerts erfolgt über einen Drehknopf am Gerät. Die Anlaufüberbrückung ist bei dieser Variante nicht vorhanden, sodass keine Brücke zwischen den Klemmen X3 und X4 installiert werden muss.

Vorteile im Betrieb
Der Drehzahlwächter bietet eine zuverlässige und einfache Überwachung der Drehzahl in industriellen Anlagen. Die einstellbare Ansprechfrequenz ermöglicht eine anwendungsspezifische Anpassung. Die integrierte Stromversorgung für den Näherungsschalter reduziert die Anzahl der notwendigen externen Komponenten. Die klare Signalisierung über Leuchtdioden erleichtert die Diagnose im Betrieb. Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und entspricht den Normen IEC/EN 60255-1 sowie dem UKCA-Zeichen. Die kompakte Bauform (45 mm Baubreite) ermöglicht eine flexible Platzierung in bestehenden Schaltanlagen. Die Überwachung von Stillstand, Unterdrehzahl und Überdrehzahl schützt Maschinen und Produkte vor Schäden durch unerwünschte Betriebszustände.

Technische Daten
Ausgangskontakte1 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
KlassifizierungDrehzahlüberwachung
Messbereich max.10000 IPM
GerätetypBA 9055
AnsprechverzögerungJa
Variante
AnlaufüberbrückungOhne
Einstellbereich10 - 100 IPM
HilfsspannungAC 230 V
Kontaktbestückung1 Wechsler
Zulassungen und KennzeichenUKCA
VarianteOhne Anlaufüberbrückungszeit. Stillstands- und Unterdrehzahlüberwachung im Arbeitsstromprinzip. Überdrehzahlüberwachung im Ruhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0039962, EAN: 4030641399627

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter ?

Der Artikel Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0039962 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0039962 BA9055/110 AC230V 10-100IPM Drehzahlwächter für nur 276,76 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
