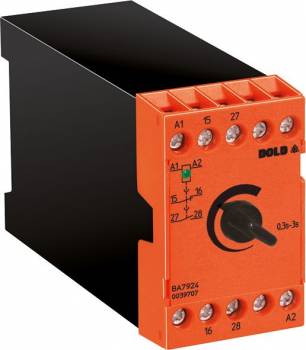

Dold 0040844 BA7924.21/003 DC24V 1-10S Verzögerungsmodul content_copy

Das Dold Verzögerungsmodul BA7924.21/003 DC24V 1-10S ist ein industriell einsetzbares Bauteil zur zeitverzögerten Abschaltung von Schaltvorgängen. Es dient als Sicherheitsbaugruppe in Steuerungs- und Automatisierungssystemen, insbesondere in Anwendungen, die eine kontrollierte, verzögerte Rückstellung von Kontakten erfordern. Das Gerät arbeitet mit einer Nennspannung von DC 24 V und verfügt über eine Zeitverzögerung im Bereich von 1 bis 10 Sekunden, wobei die maximale Verzögerung bis zu 30 Sekunden betragen kann. Die Zeitverzögerung ist einstellbar und erfolgt über zwei getrennte Zeitkreise, was eine flexible Anpassung an unterschiedliche Anforderungen ermöglicht.

Einsatzbereiche
Das Modul ist für den Einsatz in sicherheitsrelevanten Anlagen konzipiert, insbesondere in Verbindung mit geeigneten Schaltgeräten oder Steuerungen. Es kann in Anwendungen eingesetzt werden, die eine Sicherheitsfunktion bis zu Kategorie 3 und PL d nach EN ISO 13849-1 erfordern. Zudem ist es für Systeme geeignet, die eine Sicherheitsintegritätsstufe bis zu SIL 2 nach IEC/EN 62061 erfüllen müssen. Die rückfallverzögerte Funktion sorgt dafür, dass die Ausgangskontakte nicht sofort, sondern nach einer definierten Verzögerungszeit zurückkehren, was in vielen industriellen Prozessen zur Vermeidung von Schäden oder unerwünschten Zuständen notwendig ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine zwangsgeführte Kontaktbestückung mit einem Öffner (NO) und einem Schließer (NC), wodurch eine sichere und zuverlässige Schaltfunktion gewährleistet wird. Die Kontakte sind über Schraubklemmen angeschlossen, was eine robuste und einfache Montage ermöglicht. Eine Schaltstellungsanzeige ermöglicht die visuelle Überprüfung des aktuellen Zustands der Kontakte. Die Funktion erfolgt ohne Hilfsspannung, was die Unabhängigkeit von zusätzlichen Stromversorgungen sichert und die Installation vereinfacht.

Technik verständlich erklärt
Die Zeitverzögerung wird durch zwei getrennte Zeitkreise realisiert, die unabhängig voneinander eingestellt werden können. Dies ermöglicht eine flexible Nutzung, beispielsweise zur Verzögerung des Abschaltens eines Motors nach dem Ausschalten des Steuerungssignals. Die maximale Zeitverzögerung beträgt 30 Sekunden, wobei die hier angegebene Variante spezifisch für den Bereich von 1 bis 10 Sekunden ausgelegt ist. Die thermische Belastbarkeit ist mit einem maximalen thermischen Strom von 8 A definiert, was die Belastbarkeit der Kontakte unter Dauerbetrieb beschreibt. Die Baubreite beträgt 45 mm, was eine kompakte Montage in Standard-Schalttafeln ermöglicht.

Kompatibilität und Zubehör
Das Modul ist für den Einsatz in Sicherheitsanlagen konzipiert und kann in Verbindung mit geeigneten Schaltgeräten oder Steuerungen eingesetzt werden. Es ist in verschiedenen Gehäusevarianten verfügbar, darunter auch für I-Verteiler, was die Integration in bestehende Systeme erleichtert. Die Zulassungen TÜV, CCC und UL-Recognized bestätigen die Konformität mit internationalen Sicherheits- und Qualitätsstandards.

Montage und Installation
Die Montage erfolgt über Schraubklemmen, die eine sichere und dauerhafte Verbindung gewährleisten. Die Baubreite von 45 mm ermöglicht die Einbau in Standard-Schalttafeln. Die Schaltstellungsanzeige erleichtert die Wartung und Diagnose, da der aktuelle Zustand der Kontakte direkt sichtbar ist. Die Installation erfolgt ohne Hilfsspannung, was die Abhängigkeit von zusätzlichen Stromquellen minimiert.

Vorteile im Betrieb
Die rückfallverzögerte Funktion sorgt für eine kontrollierte Rückstellung der Kontakte, was in vielen industriellen Anwendungen zur Vermeidung von mechanischen Belastungen oder unerwünschten Schaltvorgängen wichtig ist. Die zwangsgeführte Kontaktbestückung erhöht die Sicherheit, da ein Ausfall eines Kontakts nicht zu einem unerwarteten Schaltzustand führen kann. Die Schaltstellungsanzeige ermöglicht eine schnelle visuelle Überprüfung des Betriebszustands, was die Wartung und Fehlersuche vereinfacht. Die Zulassungen nach EN ISO 13849-1 und IEC/EN 62061 bestätigen die Eignung für sicherheitskritische Anwendungen.

Technische Daten
1- / 2-kanalig	1
Anschlusstechnik	Schraubklemmen
Ausgangskontakte max.	1 Schließer, 1 Öffner
Baubreite	45 mm
Kat. / PL nach EN ISO 13849-1	3/d
SIL CL nach IEC/EN 62061	2
SIL nach IEC/EN 62061	2
Thermischer Strom Ith max.	8 A
Zeitverzögerung max.	30 s
Zulassungen	UL-Recognized
Gerätetyp	BA 7924
Variante
Kontaktbestückung	1 Öffner, 1 Schließer
Nennspannung	DC 24 V
Zeitbereich	1 - 10 s
Zulassungen und Kennzeichen	TÜV, CCC
Variante	2 Zeitkreise, Zeit einstellbar

---
