Dold 0041510 BO5988.47/124 DC24V+AC230V 0,3-3S NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0041510 BO5988.47/124 DC24V+AC230V 0,3-3S NOT-AUS-Modul
( 4.6 / 5 ) 5 Wertungen

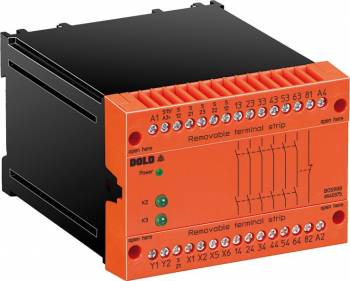

Dold 0041510
Abbildung kann vom Original abweichen !
Dold 0041510Dold 0041510
607,40 EUR
( 722,81 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 13,30 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0041510 BO5988.47/124 DC24V+AC230V 0,3-3S NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312984
Hersteller-Nr.: 0041510
EAN-Code: 4030641415105
Gewicht:0.89 kg
Typ:BO5988.47/124 DC24V+AC230V 0,3-3S
Staffelpreise netto
Ab AnzahlPreis pro Stück
3602,84 EUR
6598,29 EUR
9593,73 EUR
12589,18 EUR

Produktinformationen zu Dold 0041510:

Das Dold Sicherheitsrelais BO5988.47/124 DC24V+AC230V 0,3-3S ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutzfunktion von Personen und Maschinen, insbesondere in Not-Aus-Schaltungen und zur Überwachung von Schiebeschutzgittern. Das Gerät ist als Sicherheitsrelais ausgeführt und entspricht den Anforderungen der Normen EN ISO 13849-1 und IEC/EN 62061. Es ist für den Einsatz in sicherheitskritischen Anwendungen konzipiert, wo eine hohe Zuverlässigkeit und Fehlererkennung erforderlich sind.

Einsatzbereiche
Das Modul wird in der industriellen Automatisierung eingesetzt, wo es die Funktionen von Not-Aus-Schaltern überwacht und sicherheitsrelevante Schaltvorgänge steuert. Es ist besonders geeignet für Anlagen, in denen die Abschaltung von Maschinen bei Gefahrensituationen kritisch ist, wie in der Fertigungsindustrie, der Verpackungstechnik oder der Maschinenbauindustrie. Die integrierte Querschlusserkennung am Ein-Taster ermöglicht die Erkennung von Fehlverbindungen im Steuerkreis, was die Sicherheit erhöht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 3 Schließern, einem verzögert schließenden Schließer und einem Öffner als Meldekontakt. Die verzögerte Schließfunktion ermöglicht eine kontrollierte Abschaltung, wobei die Zeit einstellbar ist im Bereich von 0,3 bis 3 Sekunden. Die maximale Anzahl an Ausgangskontakten beträgt 6 Schließer und 1 Öffner, wobei die Spannungsspezifikation AC 250 V gilt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die für Litzen mit 2 x 1,5 mm² (mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4) oder 2 x 2,5 mm² (mit Hülse DIN 46 228-1/-2/-3) geeignet sind. Die Baubreite beträgt 100 mm, was es für Standard-Schalttafeln geeignet macht.

Technik verständlich erklärt
Das Sicherheitsrelais arbeitet mit einer Zweispannungsausführung, die sowohl DC 24 V als auch AC 230 V unterstützt. Während der Zeitablaufphase ist keine externe Spannungsversorgung erforderlich, was die Unabhängigkeit des Geräts von externen Stromquellen erhöht. Die integrierte Querschlusserkennung überprüft den Steuerkreis auf Fehlverbindungen, um unerwünschte Schaltvorgänge zu verhindern. Die LED-Anzeigen für Kanal 1, Kanal 2 und Netzstatus ermöglichen eine visuelle Überwachung des Betriebszustands. Ein integrierter Kurzschluss- und Überspannungsschutz schützt das Gerät vor Schäden durch elektrische Störungen.

Kompatibilität und Zubehör
Das Modul ist für 1- oder 2-kanalige Beschaltung konzipiert, wobei die 2-kanalige Variante eine höhere Sicherheitsstufe bietet. Es ist mit einem Rückführkreis X1-X2 ausgestattet, der zur Überwachung externer Schütze dient. Die Anschlussklemmen sind abnehmbar, was die Montage und Wartung erleichtert. Die Geräte sind für den Einsatz in industriellen Umgebungen ausgelegt und entsprechen den Zulassungen TÜV, UKCA sowie UL-Recognized.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 100 mm. Die abnehmbaren Schraubklemmen ermöglichen eine flexible und sichere Verkabelung. Die Anschlussklemmen sind für die genannten Litzenquerschnitte ausgelegt, wobei die Verwendung von Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 empfohlen wird. Die Installation erfolgt gemäß den technischen Daten und den Anweisungen der Betriebsanleitung.

Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch die Einhaltung der Sicherheitsnormen PL e und Kategorie 4 nach EN ISO 13849-1 sowie SIL 3 nach IEC/EN 62061. Die integrierte Querschlusserkennung und der Rückführkreis erhöhen die Sicherheit der Anlage. Die LED-Anzeigen ermöglichen eine schnelle Diagnose des Betriebszustands. Die Zweispannungsausführung und die verzögerte Schließfunktion bieten Flexibilität bei der Anwendung. Das Gerät ist für den Einsatz in sicherheitskritischen Anlagen konzipiert, wo eine fehlerfreie Funktion unerlässlich ist.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 6 Schließer
Baubreite100 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBO 5988
QuerschlusserkennungJa
Variante
Kontaktbestückung3 Schließer, 1 Schließer verzögert, 1 Öffner als Meldekontakt
NennspannungDC 24 V + AC 230 V
Zeitbereich0,3 - 3 s
Zulassungen und KennzeichenTÜV, UKCA
VarianteKeine Spannungsversorgung erforderlich während Zeitablauf: tv einstellbar. Zweispannungsausführung


Produktdatenblatt
Datenblatt zu Dold 0041510, EAN: 4030641415105
