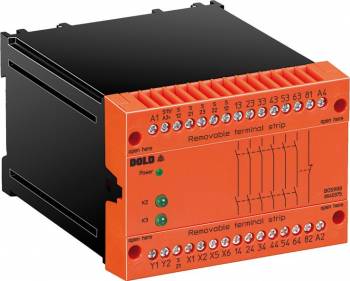

Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul
( 4.2 / 5 ) 5 Wertungen
Dold 0043145
Abbildung kann vom Original abweichen !
Dold 0043145Dold 0043145
628,79 EUR
( 748,26 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 13,77 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul
Datenblatt:file_download Download
Lieske-Nr.:1312981
Hersteller-Nr.: 0043145
EAN-Code: 4030641431457
Gewicht:0.89 kg
Typ:BO5988.61/324 DC24V+AC110V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3605,21 EUR
6581,63 EUR
9558,05 EUR
12534,47 EUR

Produktinformationen zu Dold 0043145:

Das Dold Sicherheitsrelais BO5988.61/324 DC24V+AC110V ist ein industriell einsetzbares Not-Aus-Modul zur sicheren Abschaltung von Maschinen und Anlagen. Es dient der Schutzfunktion für Personen und Maschinen, insbesondere in Anwendungen mit Not-Aus-Schaltungen und der Überwachung von Schiebeschutzgittern. Das Gerät ist als Zweispannungsausführung konzipiert, die sowohl mit einer Gleichspannung von 24 V DC als auch mit einer Wechselspannung von 110 V AC betrieben werden kann. Die Ansprechverzögerung bei automatischem Wiederanlauf beträgt 0,5 Sekunden, was eine kontrollierte Wiederinbetriebnahme ermöglicht. Die Baubreite von 100 mm ermöglicht eine kompakte Montage in Standard-Schalttafeln.

Einsatzbereiche
Das Sicherheitsrelais wird in der industriellen Automatisierungstechnik eingesetzt, wo eine sichere Abschaltung bei Gefahrensituationen erforderlich ist. Typische Einsatzfälle sind die Integration in Not-Aus-Schaltungen, die Überwachung von Schutzgittern oder anderen mechanischen Schutzeinrichtungen. Die Funktionen wie Querschlusserkennung und Rückführkreis X1-X2 zur Überwachung externer Schütze unterstützen die Zuverlässigkeit der Sicherheitsfunktionen. Die Anwendung erfolgt in Umgebungen, in denen die Einhaltung von Sicherheitsnormen wie EN ISO 13849-1 und IEC/EN 62061 erforderlich ist.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 6 Schließern und 1 Öffner, der als Meldekontakt dient. Die Ausgangskontakte sind für eine maximale thermische Belastung von 10 A ausgelegt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verbindung ermöglichen. Die Klemmen sind für Litzenquerschnitte bis 2,5 mm² ausgelegt, wobei auch 1,5 mm² Litzen mit Hülse und Kunststoffkragen nach DIN 46 228-1/-2/-3/-4 verwendet werden können. Die integrierte Querschlusserkennung am Ein-Taster erkennt Fehler im Steuerkreis und verhindert falsche Betriebszustände.

Technik verständlich erklärt
Das Sicherheitsrelais BO5988 arbeitet nach den Prinzipien der redundanten Sicherheitsüberwachung. Es kann in 1- oder 2-kanaliger Beschaltung betrieben werden, wobei die 2-kanalige Variante eine höhere Fehlertoleranz bietet. Die integrierte LED-Anzeige für Kanal 1, Kanal 2 und Netzstatus ermöglicht eine visuelle Überwachung des Betriebszustands. Der integrierte Kurzschluss- und Überspannungsschutz schützt das Gerät und die angeschlossenen Komponenten vor Schäden durch elektrische Störungen. Die Ansprechverzögerung von 0,5 Sekunden bei automatischem Wiederanlauf sorgt dafür, dass die Maschine nicht sofort nach einem Not-Aus-Ereignis wieder gestartet wird, sondern erst nach einer kurzen Verzögerung, was zusätzliche Sicherheit bietet.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in industriellen Sicherheitsanlagen konzipiert und kann mit anderen Komponenten der Dold-Sicherheitsfamilie kombiniert werden. Die Zulassungen TÜV, UKCA und UL-Recognized bestätigen die Konformität mit europäischen und internationalen Sicherheitsstandards. Die Normenkonformität umfasst die Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 sowie SIL-Anspruchsgrenze (SIL CL) 3 und Safety Integrity Level (SIL) 3 nach IEC/EN 62061. Diese Zulassungen garantieren die Zuverlässigkeit und Sicherheit des Geräts in kritischen Anwendungen.

Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 100 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Anschlussklemmen sind klar beschriftet, um eine fehlerfreie Verdrahtung zu gewährleisten. Die integrierten LED-Anzeigen unterstützen die Inbetriebnahme und die Fehlerdiagnose. Die Verwendung von Litzen nach DIN 46 228-1/-2/-3/-4 ist empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten.

Vorteile im Betrieb
Das Sicherheitsrelais BO5988 bietet eine hohe Zuverlässigkeit durch redundante Sicherheitsfunktionen und integrierte Fehlererkennung. Die visuelle Anzeige der Betriebszustände erleichtert die Wartung und Diagnose. Die Zweispannungsausführung ermöglicht eine flexible Integration in bestehende Anlagen mit unterschiedlichen Spannungsversorgungen. Die integrierte Querschlusserkennung und der Rückführkreis X1-X2 erhöhen die Sicherheit und verhindern unbeabsichtigte Betriebszustände. Die Konformität mit internationalen Normen wie EN ISO 13849-1 und IEC/EN 62061 macht das Gerät für den Einsatz in kritischen Anwendungen geeignet.

Technische Daten
1- / 2-kanalig1, 2
AnschlusstechnikAbnehmbare Schraubklemmen
Ausgangskontakte max.1 Öffner, 6 Schließer
Baubreite100 mm
Kat. / PL nach EN ISO 13849-14/e
SIL CL nach IEC/EN 620613
SIL nach IEC/EN 620613
Thermischer Strom Ith max.10 A
ZulassungenUL-Recognized
GerätetypBO 5988
QuerschlusserkennungJa
Variante
Kontaktbestückung6 Schließer, 1 Öffner als Meldekontakt
NennspannungDC 24 V + AC 110 V
Zeitbereichohne
Zulassungen und KennzeichenTÜV, UKCA
VarianteZweispannungsausführung mit Ansprechverzögerung bei automatischem Wiederanlauf 0,5 s


Produktdatenblatt
Datenblatt zu Dold 0043145, EAN: 4030641431457

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul ?

Der Artikel Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0043145 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0043145 BO5988.61/324 DC24V+AC110V NOT-AUS-Modul für nur 605,21 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
