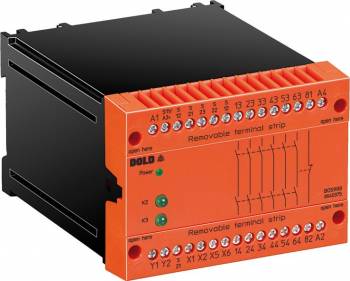

Dold 0043265 BO5988.61/324 DC24V+AC230V NOT-AUS-Modul
|
628,79 EUR |
|||||||||||
|
( 748,26 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 13,77 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 437417 | ||||||||||
| Hersteller-Nr.: | 0043265 | ||||||||||
| EAN-Code: | 4030641432652 | ||||||||||
| Gewicht: | 0.89 kg | ||||||||||
| Typ: | BO5988.61/324DC24V+AC230V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0043265:
Einsatzbereiche
Das Sicherheitsrelais wird in Anlagen eingesetzt, bei denen die Schutzfunktion für Personen und Maschinen im Vordergrund steht. Dazu gehören Not-Aus-Schaltungen, die bei Betätigung eines Not-Aus-Hebels oder -tasters die Maschine sicher abschalten. Es ist ebenfalls geeignet zur Überwachung von Schiebeschutzgittern, die bei Öffnung die Maschine deaktivieren. Die Anwendung erfolgt in industriellen Umgebungen, wo eine hohe Sicherheitsintegrität gefordert ist, beispielsweise in der Fertigungsindustrie, der Verpackungsindustrie oder bei Maschinen mit beweglichen Teilen.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Kontaktbestückung mit 6 Schließern und 1 Öffner, wobei der Öffner als Meldekontakt dient. Die Ausgangskontakte sind für eine maximale Last von 10 A thermisch ausgelegt. Die Schaltfunktionen können in 1- oder 2-kanaliger Beschaltung erfolgen, wodurch eine redundante Sicherheitsüberwachung realisiert werden kann. Die integrierte Querschlusserkennung erkennt Fehler im Not-Aus-Steuerkreis, beispielsweise bei einem Kurzschluss am Ein-Taster. Ein Rückführkreis (X1-X2) ermöglicht die Überwachung externer Schütze, um sicherzustellen, dass diese korrekt funktionieren. Die Anzeige erfolgt über LED-Indikatoren für Kanal 1, Kanal 2 und Netzversorgung, die den Betriebszustand visuell signalisieren.
Technik verständlich erklärt
Das Sicherheitsrelais arbeitet nach den Prinzipien der funktionalen Sicherheit. Es überwacht die Eingangssignale von Not-Aus-Tastern und anderen Sicherheitselementen und schaltet die Ausgänge entsprechend ab. Die Ansprechverzögerung von 0,5 Sekunden bei automatischem Wiederanlauf verhindert ungewollte, sofortige Wiederinbetriebnahme nach einem Stillstand, was bei manchen Anlagen erforderlich ist. Die integrierte Schutzfunktion gegen Kurzschluss und Überspannung schützt das Gerät und die angeschlossenen Komponenten. Die abnehmbaren Schraubklemmen ermöglichen eine flexible und sichere Verkabelung. Die Leiteranschlüsse können mit Litzen bis 2,5 mm² und Hülse nach DIN 46 228-1/-2/-3/-4 erfolgen.
Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Sicherheitssteuerungen konzipiert, die gemäß EN ISO 13849-1 und IEC/EN 62061 ausgelegt sind. Es ist mit anderen Sicherheitskomponenten wie Not-Aus-Tastern, Schiebeschutzgittern und Schützen kombinierbar. Die Zulassungen TÜV, UKCA und UL-Recognized bestätigen die Konformität mit europäischen und internationalen Sicherheitsanforderungen. Die Anwendung erfolgt in Systemen, die eine Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 sowie einen Safety Integrity Level (SIL) 3 nach IEC/EN 62061 erfordern.
Montage und Installation
Die Montage erfolgt in Standard-Schalttafeln mit einer Baubreite von 100 mm. Die abnehmbaren Schraubklemmen erleichtern die Installation und Wartung. Die Verkabelung erfolgt gemäß den Schaltplänen im Datenblatt, wobei die Anschlüsse klar beschriftet sind. Die LED-Anzeigen unterstützen die Inbetriebnahme und Fehlersuche.
Vorteile im Betrieb
Das Sicherheitsrelais bietet eine hohe Zuverlässigkeit durch redundante Schaltfunktionen und integrierte Fehlererkennung. Die visuelle Anzeige der Betriebszustände erleichtert die Diagnose. Die Zweispannungsausführung ermöglicht die Nutzung in Systemen mit unterschiedlichen Versorgungsspannungen. Die integrierte Schutzfunktion gegen Kurzschluss und Überspannung erhöht die Lebensdauer und Sicherheit des Geräts. Die Konformität mit internationalen Normen gewährleistet die Einsetzbarkeit in verschiedenen Märkten.
| Technische Daten | |
| 1- / 2-kanalig | 1, 2 |
| Anschlusstechnik | Abnehmbare Schraubklemmen |
| Ausgangskontakte max. | 1 Öffner, 6 Schließer |
| Baubreite | 100 mm |
| Kat. / PL nach EN ISO 13849-1 | 4/e |
| SIL CL nach IEC/EN 62061 | 3 |
| SIL nach IEC/EN 62061 | 3 |
| Thermischer Strom Ith max. | 10 A |
| Zulassungen | UL-Recognized |
| Gerätetyp | BO 5988 |
| Querschlusserkennung | |
| Variante | |
| Kontaktbestückung | 6 Schließer, 1 Öffner als Meldekontakt |
| Nennspannung | DC 24 V + AC 230 V |
| Zeitbereich | ohne |
| Zulassungen und Kennzeichen | TÜV, UKCA |
| Variante | Zweispannungsausführung mit Ansprechverzögerung bei automatischem Wiederanlauf 0,5 s |
Fragen & Antworten
Wie ist die Lieferzeit von Dold 0043265 BO5988.61/324 DC24V+AC230V NOT-AUS-Modul ?
Der Artikel Dold 0043265 BO5988.61/324 DC24V+AC230V NOT-AUS-Modul ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0043265 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an Dold 0043265 BO5988.61/324 DC24V+AC230V NOT-AUS-Modul bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0043265 BO5988.61/324 DC24V+AC230V NOT-AUS-Modul können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0043265 BO5988.61/324 DC24V+AC230V NOT-AUS-Modul für nur 605,21 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
