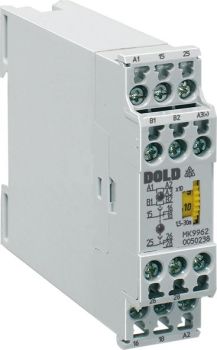

Dold 0044936 MK9962 AC/DC24V+AC220-240V 5-100S Zeitrelais rückfallverzögert content_copy

Das Dold MK9962 ist ein rückfallverzögertes Zeitrelais der MINITIMER-Serie, ausgelegt für den Einsatz in industriellen Schaltschränken. Es verfügt über eine 2-Spannungsausführung mit Nennspannungen AC/DC 24 V und AC 220–240 V, wodurch es flexibel in verschiedenen elektrischen Systemen integriert werden kann. Die Zeitfunktion ist als Rückfallverzögerung mit Steuersignal konzipiert: Bei Ansteuerung über einen potentialfreien Kontakt wird das Relais aktiviert und der Ausgangskontakt geschlossen. Sobald das Steuersignal entfällt, beginnt ein zeitgesteuertes Rücksetzen, das nach Ablauf der eingestellten Verzögerungszeit in die Ruhelage zurückkehrt. Die Verzögerungszeit ist stufenlos über einen Drehschalter im Bereich von 5 bis 100 Sekunden einstellbar, wobei die Einstellung an einer Absolutskala erfolgt. Die Wiederholgenauigkeit beträgt ≤ ± 1 % vom Einstellwert, was eine präzise und reproduzierbare Zeitsteuerung ermöglicht.

Einsatzbereiche
Das Zeitrelais eignet sich für zeitabhängige Steuerungen in der industriellen Automatisierung, beispielsweise zur Verzögerung von Schaltvorgängen, zur Sicherung von Anlaufzeiten bei Motoren oder zur Steuerung von Anzeige- und Signalgeräten. Die Rückfallverzögerung ist besonders nützlich, wenn eine Funktion nach dem Ausschalten eines Signals noch für eine definierte Zeit weitergeführt werden muss, etwa bei der Abschaltung von Lüftern oder Beleuchtungseinheiten.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die ausreichend für die Steuerung mehrerer Lasten sind. Die Kontaktbestückung besteht aus AgSnO₂, einem Werkstoff, der für hohe Schaltleistung und Langlebigkeit bei häufigen Schaltvorgängen geeignet ist. Die Schaltleistung beträgt bei AC 15 (Öffner) 1 A / AC 230 V und (Schließer) 3 A / AC 230 V. Die elektrische Lebensdauer liegt bei 500.000 Schaltspiele bei 5 A und AC 230 V, die mechanische Lebensdauer bei 30 Millionen Schaltspiele. Die maximale zulässige Schalthäufigkeit beträgt 6000 Schaltspiele pro Stunde. Die Betriebsspannung beträgt AC 250 V, der thermische Strom Ith beträgt 5 A. Die Kurzschlussfestigkeit erfordert eine max. Schmelzsicherung von 6 A gG / gL.

Technik verständlich erklärt
Die Ansteuerung erfolgt potentialfrei über die Klemmen B1/B2, wobei diese elektrisch mit den Spannungsklemmen A1–A3 verbunden sind. Daher ist eine galvanische Trennung der Steuerkontakte erforderlich, um eine sichere und störungsfreie Funktion zu gewährleisten. Die Betriebsspannung wird an den Klemmen A1/A2 und A3/A2 angeschlossen, wobei die Spannung an A3/A2 für AC/DC 24 V und an A1/A2 für AC 220–240 V gilt. Die Spannungsbereiche liegen bei 0,8 bis 1,1-facher Nennspannung bei Wechselspannung. Die Nennfrequenz beträgt 50/60 Hz, der Frequenzbereich ±5 % der Nennfrequenz. Die Mindesteinschaltzeit beträgt 20 ms, die Wiederbereitschaftszeit etwa 5 ms.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in Schaltschränken konzipiert und hat eine Baubreite von 22,5 mm, was es für Standard-DIN-Schienen geeignet macht. Die Zulassungen umfassen die Norm EN 61812-1 für Zeitrelais. Die EMV-Anforderungen sind gemäß IEC/EN 61000-4-2 bis -4-5 erfüllt, einschließlich Störfestigkeit gegen statische Entladung (8 kV), HF-Einstrahlung (10 V/m bis 1 GHz) und schnelle Transienten (2 kV). Die Isolationsprüfung erfolgt mit 2,5 kV für 1 Minute. Die Überspannungskategorie beträgt III, die Bemessungsstoßspannung 4 kV bei Verschmutzungsgrad 2.

Montage und Installation
Die Montage erfolgt auf einer DIN-Schiene im Schaltschrank. Die Anschlussklemmen sind klar beschriftet: A1, A2, A3 für die Betriebsspannung, B1, B2 für den Steuereingang, 15, 16, 18 sowie 25, 26, 28 für die beiden Wechslerkontakte. Die Anschlussklemmen sind für eine sichere Verbindung ausgelegt. Die Betriebstemperatur liegt zwischen -20 °C und +60 °C, die Lagerungstemperatur ebenfalls zwischen -20 °C und +60 °C. Die Betriebshöhe ist auf ≤ 2000 m begrenzt.

Vorteile im Betrieb
Zwei LED-Anzeigen erleichtern die Fehlerdiagnose: Die obere LED leuchtet, wenn der Steuerkontakt geschlossen ist, die untere LED leuchtet, wenn das Ausgangsrelais aktiviert ist. Dies ermöglicht eine schnelle visuelle Überprüfung des Betriebszustands. Die einfache Bedienung durch den stufenlosen Drehschalter und die klare Anzeige sorgen für eine effiziente Inbetriebnahme und Wartung. Die hohe Wiederholgenauigkeit und die lange Lebensdauer garantieren eine zuverlässige Funktion über den gesamten Einsatzzeitraum.

Technische Daten
Ausgangskontakte	2 Wechsler
Baubreite	22,5 mm
Gehäusebauform	Schaltschrank
Zeitfunktion(en)	Rückfallverzögert mit Steuersignal
Gerätetyp	MK 9962
Variante
Kontaktbestückung	2 Wechsler verzögert
Nennspannung	AC/DC 24 V + AC 220 - 240 V
Zeitbereich	5 - 100 s
Variante	Rückfallverzögert, mit Steuersignal

---
