Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter
( 4.3 / 5 ) 12 Wertungen

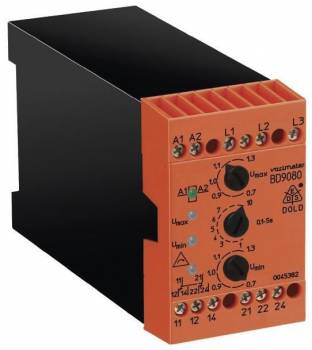

Dold 0045382
Abbildung kann vom Original abweichen !
Dold 0045382Dold 0045382
399,56 EUR
( 475,48 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter
Datenblatt:file_download Download
Lieske-Nr.:857378
Hersteller-Nr.: 0045382
EAN-Code: 4030641453824
Gewicht:0.35 kg
Typ:BD9080.123AC400VUHAC230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4384,58 EUR
8369,59 EUR
12354,61 EUR
16339,63 EUR

Produktinformationen zu Dold 0045382:

Der Phasenwächter BD9080.123AC400VUHAC230V von Dold ist ein industrieller Überwachungsschalter für dreiphasige Wechselspannungsnetze. Er dient der kontinuierlichen Überwachung von Spannungswerten, Phasenfolge, Asymmetrie und Netzausfall, um frühzeitig auf Störungen im Stromversorgungsnetz zu reagieren. Das Gerät ist für den Einsatz in Schaltschränken ausgelegt und entspricht der Norm IEC/EN 60255-1. Es überwacht ein Netz mit einer Nennspannung von 3AC 400 V und kann Spannungen bis zu 750 V messen. Die Hilfsspannung beträgt AC 230 V, wobei die Spannungsbereiche für die Hilfsspannung zwischen 0,8 und 1,1-fach der Nennspannung liegen. Das Gerät arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Die Ansprechverzögerung ist einstellbar zwischen 0,1 und 5 Sekunden, was eine flexible Anpassung an verschiedene Anwendungen ermöglicht.

Einsatzbereiche
Der Phasenwächter ist für den Einsatz in industriellen Anlagen, wie Maschinensteuerungen, Pumpen, Lüftern oder Produktionsanlagen, geeignet, wo eine zuverlässige Stromversorgung kritisch ist. Er wird in Schaltschränken montiert und überwacht dreiphasige Netze auf Unter- und Überspannung, Asymmetrie, Phasenausfall sowie falsche Phasenfolge. Die frühzeitige Erkennung von Störungen ermöglicht präventive Wartungsmaßnahmen und verhindert Schäden an angeschlossenen Geräten. Die Anwendung erfolgt in Systemen, die eine kontinuierliche Betriebsbereitschaft erfordern, wie in der Fertigungsindustrie oder im Energieversorgungsbereich.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei Wechsler als Ausgangskontakte, die für die Signalisierung von Störungen genutzt werden. Die Kontaktstellung wird über eine LED angezeigt, ebenso wie die Hilfsspannung (A1/A2), Überspannung (U max.), Unterspannung (U min.) und Fehlerzustände wie Asymmetrie, falsche Phasenfolge oder Netzausfall. Die LED-Anzeigen ermöglichen eine schnelle visuelle Diagnose des Betriebszustands. Die Ansprechverzögerung ist über einen Drehregler einstellbar, um die Reaktionszeit des Geräts an die spezifischen Anforderungen der Anlage anzupassen. Die Rückfallverzögerung beträgt ebenfalls 0,1 bis 5 Sekunden, was eine stabile Signalisierung auch bei kurzzeitigen Spannungsschwankungen gewährleistet.

Technik verständlich erklärt
Der Phasenwächter misst die Spannungswerte der drei Phasen (L1, L2, L3) und vergleicht sie mit den eingestellten Grenzwerten. Die Einstellbereiche liegen zwischen 0,7 und 1,3-fach der Nennspannung, wobei bei Nutzung der Hilfsspannung aus dem überwachten Netz der Bereich auf 0,8 bis 1,1-fach beschränkt ist. Die Überwachung erfolgt über eine arithmetische Mittelwertbildung aus mehreren Halbwellen der rectifizierten Phasenspannungen. Die Asymmetrieerkennung erfolgt bei Abweichungen von ±8 bis ±20 % vom Ansprechwert, wobei der Fehlerwinkel bei etwa 120° ± 15° liegt. Die Stromaufnahme beträgt bei Nennspannung etwa 0,5 mA pro Phase L1 und L2 sowie 0,8 mA bei L3. Die Hysterese beträgt maximal 5 % des Ansprechwerts, um zu verhindern, dass das Gerät bei geringen Schwankungen um den Grenzwert unkontrolliert schaltet.

Kompatibilität und Zubehör
Das Gerät ist für dreiphasige Netze ausgelegt und kann sowohl mit als auch ohne Neutralleiter betrieben werden. Die Hilfsspannung kann aus dem überwachten Netz entnommen werden, was die Installation vereinfacht. Die Schaltleistung beträgt nach AC 15 für Schließer 2 A / AC 230 V und für Öffner 1 A / AC 230 V. Bei Gleichspannung (DC 13) beträgt die Schaltleistung 1 A / DC 24 V. Die maximale Kurzschlussfestigkeit erfordert eine Schmelzsicherung mit 4 A gG / gL. Das Gerät ist für Dauerbetrieb ausgelegt und kann bei einer Betriebstemperatur von -20 bis +60 °C eingesetzt werden. Die Luft- und Kriechstrecken entsprechen einem Verschmutzungsgrad 2 mit einer Bemessungsstoßspannung von 6 kV.

Montage und Installation
Der Phasenwächter wird in Schaltschränken montiert und benötigt eine Baubreite von 45 mm. Die Anschlussklemmen sind für die Phasenspannungen L1, L2, L3 sowie für die Hilfsspannung A1/A2 vorgesehen. Die Ausgangskontakte (11, 12, 14 und 21, 22, 24) sind für die Verbindung mit externen Signal- oder Abschaltgeräten ausgelegt. Die Montage erfolgt in einem Schaltschrank, wobei die Umgebungstemperatur im Betrieb zwischen -20 und +60 °C liegen darf. Die maximale Betriebshöhe beträgt 2000 m über Meeresspiegel.

Vorteile im Betrieb
Durch die frühzeitige Erkennung von Spannungsschwankungen, Phasenausfall oder falscher Phasenfolge ermöglicht der Phasenwächter eine präventive Wartung und verhindert Schäden an angeschlossenen Geräten. Die LED-Anzeigen bieten eine schnelle visuelle Fehlerdiagnose. Die einstellbare Ansprechverzögerung reduziert Fehlalarme bei kurzzeitigen Störungen. Das Gerät ist für kontinuierlichen Betrieb ausgelegt und bietet eine hohe Betriebssicherheit in industriellen Anlagen. Die mechanische Lebensdauer beträgt mindestens 50 Millionen Schaltspiele, die elektrische Lebensdauer bei 1 A / AC 230 V 250.000 Schaltspiele. Die Schaltfrequenz kann bis zu 20 Schaltspiele pro Sekunde betragen. Die Zulassung CCC ist für den Einsatz in bestimmten Märkten relevant.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.750 V
Standardmessbereich3 AC 400 V
GerätetypBD 9080
AnsprechverzögerungJa
Variante
HilfsspannungAC 230 V
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Rückfallverzögerung0,1 - 5 s
Zulassungen und KennzeichenCCC
VarianteRuhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0045382, EAN: 4030641453824

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter ?

Der Artikel Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0045382 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 4 Stück bieten wir Dold 0045382 BD9080.12 3AC400V UH AC230V 0,1-5s Phasenwächter für nur 384,58 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
