Dold 0045384 BD9080.12 3AC400V UH AC400V 0,1-5s Phasenwächter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0045384 BD9080.12 3AC400V UH AC400V 0,1-5s Phasenwächter
( 4.6 / 5 ) 10 Wertungen

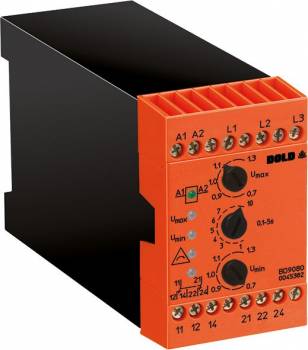

Dold 0045384
Abbildung kann vom Original abweichen !
399,56 EUR
( 475,48 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0045384 BD9080.12 3AC400V UH AC400V 0,1-5s Phasenwächter
Datenblatt:file_download Download
Lieske-Nr.:895473
Hersteller-Nr.: 0045384
EAN-Code: 4030641453848
Gewicht:0.35 kg
Typ:BD9080.123AC400VUHAC400V
Staffelpreise netto
Ab AnzahlPreis pro Stück
4384,58 EUR
8369,59 EUR
12354,61 EUR
16339,63 EUR

Produktinformationen zu Dold 0045384:

Der Phasenwächter BD9080.123AC400VUHAC400V von Dold ist ein industrieller Überwachungsschalter für dreiphasige Wechselspannungsnetze. Er dient der kontinuierlichen Überwachung von Spannungswerten, Phasenfolge, Asymmetrie und Netzausfall, um Betriebsstörungen frühzeitig zu erkennen und Schäden an angeschlossenen Maschinen oder Anlagen zu vermeiden. Das Gerät ist Teil der VARIMETER PRO Serie und arbeitet nach dem Ruhestromprinzip, bei dem das Ausgangsrelais im Fehlerfall nicht aktiviert wird. Die Hilfsspannung beträgt AC 400 V, und die Nennspannung des zu überwachenden Netzes ist 3AC 400 V. Die Baubreite von 45 mm ermöglicht eine kompakte Montage in Schaltschränken.

Einsatzbereiche
Der Phasenwächter ist für den Einsatz in industriellen Anlagen, wie z. B. in der Fertigung, der Energieversorgung oder der Prozessautomatisierung, geeignet. Er überwacht dreiphasige Netze mit einer Nennspannung von 3AC 400 V und kann auch andere Spannungen im Bereich von 3AC 230 V bis 750 V überwachen, wobei die genaue Einstellung zwischen 0,7 und 1,3-fach der Nennspannung möglich ist. Bei Verwendung der Hilfsspannung aus dem überwachten Netz verringert sich der Einstellbereich auf 0,8 bis 1,1-fach der Nennspannung. Die Überwachung erfolgt unabhängig davon, ob das Netz mit oder ohne Neutralleiter betrieben wird.

Funktionen und Ausstattung im Detail
Das Gerät erkennt Unter- und Überspannungen, Asymmetrien zwischen den Phasen, falsche Phasenfolge sowie Netzausfälle. Die Ansprechverzögerung ist einstellbar im Bereich von 0,1 bis 5 Sekunden, was eine Anpassung an spezifische Anforderungen ermöglicht. Die Rückfallverzögerung beträgt ebenfalls 0,1 bis 5 Sekunden. Die Ausgangskontakte bestehen aus zwei Wechslern, die für die Signalisierung oder Steuerung von Hilfsgeräten genutzt werden können. Die Kontaktstellung wird über eine LED angezeigt, ebenso wie die Hilfsspannung, Überspannung, Unterspannung und Fehlerzustände wie Asymmetrie, falsche Phasenfolge oder Netzausfall.

Technik verständlich erklärt
Die Messung erfolgt über eine arithmetische Mittelwertbildung aus mehreren Halbwellen der rectifizierten Phasenspannungen L1/L2 und L2/L3, wobei L3 als Referenzphase dient. Die Wiederholgenauigkeit beträgt ≤ ±0,5 % der Nennspannung, und die Hysterese liegt bei ≤ 5 % des Ansprechwerts. Die Stromaufnahme pro Phase beträgt etwa 0,5 mA (L1, L2) und 0,8 mA (L3). Die Überlastbarkeit beträgt 1,5-fache Nennspannung für 10 Sekunden und maximal 1000 V. Die Frequenzbereiche liegen bei 45 bis 65 Hz für das überwachte Netz und 45 bis 500 Hz für die Hilfsspannung. Die Betriebstemperatur reicht von -20 °C bis +60 °C.

Kompatibilität und Zubehör
Der Phasenwächter ist für den Einsatz in Schaltschränken konzipiert und entspricht der Norm IEC/EN 60255-1. Die Hilfsspannung kann auch aus dem überwachten Netz entnommen werden, was die Installation vereinfacht. Die Ausgangskontakte sind für Schaltvorgänge nach AC 15 (2 A / AC 230 V) und DC 13 (1 A / DC 24 V) ausgelegt. Die elektrische Lebensdauer beträgt bei 1 A und AC 230 V 250.000 Schaltspiele, die mechanische Lebensdauer mindestens 50 Millionen Schaltspiele. Die maximale Schalthäufigkeit beträgt 20 Schaltspiele pro Sekunde. Die Kurzschlussfestigkeit wird durch eine max. Schmelzsicherung von 4 A gG/gL gewährleistet.

Montage und Installation
Das Gerät wird in Schaltschränken montiert und benötigt eine Baubreite von 45 mm. Die Anschlüsse erfolgen über Klemmen: L1, L2, L3 für die Phasenspannung, A1/A2 für die Hilfsspannung, und die Kontakte 11-12-14 sowie 21-22-24 für die Ausgangsrelais. Die LED-Anzeigen ermöglichen eine visuelle Überwachung des Betriebszustands. Die Installation erfolgt gemäß den technischen Daten und den Angaben im Datenblatt.

Vorteile im Betrieb
Die frühzeitige Erkennung von Spannungsanomalien, Phasenfehlern und Netzausfällen ermöglicht präventive Wartungsmaßnahmen und reduziert die Wahrscheinlichkeit von Maschinenschäden. Die einstellbare Ansprechverzögerung und die Rückfallverzögerung sorgen für eine stabile Reaktion auf kurzzeitige Spannungsschwankungen. Die klare LED-Anzeige erleichtert die Fehlerdiagnose. Das Gerät ist für Dauerbetrieb ausgelegt und bietet eine hohe Betriebssicherheit in industriellen Umgebungen.

Technische Daten
1- / 3-phasig3
Ausgangskontakte2 Wechsler
Baubreite45 mm
GehäusebauformSchaltschrank
Messbereich max.750 V
Standardmessbereich3 AC 400 V
GerätetypBD 9080
AnsprechverzögerungJa
Variante
HilfsspannungAC 400 V
Kontaktbestückung2 Wechsler
Nennspannung3AC 400 V
Rückfallverzögerung0,1 - 5 s
VarianteRuhestromprinzip


Produktdatenblatt
Datenblatt zu Dold 0045384, EAN: 4030641453848
